特性

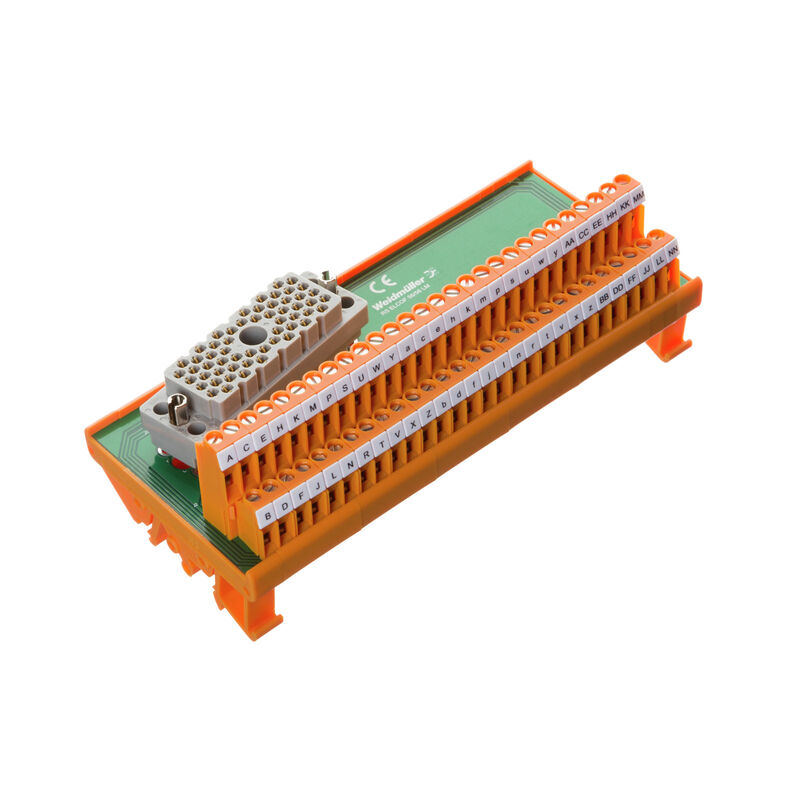

| 版本 | 接口, RS ELCO, ELCO-接插件, 56, LP2N 5.08mm |
| 订货号 | 1480780000 |
| 类型 | RS ELCOF 56/56RM S |
| GTIN (EAN) | 4050118289640 |
| 数量 | 1 PC |
| 深 | 60 mm |
| 深度 (英寸) | 2.362 inch |

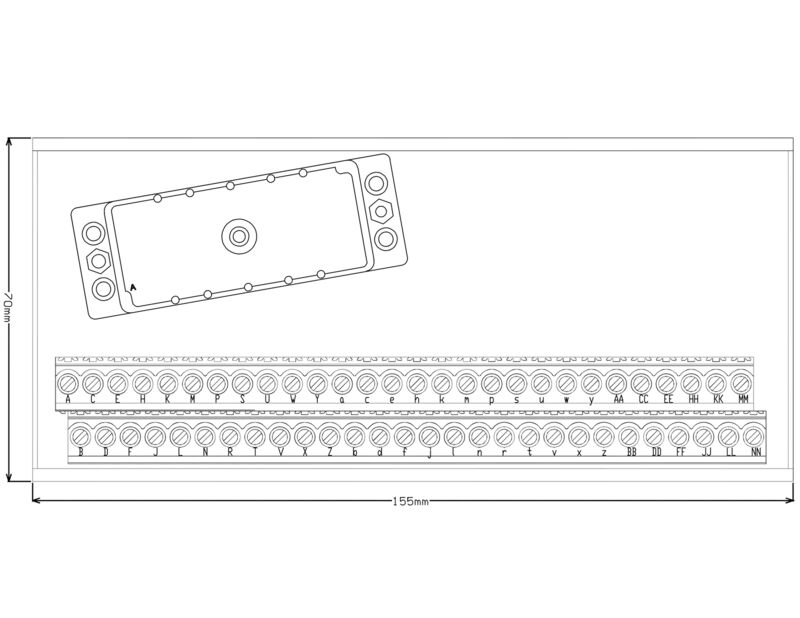

| 高度 | 70 mm |
| 高度 (英寸) | 2.756 inch |
| 宽度 | 155 mm |
| 宽度 (英寸) | 6.102 inch |
| 净重 | 285 g |
| 存储温度 | -40...60 °C |
| 工作温度 | -25...50 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| 回路数（控制侧） | 56 回路 female |
| 接地 | 无 |
| 控制侧的接口 | ELCO-接插件 |
| 极性说明 | 1 |
| 现场侧连接 | LP2N 5.08mm |
| 触点材料（控制侧） | 磷铜合金 |
| 额定电压 | 150 V AC...200 V DC |
| 通道额定电流 | 5 A |
| 总额定电流 | 280 A |
| 符合 | DIN EN 50178 |
| 额定电压 | < 150 V AC |
| 过压等级 | II |
| 污染等级 | 2 |
| 脉冲电压测试 | 2.5 kV |
| 隔离测试交流电压 | 0.8 kV |
| 剥线长度 | 6 mm |
| 最大压接面积 | 6 mm² |
| 最大压接面积，带塑料套的绝缘端头 | 2.5 mm² |
| 最大导线截面， AWG | AWG 26 |
| 最大拧紧力矩 | 0.6 Nm |
| 最小压接面积 | 0.5 mm² |
| 最小拧紧力矩，最小值 | 0.5 Nm |
| 最小电线截面， AWG | AWG 12 |
| 硬导线，最大压接面积 H05(07) V-U | 6 mm² |
| 硬导线，最小压接面积 H05(07) V-U | 0.5 mm² |
| 联接类型 | 压线框联接 |
| 软导线带管状端头，最大压接面积 | 2.5 mm² |
| 软导线带管状端头，最小压接面积 | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K | 4 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.5 mm² |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153585) |
| 用户文档 | [Table of connections](https://mdcop.weidmueller.com/mediadelivery/asset/900_35475) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| 认证 |  |
| ROHS | 一致 |
