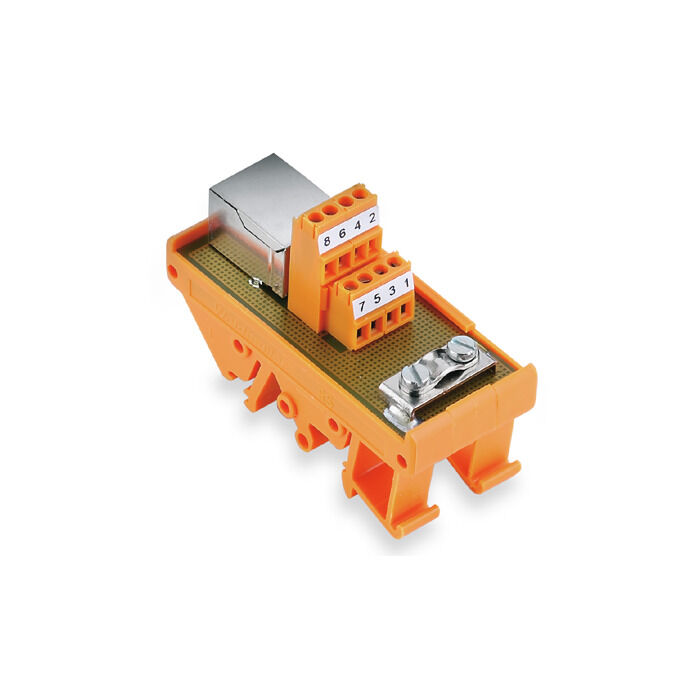

Интерфейс, RS RJ45, Соединительный разъем RJ45, 8 полюсов, Винтовое соединение

商品番号 8611320000
Download data sheet Engineering-support Produktdownloads
Аксессуары 4 Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Расчетные данные UL Anslutningsdata Расчетные данные Соответствие стандартам по изоляции (EN50178) Область подключения Standard features Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E141197

Основные данные для заказа

Версия
Интерфейс, RS RJ45, Соединительный разъем RJ45, 8 полюсов, Винтовое соединение
Заказ №
8611320000
Тип
RS RJ45
GTIN (EAN)
4032248272419
Кол.
10 ks

Размеры и массы

Глубина
48 mm
Глубина (дюймов)
1,89 inch
Высота
70 mm
Высота (в дюймах)
2,756 inch
Ширина
30 mm
Ширина (в дюймах)
1,181 inch
Net weight
34,879 g

Температуры

Температура хранения
-40...70 °C
Рабочая температура
0...55 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Расчетные данные UL

Номинальный ток, IN
1 A
Рабочая температура UL, макс.
50 °C
Рабочая температура UL, мин.
-25 °C
Номинальный ток, Iмакс.
1 A
Номинальное напряжение, UN
50 V

Anslutningsdata

Connection on control side
Соединительный разъем RJ45
Uzemnění
Да
Количество полюсов
8 полюсов
Материал контактов
Фосфористая бронза 6 мк AU
Скорость передачи
Кат. 5, 100 Мбит/с
Соединение (сторона устройства полевого уровня)
LM2N 3.5mm

Расчетные данные

정격 전압
50 В
Névleges áram csatlakozásonként
1 A
Общий номинальный ток
1,5 A

Соответствие стандартам по изоляции (EN50178)

Secondo
DIN EN 50178
Névleges szigetelési feszültség
<50 V AC
Surge voltage category
III
stopień zabrudzenia
2
Проверка импульсного напряжения
0,8 kV
Insulation test voltage AC
0,35 kV

Область подключения

Вид соединения
Винтовое соединение
Гибкий с наконечником, мин.
0,5 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Диапазон сечений зажимаемых проводов, макс.
2,08 mm²
Диапазон сечений зажимаемых проводов, мин.
0,08 mm²
Длина снятия изоляции
5 mm
Жесткий, макс. H05(07) V-U
1,5 mm²
Жесткий, мин. H05(07) V-U
0,5 mm²
Макс. сечение провода, AWG
AWG 14
Мин. сечение провода, AWG
AWG 28
Момент затяжки, макс.
0,25 Nm
Момент затяжки, мин.
0,2 Nm
Наконечник с изоляцией, макс.
0,75 mm²

Standard features

Diseño
Гнездовая колодка RJ45

Классификации

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
