特性

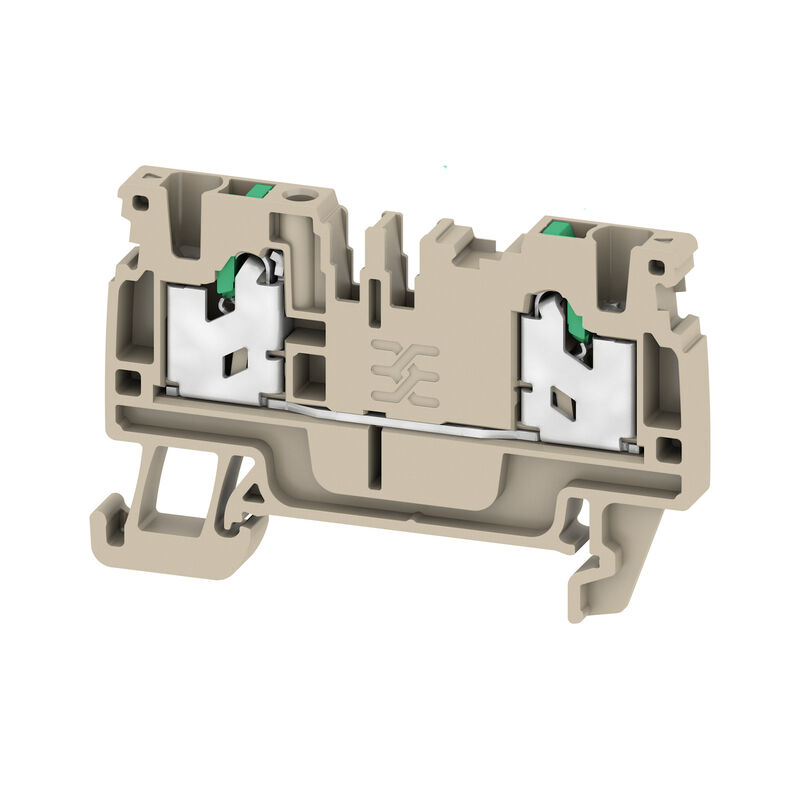

| 版本 | 直通型接线端子, SNAP IN, 深褐, 2.5 mm², 24 A, 800 V, 联接点数量: 2 |
| 订货号 | 2674530000 |
| 类型 | S2C 2.5 |
| GTIN (EAN) | 4064675266389 |
| 数量 | 100 PC |
| 深 | 38 mm |
| 深度 (英寸) | 1.496 inch |
| 高度 | 59 mm |
| 高度 (英寸) | 2.323 inch |
| 宽度 | 5.1 mm |
| 宽度 (英寸) | 0.201 inch |
| 净重 | 8.447 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 触发元件颜色 | 绿色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | IECEXTUR22.0073U |
| IECEX 证书号 | TUEV22ATEX8925U |
| 最大电压（欧洲防爆标准ATEX） | 550 V |
| 电流 (ATEX) | 21 A |
| 导线最大压接面积(ATEX) | 2.5 mm² |
| 最大电压（国际电工委员会IECEX） | 550 V |
| 电流 (IECEX) | 21 A |
| 导线最大压接面积 (IECEX) | 2.5 mm² |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 固定类型 | 已制动的 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 防爆版 | 不 |
| 其他联接方式的接口类型 | SNAP IN |
| 剥线长度 | 10 mm |
| 压接范围，最大 | 2.5 mm² |
| 压接范围，最小 | 0.34 mm² |
| 双线管状端头 最大导线横截面 | 0.75 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 22 |
| 导线连接截面积，单股硬导线，最大 | 2.5 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.34 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.34 mm² |
| 接线截面积，多股线，最大 | 2.5 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A2 |
| 联接点数量 | 2 |
| 联接类型 | SNAP IN |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| CSA 认证号 | 200039-8116541 |
| 导线最大压接面积(CSA) | 14 AWG |
| 最小导线横截面积（CSA ） | 20 AWG |
| 电压大小 B（CSA） | 600 V |
| 电压大小 C (CSA) | 600 V |
| 电压大小 D（CSA） | 600 V |
| 电流 大小 B (CSA) | 15 A |
| 电流 大小 C (CSA) | 15 A |
| 电流 大小 D (CSA) | 5 A |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 22 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 2.5 mm² |
| 额定电压 | 800 V |
| 额定直流电压 | 800 V |
| 额定电流 | 24 A |
| 最大电流 | 24 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 污染等级 | 3 |
| 过压等级 | III |
| cURus 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (cURus) | 12 AWG |
| 最大导线尺寸 现场接线 (cURus) | 12 AWG |
| 最小导线尺寸 工厂接线 (cURus) | 22 AWG |
| 最小导线尺寸 现场接线 (cURus) | 22 AWG |
| 电压大小 B （cURus） | 600 V |
| 电压大小 C （cURus） | 600 V |
| 电压大小 D （cURus） | 600 V |
| 电流大小 B （cURus） | 20 A |
| 电流大小 C （cURus） | 20 A |
| 电流大小 D （cURus） | 5 A |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_320960)
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [IECEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320969) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320970) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199432) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284543) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245230) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2674530000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2674530000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2674530000&norm=0) |
| 用户文档 |
[User Manual SNAP IN](https://mdcop.weidmueller.com/mediadelivery/asset/900_305731)
[NTI S2C 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_320961) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |         |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| cURus 证书号 | E60693 |
