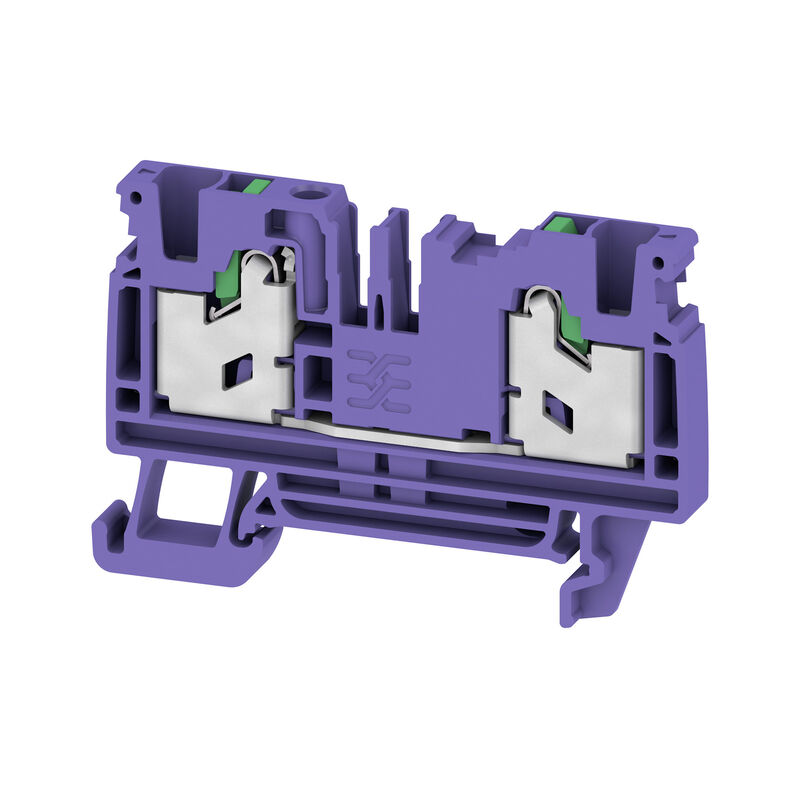

Bloque de bornes de paso, SNAP IN, violeta, 4 mm², 32 A, 1000 V, Número de conexiones: 2

N.º de artículo 3109450000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 60 Productos relacionados 1068
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Generalidades Datos nominales Datos nominales según UL Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693
Núm. de certificación (cURusEX)
E184763

Datos generales para pedido

Versión
Bloque de bornes de paso, SNAP IN, violeta, 4 mm², 32 A, 1000 V, Número de conexiones: 2
Código
3109450000
Tipo
S2C 4 VT
GTIN (EAN)
4099987187411
Cantidad
50 Pieza

Dimensiones y pesos

Profundidad
41,5 mm
Profundidad (pulgadas)
1,634 inch
Altura
62 mm
Altura (pulgadas)
2,441 inch
Anchura
6,1 mm
Anchura (pulgadas)
0,24 inch
Nettovikt
13,3 g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Materiale di base
Wemid
Szín
violeta
Color componentes de accionamiento
verde
Brennbarkeitsklasse nach UL 94
V-0

Valores característicos del sistema

Ändplatta krävs
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Antal potentialer per våning
1
Nivåer internt överkopplade
No
Montageskena obestyckad
TS 35
N-Funktion
No
PE-Funktion
No
PEN function
No

Otros datos técnicos

Explosion-tested version
No
Open sides
derecha
Snap-on
Sí
Type of fixing
enclavado
Type of mounting
enclavado

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
SNAP IN

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A4
Dimens. caña destornillador
0,6 x 3,5 mm
Longitud de desaislado
12 mm
Longitud del tubo para terminales tubulares con cuello de plástico según sección transversal
  • Sección, mín.:
    0,5 mm²
  • Sección, máx.:
    1 mm²
  • Longitud del tubo, mín.:
    8 mm
  • Tube length, max.:
    12 mm
  • Sección, mín.:
    1,5 mm²
  • Sección, máx.:
    2,5 mm²
  • Longitud del tubo, mín.:
    10 mm
  • Tube length, max.:
    18 mm
  • Sección, mín.:
    4 mm²
  • Sección, máx.:
    4 mm²
  • Longitud del tubo, mín.:
    12 mm
  • Tube length, max.:
    18 mm
Longitud del tubo para terminales tubulares dobles según sección
  • Sección, mín.:
    0,5 mm²
  • Sección, máx.:
    0,5 mm²
  • Longitud del tubo, mín.:
    10 mm
  • Tube length, max.:
    12 mm
  • Sección, mín.:
    0,75 mm²
  • Sección, máx.:
    0,75 mm²
  • Longitud del tubo, mín.:
    10 mm
  • Tube length, max.:
    18 mm
  • Sección, mín.:
    1 mm²
  • Sección, máx.:
    1 mm²
  • Longitud del tubo, mín.:
    12 mm
  • Tube length, max.:
    18 mm
  • Sección, mín.:
    1,5 mm²
  • Sección, máx.:
    2,5 mm²
  • Longitud del tubo, mín.:
    18 mm
  • Tube length, max.:
    18 mm
Número de conexiones
2
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
6 mm²
Sección de conexión del conductor, flexible, mín.
0,75 mm²
Sección de embornado, máx.
6 mm²
Sección de embornado, mín.
0,75 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,75 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,75 mm²
Sección del conductor, flexible, mín.
0,75 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0,75 mm²
Sección transversal de conductor, núcleo rígido, máx.
6 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,75 mm²
Terminal tubular doble, max.
1,5 mm²
Terminal tubular doble, min.
0,5 mm²
Tipo de conexión
SNAP IN
Tube length for wire-end ferrule without plastic collar acc. to cross-section
  • Sección, mín.:
    0,5 mm²
  • Sección, máx.:
    1 mm²
  • Longitud del tubo, mín.:
    10 mm
  • Tube length, max.:
    10 mm
  • Sección, mín.:
    1,5 mm²
  • Sección, máx.:
    2,5 mm²
  • Longitud del tubo, mín.:
    10 mm
  • Tube length, max.:
    18 mm
  • Sección, mín.:
    4 mm²
  • Sección, máx.:
    4 mm²
  • Longitud del tubo, mín.:
    12 mm
  • Tube length, max.:
    18 mm

Generalidades

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales

Névleges keresztmetszet
4 mm²
Märkspänning
1.000 V
Névleges DC feszültség
1.000 V
Nennstrom
32 A
Corriente en conductor máximo
32 A
Normer
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1 mΩ
Номинальное импульсное напряжение
8 kV
Power loss in accordance with IEC 60947-7-x
1,02 mW
Verschmutzungsgrad
3
Überspannungskategorie
III

Datos nominales según UL

Leitergr. Factory wiring max (cURus)
10 AWG
Leitergr. Factory wiring min (cURus)
20 AWG
Leitergr. Field wiring max (cURus)
10 AWG
Leitergr. Field wiring min (cURus)
20 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
30 A
Strom Gr C (cURus)
30 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
