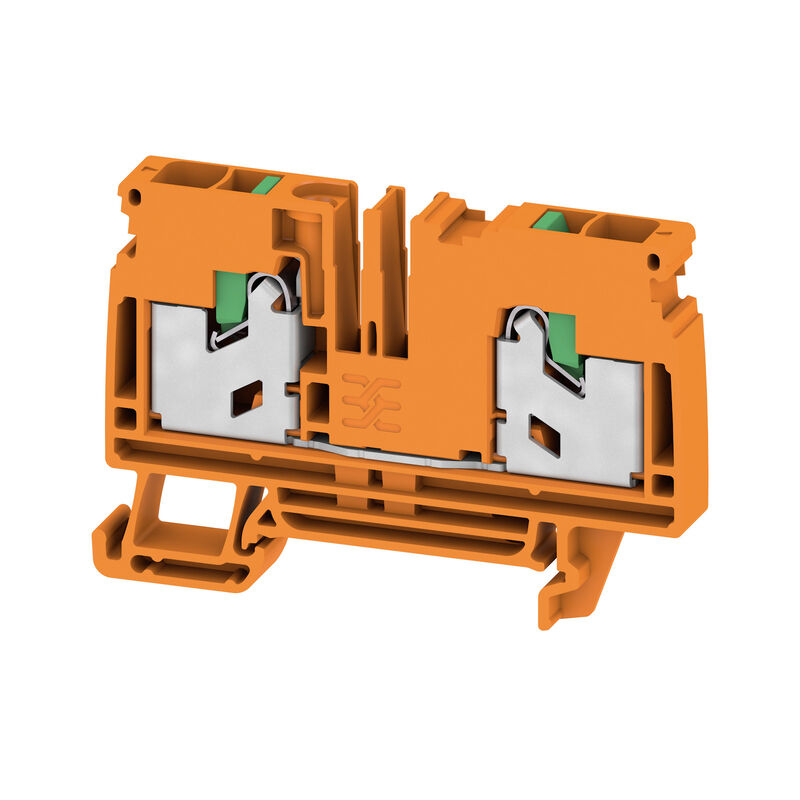

直通型接线端子, SNAP IN, 橙色, 6 mm², 41 A, 1000 V, 联接点数量: 2

商品编号 2935560000
在配置器中打开
下载技术数据页 工程支持
配件 29 相关商品 1078
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 通用的 额定数据 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

通用订货数据

版本
直通型接线端子, SNAP IN, 橙色, 6 mm², 41 A, 1000 V, 联接点数量: 2
订货号
2935560000
类型
S2C 6 OR
GTIN (EAN)
4099986686298
数量
50 PC

尺寸和重量

深
45.5 mm
深度 (英寸)
1.791 inch
高度
66.5 mm
高度 (英寸)
2.618 inch
宽度
8.1 mm
宽度 (英寸)
0.319 inch
净重
18.505 g

温度

存储温度
-25 °C...55 °C
环境温度
-0.5 °C…40 °C
最小持续工作温度
-60 °C
最大持续工作温度
130 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
橙色
触发元件颜色
绿色
阻燃等级符合 UL 94
V-0

系统特征值

必须的端板
是
电位数量
1
层数
1
每层压接点数量
2
每层电位点数量
1
层，内部桥接
无
PE联接
无
安装导轨已装备
TS 35
N功能
无
PE 功能
无
PEN功能
无

其它技术参数

可卡装
是
固定类型
卡入
安装方式
TS 35
带锁销
无
开放端
右方
防爆版
不

可压接导线 (其它联接)

Connection type, additional connection
PUSH IN

可压接导线 (额定联接)

Direzione di collegamento
上方
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
6 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
1 mm²
Mérőeszköz, IEC 60947-1
A5
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
6 mm²
双线管状端头 最大导线横截面
1.5 mm²
双线管状端头 最小导线横截面
0.5 mm²
导线连接截面积，单股硬导线，最大
6 mm²
导线连接截面积，单股硬导线，最小
1 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
1 mm²
接线截面积，多股线，最大
6 mm²
接线截面积，多股线，最小
1 mm²
接线截面积，多股细导线，最大
6 mm²
接线截面积，多股细导线，最小
1.5 mm²
最大压接面积 软导线
6 mm²
最小多股导线接线截面积
1.5 mm²
결선 수
2
결선 유형
SNAP IN
블레이드 크기
1.0 x 5.5 mm
클램프 범위, 최대
6 mm²
클램프 범위, 최소
1 mm²
탈피 길이
12 mm

通用的

Carril de montaje
TS 35
Průřez propojení AWG, max.
AWG 8
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-1

额定数据

额定横截面
6 mm²
额定电压
1,000 V
额定直流电压
1,000 V
额定电流
41 A
最大电流
41 A
标准
IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准
0.78 mΩ
额定浪涌电压
8 kV
功率损耗符合 IEC 60947-7-x
1.31 W
污染等级
3
过压等级
III

分类

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
