S2L 3.50/16/180F 3.5SN BK BX

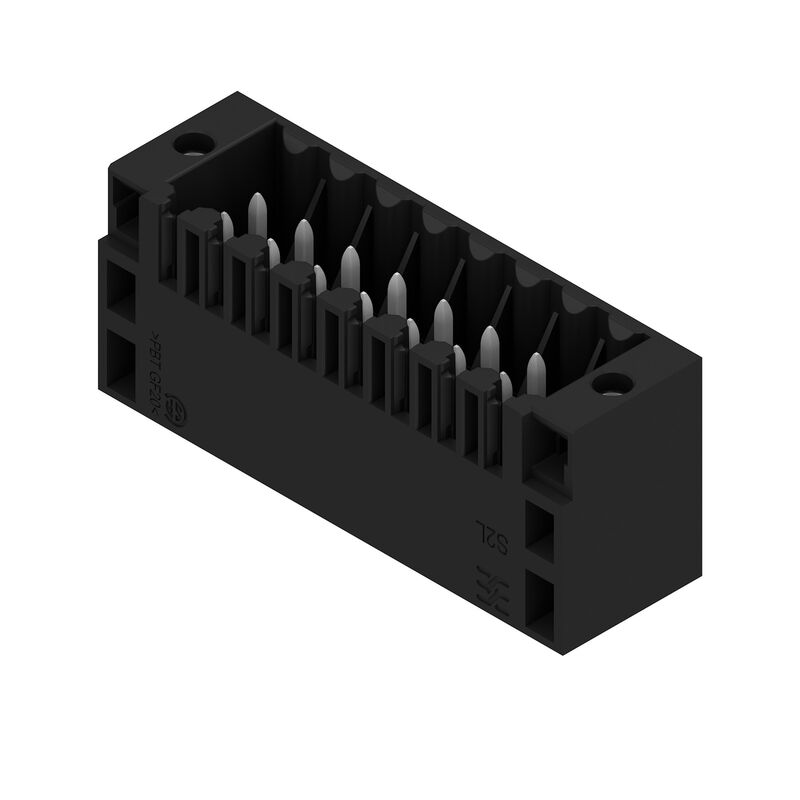

Product image
S2L 3.50/16/180F 3.5SN BK BX

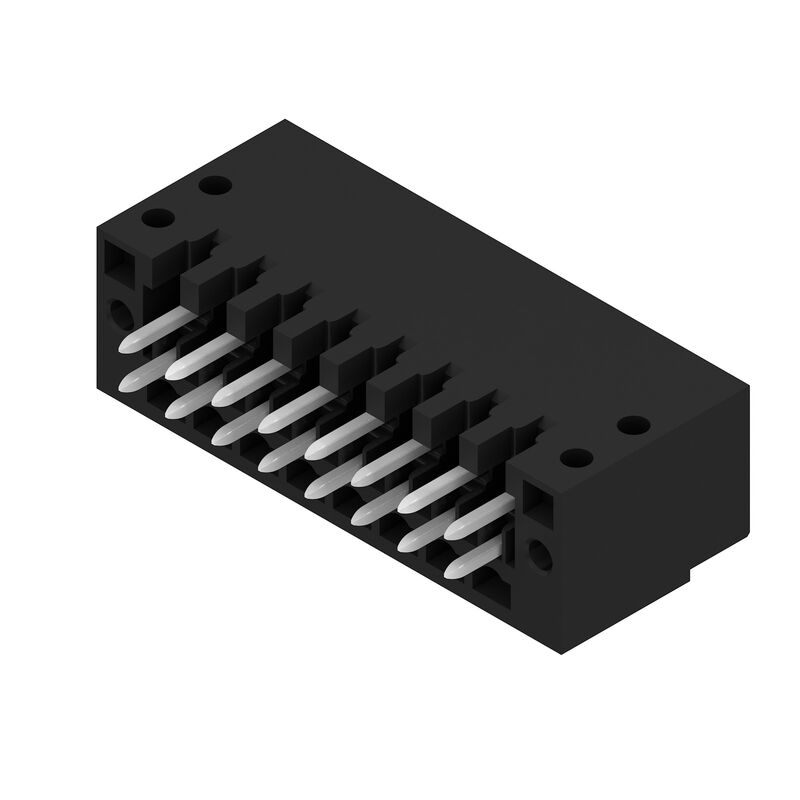

Product image
S2L 3.50/16/180F 3.5SN BK BX
Dimensional drawing

S2L 3.50/16/180F 3.5SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 16, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, fekete, Doboz

Cikkszám 1729640000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 3 A következő ellendarabja 2 Kapcsolódó termékek 56
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 16, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, fekete, Doboz
Rendelési szám
1729640000
Típus
S2L 3.50/16/180F 3.5SN BK BX
GTIN (EAN)
4032248041046
Qty.
48  Darab
Termékadatok
IEC: 250 V / 10 A
UL: 150 V / 10 A
Csomagolás
Doboz

Méretek és tömegek

Mélység
10,5  mm
Mélység (coll)
0,413  inch
Magasság
17,7  mm
Magasság (coll)
0,697  inch
Legalacsonyabb változat magassága
14,2  mm
Szélesség
35  mm
Szélesség (coll)
1,378  inch
Nettó tömeg
5,34  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat B2L/S2L 3.50 - 2-soros
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Raszter mm-ben (P)
3,5  mm
Raszter inch-ben (P)
0,138  "
Kimenő könyök
180°
Pólusszám
16
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,5  mm
Forrasztótüske méretei
d = 1,0 mm
Nyolcszögletű
Forrasztószem lyukátmérő (D)
1,3  mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
24,5  mm
L1, inch
0,965  "
Sorok száma
1
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Kódolható
Igen
Dugaszolási erő/pólus, max.
5  N
Húzóerő / pólus, max.
4  N
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Anyagjellemzők

Szigetelőanyag
PBT
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Forrasztott csatlakozás rétegszerkezete
2...3 µm Ni / 5...7 µm Sn fényes
Tárolási hőmérséklet, min.
-40  °C
Tárolási hőmérséklet, max.
70  °C
Üzemi hőmérséklet, min.
-50  °C
Üzemi hőmérséklet, max.
100  °C
Hőmérsékleti tartomány, telepítés, min.
-30  °C
Hőmérsékleti tartomány, telepítés, max.
100  °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
10  A
Névleges áram, maximális pólusszám (Tu=20 °C)
10  A
Névleges áram, min. pólusszám (Tu=40°C)
9  A
Névleges áram, maximális pólusszám (Tu=40°C)
8,5  A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
250  V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
125  V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
80  V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5  kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5  kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5  kV
Rövid idejű határáram ellenállás
3 x 1s mit 77 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1488444
Névleges feszültség (B felhasználási csoport / CSA)
150  V
Névleges áram (B felhasználási csoport / CSA)
5  A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
150  V
Névleges feszültség (C felhasználási csoport / UL 1059)
50  V
Névleges áram (B felhasználási csoport/ UL 1059)
10  A
Névleges áram (C felhasználási csoport/ UL 1059)
10  A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
341  mm
VPE szélesség
134  mm
VPE magasság
21  mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • Sorok közötti hézag: lásd a furatelrendezést
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1.3+0,1 mm
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A csavaros aljzatos csatlakozódugaszok (…F) kiegészítő megtámasztásához rögzítőcsavaros kiegészítő tömszelence használható (lemezacél csavar, ISO 1481-ST 2,2 X 4,5 C vagy ISO 7049-ST 2,2 X 4,5 C – lásd Tartozékok). Tömszelence csak forrasztás után engedélyezett.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9,1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
