S2L 3.50/30/90F 3.5SN OR BX
Produktbild

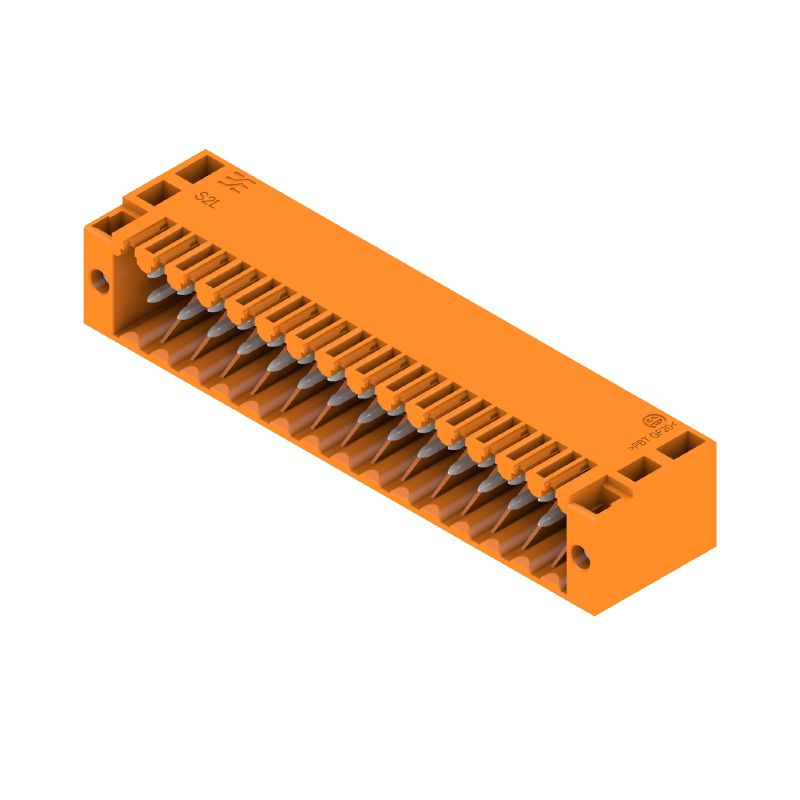

S2L 3.50/30/90F 3.5SN OR BX
Produktbild

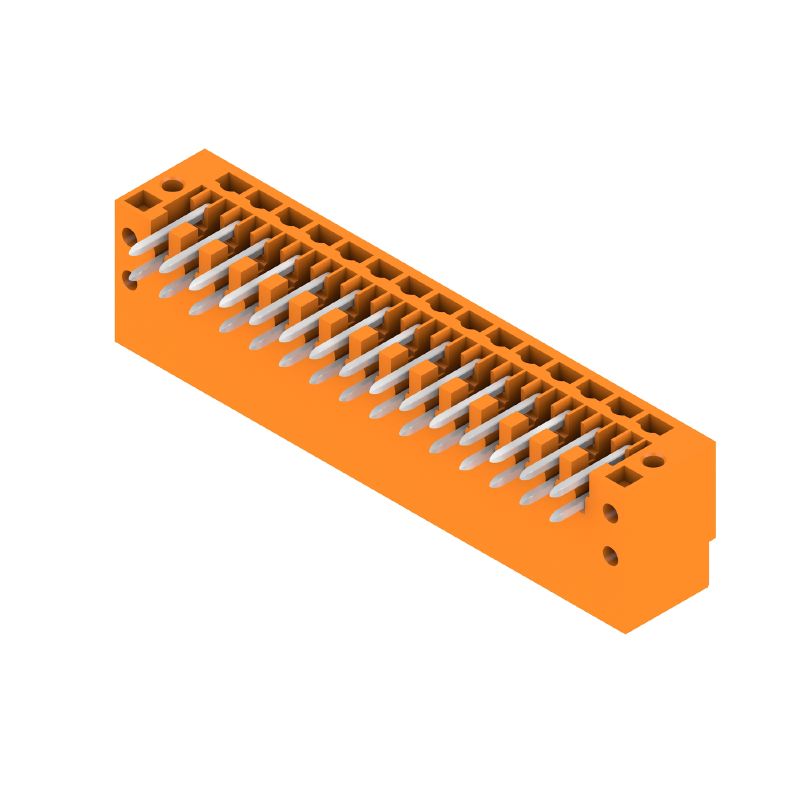

S2L 3.50/30/90F 3.5SN OR BX
Maßbild

S2L 3.50/30/90F 3.5SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 30, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Box

Art.-Nr. 1728590000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Ist Gegenstück von 2 Verwandte Artikel 33
Zulassungen General ordering data Abmessungen und Gewichte Umweltanforderungen Specyfikacje systemu Material data Rated data acc. to IEC Rated data acc. to CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 30, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Box
Best.-Nr.
1728590000
Art
S2L 3.50/30/90F 3.5SN OR BX
GTIN (EAN)
4032248040056
VPE
30 Stück
Produkt-Kennzahlen
IEC: 250 V / 10 A
UL: 150 V / 10 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
14,2 mm
Depth (inches)
0,559 inch
Höhe
14 mm
Höhe (inch)
0,551 inch
Höhe niedrigstbauend
10,5 mm
Breite
59,5 mm
Breite (inch)
2,343 inch
Net weight
8,23 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Specyfikacje systemu

Produktfamilie
OMNIMATE Signal - Serie B2L/S2L 3.50 - 2-reihig
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Abgangswinkel
90°
Polzahl
30
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Solder eyelet hole diameter (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
49 mm
L1 in inches
1,929 "
Number of rows
1
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Kódolható
Igen
Dugaszolási erő/pólus, max.
5 N
Húzóerő / pólus, max.
4 N
조임 토크
  • 토크 유형:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Material data

Insulating material
PBT
Color
orange
Carta de colores (similar)
RAL 2000
절연재 그룹
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Slitina
접점 표면
tinned
Layer structure of solder connection
2...3 µm Ni / 5...7 µm Sn glossy
Storage temperature, min.
-40 °C
Lagertemperatur, max.
70 °C
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
10 A
Rated current, max. number of poles (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
9 A
정격 전류, 최대 극 수(Tu=40°C)
8,5 A
Rated voltage for surge voltage class / pollution degree II/2
250 V
Rated voltage for surge voltage class / pollution degree III/2
125 V
Rated voltage for surge voltage class / pollution degree III/3
80 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Portata transitoria
3 x 1s with 77 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1488444
Nennspannung (Use group B / CSA)
150 V
Nennstrom (Use group B / CSA)
5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
150 V
Nennspannung (Use group C / UL 1059]
50 V
Rated current (Use group B / UL 1059)
10 A
Nennstrom (Use group C / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
350 mm
VPE Breite
135 mm
VPE Höhe
25 mm

Wichtiger Hinweis

Conformidad con IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Reihenabstand siehe Lochbilder
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bestückungsloch-Durchmesser D = 1,3+0,1mm
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zur zusätzlichen mechanischen Unterstützung, von Stiftleisten mit Schraubflansch (…F), empfehlen wir eine zusätzliche Verschraubung mit Befestigungsschrauben (Blechschraube ISO 1481-ST 2,2X4,5 C oder ISO 7049-ST 2,2X4,5 C – siehe Zubehör). Verschraubung nur vor dem Löten zulässig.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
