S2L 3.50/42/90F 3.5SN OR BX

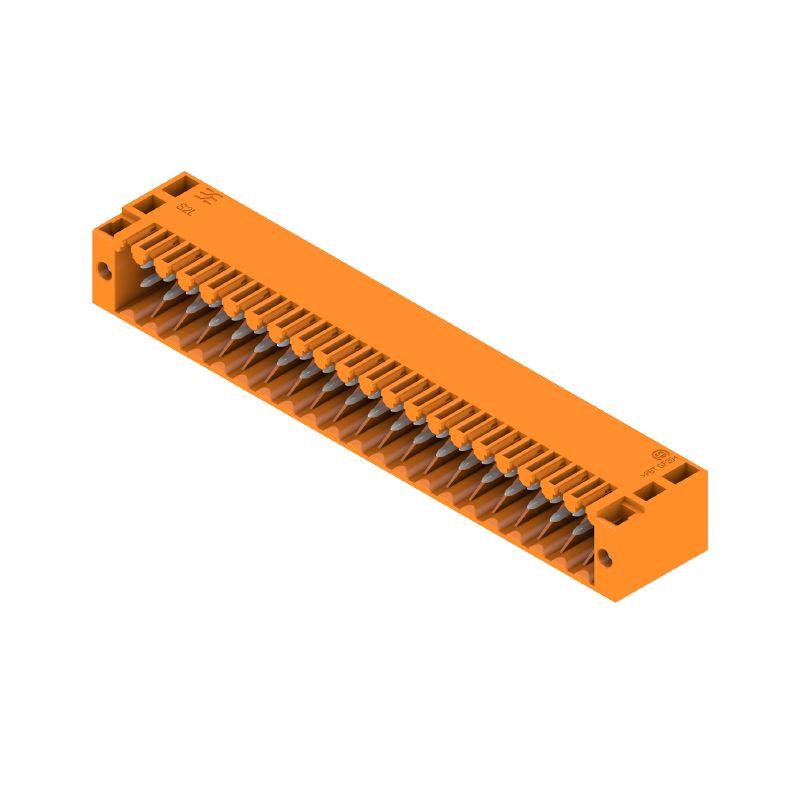

Obrázek výrobku
S2L 3.50/42/90F 3.5SN OR BX

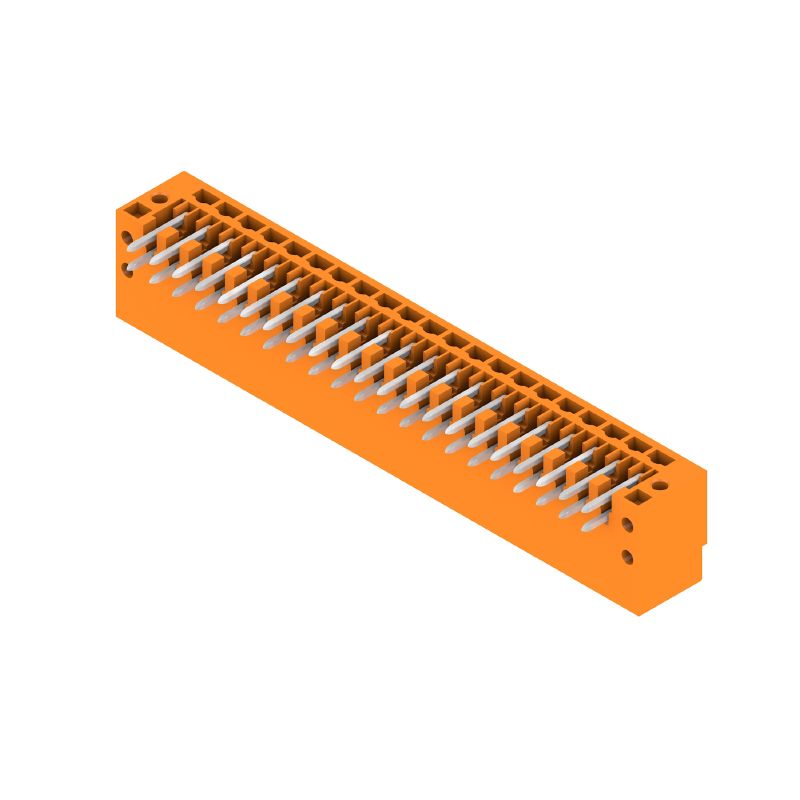

Obrázek výrobku
S2L 3.50/42/90F 3.5SN OR BX
Dimensional drawing

S2L 3.50/42/90F 3.5SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 42, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Box

ID výrobku 2559430000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 5 Příbuzné výrobky 41
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Változat
Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 42, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Box
N. d’ordine
2559430000
Típus
S2L 3.50/42/90F 3.5SN OR BX
GTIN (EAN)
4050118669022
Množství
18 ks
Údaje výrobku
IEC: 250 V / 10 A
UL: 150 V / 10 A
Balení
Box

Rozměry a hmotnosti

Mélység
14,2 mm
Hloubka (v palcích)
0,559 inch
Posizione verticale
14 mm
Výška (v palcích)
0,551 inch
Nejvyšší nebo nejnižší verze
10,5 mm
Szélesség
80,5 mm
Šířka (v palcích)
3,169 inch
Čistá hmotnost
10,929 g

Shoda produktu s prostředím

RoHS 준수 상태
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Termékcsalád
OMNIMATE Signal - B2L/S2L 3,50 - 2řadé
Type of connection
Připojení desky
Felszerelés NYÁK-ra
Připojení pájením přetavením průchozím otvorem
Raszter mm-ben (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
90°
Počet pólů
42
Počet pájených kolíků na pól
1
Longitud del terminal de soldadura (l)
3,5 mm
Rozměry pájecích pinů
d = 1,0 mm
Osmiúhlý
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
70 mm
L1 v palcích
2,758 "
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Může být kódováno
Ano
Zásuvná síla / pól, max.
5 N
Tažná síla / pól, max.
4 N
Utahovací moment
  • Typ krouticího momentu:
    Montážní šroub, PCB
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Doporučený šroub:
      • Číslo dílu:
        1610740000

Údaje o materiálu

绝缘材料
PBT
Färgkod
Oranžová
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Kontaktmaterial
Slitina
插针镀层
pocínované
Struktura vrstev pájeného připojení
2...3 µm Ni / 5...7 µm Sn lesklý povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
10 A
Märkström, max. antal poler (Tu=20°C)
10 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
9 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
8,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
250 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
125 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
80 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s s 77 A

Jmenovité údaje podle CSA

Névleges feszültség (B felhasználási csoport / CSA)
150 V
Névleges áram (B felhasználási csoport / CSA)
5 A

Jmenovité údaje podle UL 1059

Tensión nominal (Use Group B / UL 1059)
150 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A

Balení

Csomagolás
Box
VPE hosszúság
338 mm
VPE szélesség
130 mm
VPE magasság
27 mm

Důležitá poznámka

Соответствие IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Odstupy mezi řadami: viz rozvržení otvorů
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,3+0,1 mm
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Pro další mechanickou podporu konektorů samců se šroubovací přírubou (...F) doporučujeme další kabelovou průchodku s upevňovacími šrouby (šroub do plechu ISO 1481-ST 2,2x4,5 C nebo ISO 7049-ST 2,2x4,5 C – viz Příslušenství). Kabelová průchodka je dovolená pouze před pájením.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
