特性

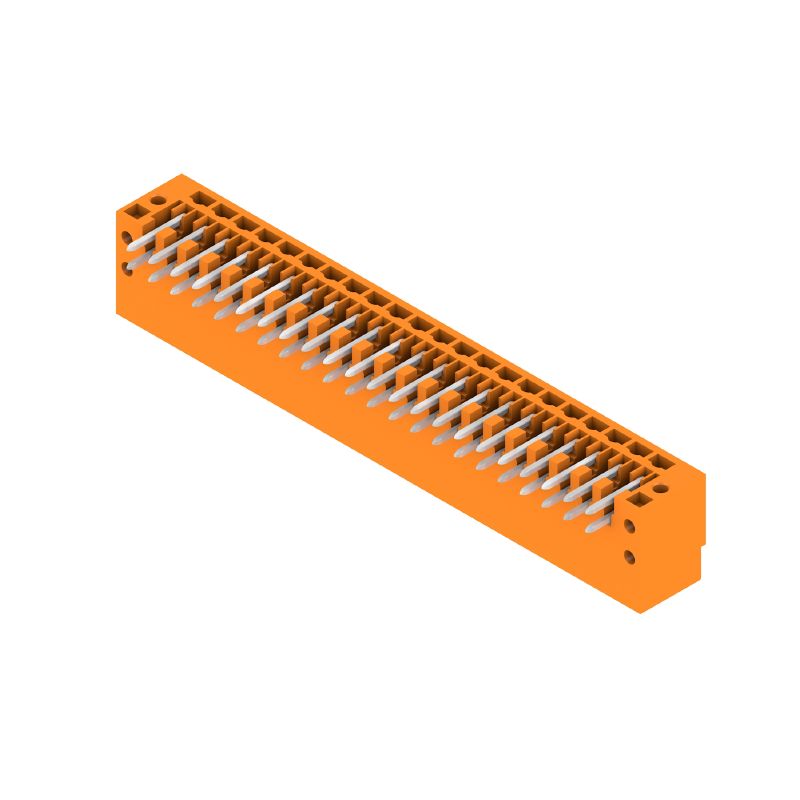

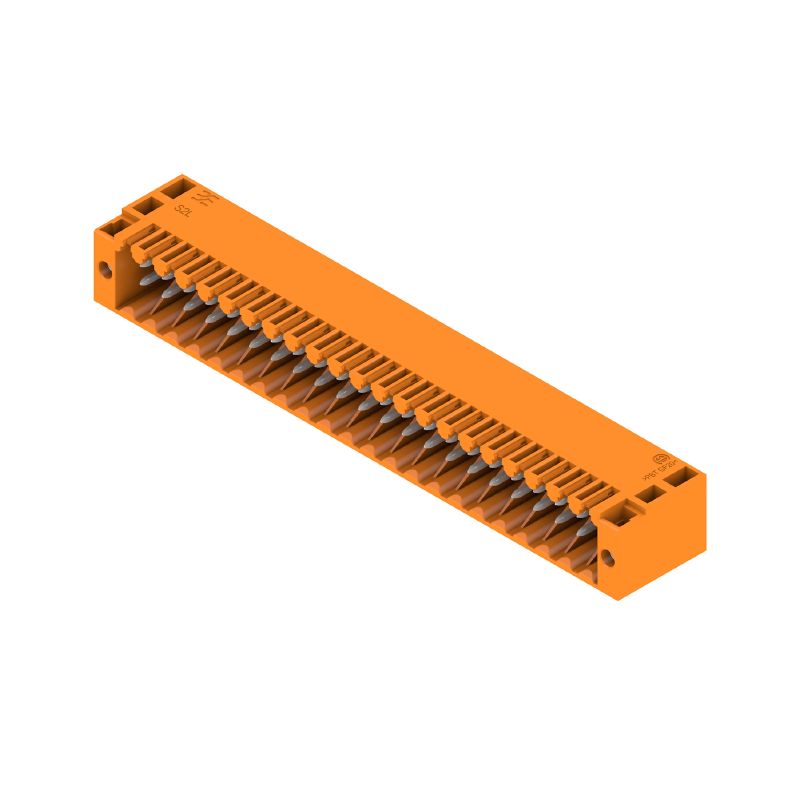

| 版本 | PCB 接插件, 插座, 法兰, THT 焊接联接, 3.50 mm, 回路数: 44, 90°, 焊脚长度 (l): 3.5 mm, 镀锡, 橙色, 盒装 |
| 订货号 | 2559440000 |
| 类型 | S2L 3.50/44/90F 3.5SN OR BX |
| GTIN (EAN) | 4050118669008 |
| 数量 | 18 PC |
| 产品数据 |
IEC: 250 V / 10 A UL: 150 V / 10 A |
| 包装 | 盒装 |
| 深 | 14.2 mm |
| 深度 (英寸) | 0.559 inch |
| 高度 | 14 mm |
| 高度 (英寸) | 0.551 inch |
| 最低安装高度 | 10.5 mm |
| 宽度 | 84 mm |
| 宽度 (英寸) | 3.307 inch |
| 净重 | 11.45 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - B2L/S2L 3.50 - 双排系列 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 间距 P（单位：mm） | 3.5 mm |
| 间距 P（单位：inch） | 0.138 " |
| 出线方向 | 90° |
| 回路数 | 44 |
| 每回路的焊脚数目 | 1 |
| 焊脚长度 (l) | 3.5 mm |
| 焊针规格 |
d = 1.0 mm
八角形 |
| 焊接孔直径 (D) | 1.3 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| L1（mm） | 73.5 mm |
| L1（inch） | 2.896 " |
| 插针排数 | 2 |
| 防触电保护（按照DIN VDE57106） | 未连接插头的手指安全保护 / 连接插头的手背安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入/ IP 10 未插入 |
| 可编码 | 是 |
| 插拔力 / 回路，最大 | 5 N |
| 拉力 / 回路，最大 | 4 N |
| 拧紧扭矩 |
|
| 绝缘材料 | PBT |
| 颜色编码 | 橙色 |
| 比色表 (相似) | RAL 2000 |
| 绝缘材料组 | IIIa |
| 相比漏电起痕指数（CTI） | ≥ 200 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 焊接连接的焊层结构 | 2...3 µm Ni / 5...7 µm Sn 词汇表 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 最小安装温度 | -30 °C |
| 最大安装温度范围 | 100 °C |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 10 A |
| 额定电流，最大回路数 (Tu = 20°C) | 10 A |
| 额定电流，最小回路数 (Tu = 40°C) | 9 A |
| 额定电流，最大回路数 (Tu = 40°C) | 8.5 A |
| 额定电压值（过电压等级II/污染等级2） | 250 V |
| 额定电压值（过电压等级III/污染等级2） | 125 V |
| 额定电压值（过电压等级III/污染等级3） | 80 V |
| 额定冲击电压（过压等级 II/污染等级2） | 2.5 kV |
| 额定冲击电压（过压等级III/污染等级2） | 2.5 kV |
| 额定冲击电压（过压等级III/污染等级3） | 2.5 kV |
| 瞬时耐电流 | 3 x 1s 77 A |
| 额定电压 (使用组 B / CSA) | 150 V |
| 额定电流 (使用组 B / CSA) | 5 A |
| 额定电压 (使用组 B / UL 1059) | 150 V |
| 额定电流 (使用组 B / UL 1059) | 10 A |
| 包装 | 盒装 |
| VPE 长度 | 338 mm |
| VPE 宽度 | 130 mm |
| VPE 高度 | 27 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 根据需求可以提供镀金产品 • 行间距：请参见孔分布图 • 额定电流大小与额定截面积和产品的位数有关系 • 焊孔直径 D = 1.3+0.1mm • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 为了给带螺钉法兰（F）的插头更充分的机械支撑，建议您加装带紧固螺钉的电缆接头（钣金螺钉，ISO 1481-ST 2.2x4.5 C 或 ISO 7049-ST 2.2x4.5 C – 参阅附件部分）。只允许在焊接之前使用电缆接头。 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_229066) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2559440000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | 一致 |
