特性
| 版本 | 自装配规格, IDC, M12, 30 V, A 编码, LED: 是, 起始器 LED: 是, 接线类型: PNP |
| 订货号 | 1760050000 |

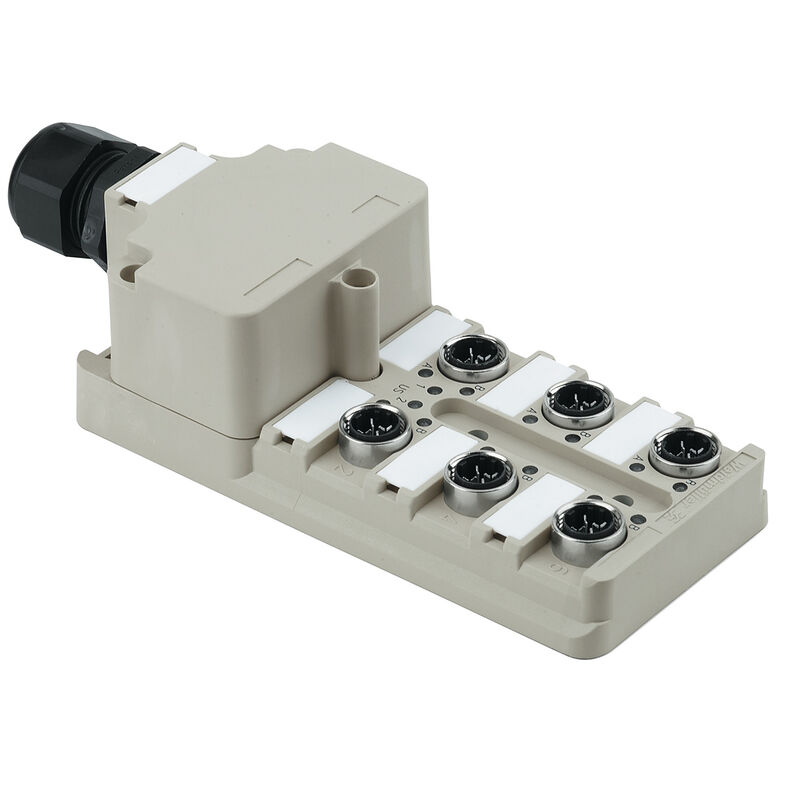

| 类型 | SAI-6-M 3P IDC |
| GTIN (EAN) | 4008190200473 |
| 数量 | 1 PC |
| 深 | 127 mm |
| 深度 (英寸) | 5 inch |
| 高度 | 41.5 mm |
| 高度 (英寸) | 1.634 inch |
| 宽度 | 60 mm |
| 宽度 (英寸) | 2.362 inch |
| 净重 | 240 g |
| 工作温度 | -20 - 90°C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4060c755-8d0b-4d43-bdb3-4ffabe9d7497 |
| 最小电缆外径 | 1.2 mm |
| 最大电缆外径 | 1.6 mm |
| 压接范围，最小 | 0.08 mm² |
| 压接范围，最大 | 1.5 mm² |
| 相同压接面积的最大接口数 | 10 |
| 存储空间 | 标准 |
| 分线盒出线 |
自装配规格
IDC |
| 额定电压，最小 | 10 V |
| 额定电压，最大 | 30 V |
| 检测电压 | 1 kV |
| 单个回路最大载流量 | 4 A |
| 总电流 | 10 A |
| 每路信号的电流 | 2 A |
| 存在电气分离 | 是 |
| 绝缘强度 | 109 Ω |
| 插拔式站点防错编码 | A 编码 |
| 防护等级 | IP67 |
| 回路数 | 3 |
| 插座数量 | 6 |
| 联接螺纹 | M12 |
| 污染等级 | 2 |
| 阻燃性能 | V-0 |
| LED | 是 |
| 起始器 LED | 是 |
| 操作功能的 LED 颜色 | 绿色 |
| I/O 功能的 LED 颜色 | 黄色 |
| 外壳基本材料 | Pocan |
| 分线盒材料 | 塑料材质 |
| 外壳颜色 | 灰, RAL 7032 |
| 盖罩密封材料 | Viton |
| 螺钉插座 | CuZn，镀镍 |
| 触点材料 | CuZn |
| 插针镀层 | 镀金的 |
| 触点支架材料 | PBT (UL 94 V0) |
| 回路数 | 3 |
| 最大电缆外径 | 1.6 mm |
| 最小电缆外径 | 1.2 mm |
| 适用于拖曳电缆 | 无 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_192221) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1760050000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E141197 |
