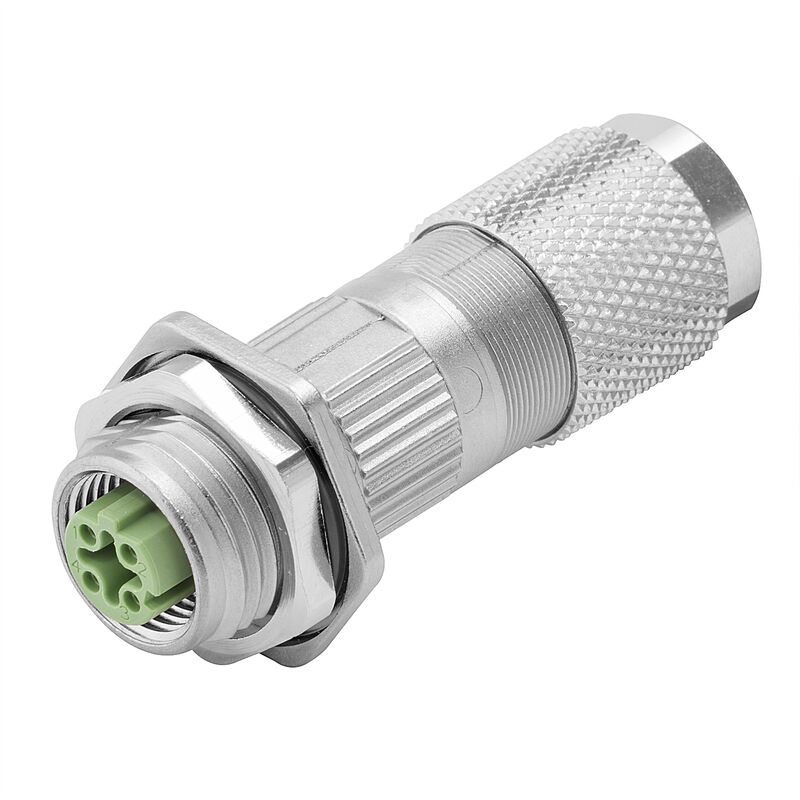

SAIBGI-M-4D-5/9.7-M12-WDF
SAIBGI-M-4D-5/9.7-M12-WDF

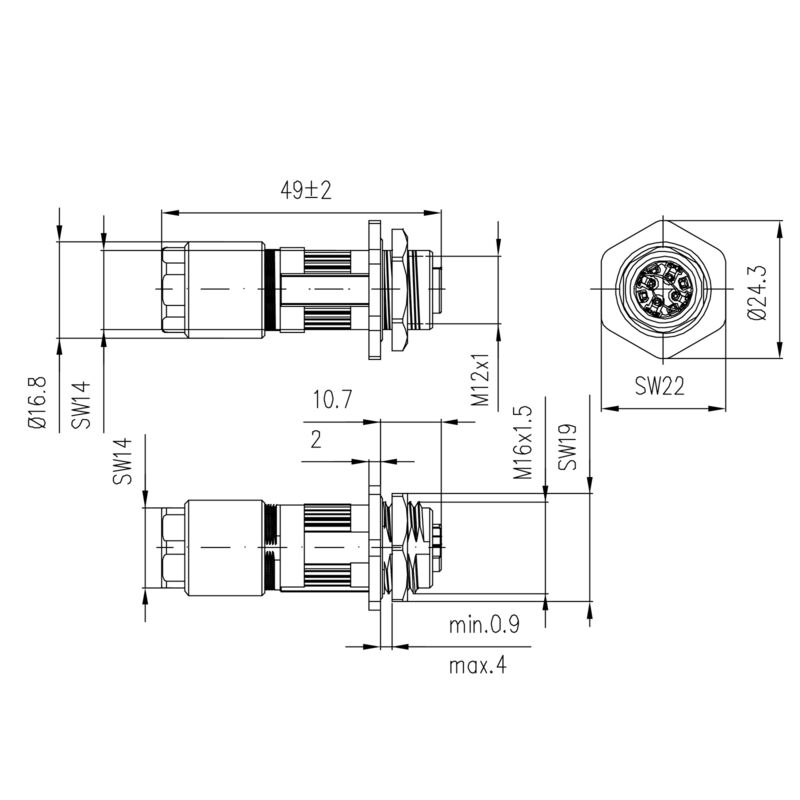

Dibujo acotado
SAIBGI-M-4D-5/9.7-M12-WDF
Asignación de pines

SAIBGI-M-4D-5/9.7-M12-WDF

Conector acoplable en campo, M12

Ürün No. 2783150000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
İlgili ürünler 3
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos conectores de libre configuración Datos generales Propiedades eléctricas Normas generales Normas Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Conector acoplable en campo, M12
Código
2783150000
Tipo
SAIBGI-M-4D-5/9.7-M12-WDF
GTIN (EAN)
4064675059875
Cantidad
1 Pieza

Dimensiones y pesos

Diámetro
16,8 mm
Peso neto
30 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos técnicos conectores de libre configuración

Categoría
Cat. 5e
Ciclos de enchufado
≥ 100
Codificación
Codificación D
Conexión de apantallamiento
Sí
Corriente nominal
4 A
Diámetros de cable, max.
9,7 mm
Diámetros de cable, min.
5 mm
Grado de polución
2
Género del contacto
Hembra
LED
No
Material capotas
fundición inyectada de cinc niquelada
Material del anillo roscado
Fundición inyectada de cinc
Número de polos
4
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
≥ 100 MΩ
Sección de conexión del conductor, max.
0,34 mm²
Sección de conexión del conductor, min.
0,14 mm²
Superficie de contacto
bañado en oro
Tensión nominal
250 V
Tipo de conexión
Conexión de bornes por desplazamiento del aislante
Tipo de protección
IP67

Datos generales

Número de polos
4
Conexión 1
M12
Conexión 2
IDC
Grado inflamabilidad según UL 94
V-0
Material capotas
fundición inyectada de cinc niquelada
Diámetro del aislante, min.
0,85 mm
Diámetro del aislante, max.
1,6 mm
Category
Cat. 5e
Connection thread
M12
Surface du contact
dorata
Wire connection diameter, solid, min.
0,51 mm
Diámetro del cable, rígido, máx.
0,64 mm
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 24
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 22
Wire connection diameter, flexible, min.
0,48 mm
Diamètre du câble, souple, max.
0,76 mm
와이어 결선 단면, 가는 꼬임, 최소
0,14 mm²
Wire connection cross section, finely stranded, max.
0,36 mm²
Wire cross-section, solid, min.
0,2 mm²
Vezeték keresztmetszet, tömör, max.
0,32 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Wire cross-section, finely stranded, max. (AWG)
AWG 22
Protection degree
IP67
Plugging cycles
≥ 100

Propiedades eléctricas

Resistencia del aislamiento
≥ 100 MΩ
Tensión nominal
250 V

Normas generales

Conector norma
IEC 61076-2-101

Normas

Conector norma
IEC 61076-2-101

Clasificaciones

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
