SAIE-M12B-5S-F10TL
Bildliknande
SAIE-M12B-5S-F10TL
Profilritning
SAIE-M12B-5S-F10TL

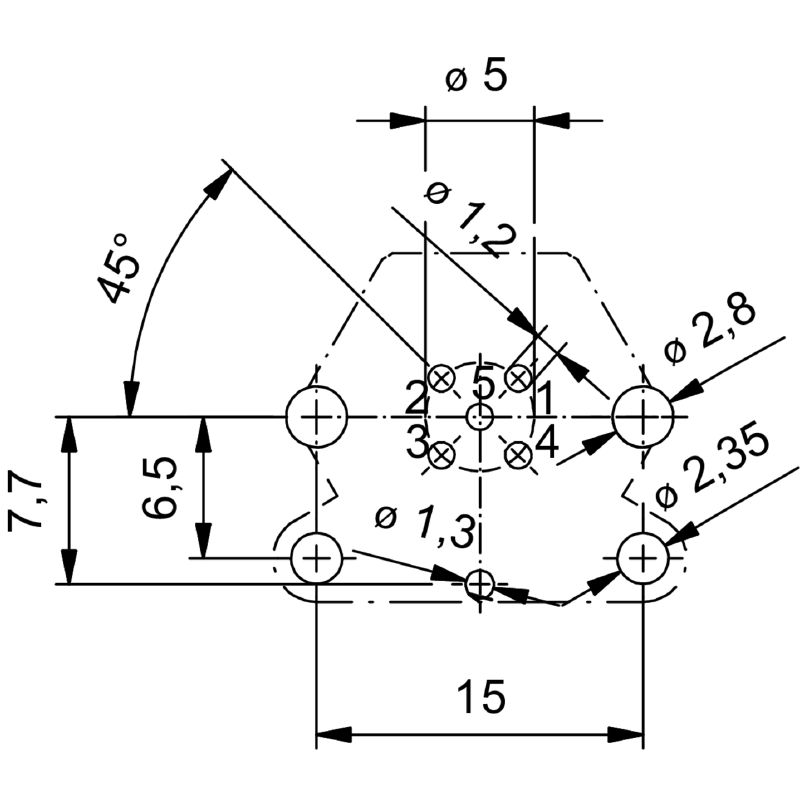

Kretskortsdesign
SAIE-M12B-5S-F10TL
Håltagning frontpanel
SAIE-M12B-5S-F10TL
Polschema
M12 = A-coded

SAIE-M12B-5S-F10TL

Chassie kontakt, M12, Monteringsgänga: M 12, Antal poler: 5, Tråd-/kabellängd:

Produkt-ID 2422550000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 23
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kretskortskontakt Allmänna data Materialdata Karakteristiska systemvärden Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Chassie kontakt, M12, Monteringsgänga: M 12, Antal poler: 5, Tråd-/kabellängd:
Art.nr.
2422550000
Typ
SAIE-M12B-5S-F10TL
GTIN (EAN)
4050118431483
Förp.
10 items

Mått och vikter

Nettovikt
16,4 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Tekniska data för kretskortskontakt

Antal poler
5
Installationshöjd
10 mm
Kapsling
M12 hona
Kapslingsyta
förnicklad
Kodering
A-kodad
Monteringsgänga
M12
Monteringstyp
Frontmontage
Skärmanslutning
Ja
Nominell spänning
60 V
Märkspänning
250 V (4-polig)/60 V (5-polig)
Märkström
4 A
Märkström
4 A
Temperaturområde
-30…80 °C
Skyddsklass
IP67
Kontaktyta
Au (guld)
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M12
Anslutningsvridmoment
M12: 0,8 Nm
Monteringsgänga
M 12
Montagemoment
  • max.:
    1,2 Nm
Område, montagemoment
1.2 Nm
Isolationsmotstånd
100 MΩ
Nedsmutsningsgrad
3 (2 inom det tätade området)
Stickcykler
≥ 100
Kontaktmaterial
Cu-legering
Kontramutter, material
CuZn, förnicklad
Material för flänskapslingen
CuZn, förnicklad

Allmänna data

Antal poler
5
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M12
Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)
Monteringstyp
Frontmontage
Skyddsklass
IP67
Stickcykler
≥ 100

Materialdata

Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)

Karakteristiska systemvärden

Antal poler
5
Isolationsmotstånd
100 MΩ
Polradstal
1
Skyddsklass
IP67
Stickcykler
≥ 100

Klassificeringar

ETIM 6.0
EC002638
ETIM 7.0
EC003568
ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-44-01-10
ECLASS 12.0
27-44-01-10
ECLASS 13.0
27-44-01-10
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
