特性

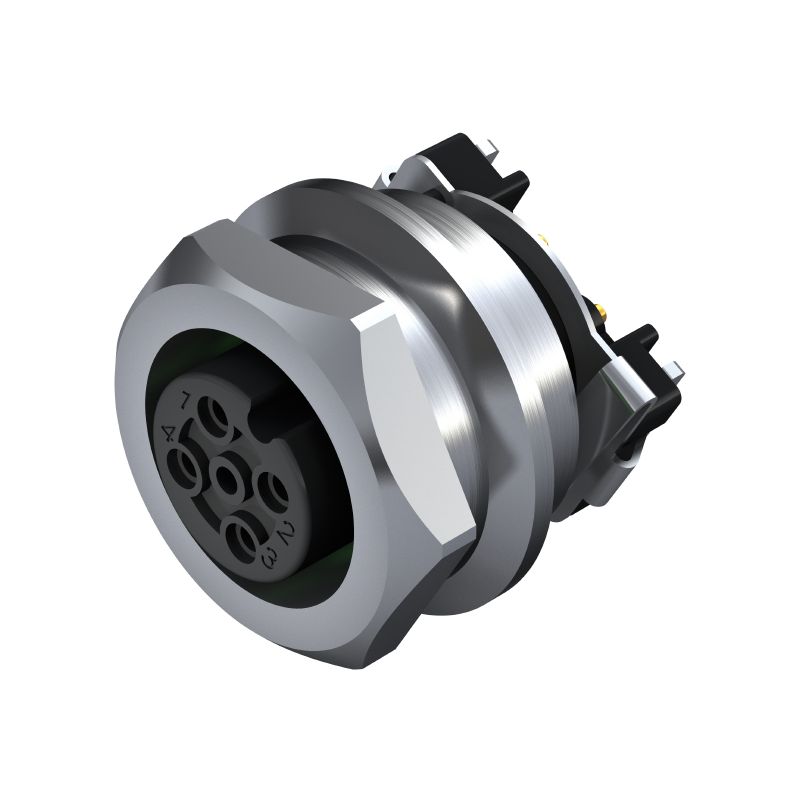

| 版本 | 内置插头, M12, 紧固螺纹: M 14, 回路数: 5, 股线 / 电缆长度: |
| 订货号 | 2423770000 |
| 类型 | SAIE-M12BB-5S-13/14SMT |
| GTIN (EAN) | 4050118431735 |
| 数量 | 25 PC |
| 净重 | 8.96 g |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ea6d931-f9e9-40a6-89d9-8d67103189d3 |
| 回路数 | 5 |
| 外壳 | M12 孔式 |
| 外壳表面 | 镀镍 |
| 安装高度 | 13 mm |
| 屏蔽连接 | 是 |
| 紧固螺纹 | M14 |
| 编码 | B 编码 |
| 额定电压 | 60 V |
| 额定电压 | 250 V (4 针) / 60 V (5 针) |
| 额定电流 | 4 A |
| 额定电流 | 4 A |
| 温度范围 | -30…80 °C |
| 防护等级 | IP67 |
| 插针镀层 | Au (Gold) |
| 外壳基本材料 |
CuZn
经镀镍处理的 |
| 联接螺纹 | M12 |
| 拧紧力矩矩 | M12: 0.8Nm |
| 紧固螺纹 | M 14 |
| 安装扭矩 |
|
| 安装扭矩范围 | 1.2 Nm |
| 安装在印刷线路板上 | SMD焊接 |
| 绝缘强度 | 100 MΩ |
| 污染等级 | 3 (2 个位于密封区域内) |
| 插拔次数 | ≥ 100 |
| 触点材料 | 铜合金 |
| 锁紧螺母材料 | 镀镍铜锌合金 |
| 法兰外壳材料 | 镀镍铜锌合金 |
| 回路数 | 5 |
| 外壳基本材料 |
CuZn
经镀镍处理的 |
| 联接螺纹 | M12 |
| 触点材料 | 铜合金 |
| 插针镀层 | Au (Gold) |
| 防护等级 | IP67 |
| 插拔次数 | ≥ 100 |
| 触点材料 | 铜合金 |
| 插针镀层 | Au (Gold) |
| 安装在印刷线路板上 | SMD焊接 |
| 回路数 | 5 |
| 插拔次数 | ≥ 100 |
| 插针排数 | 1 |
| 绝缘强度 | 100 MΩ |
| 防护等级 | IP67 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45996) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2423770000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| ROHS | 一致 |
