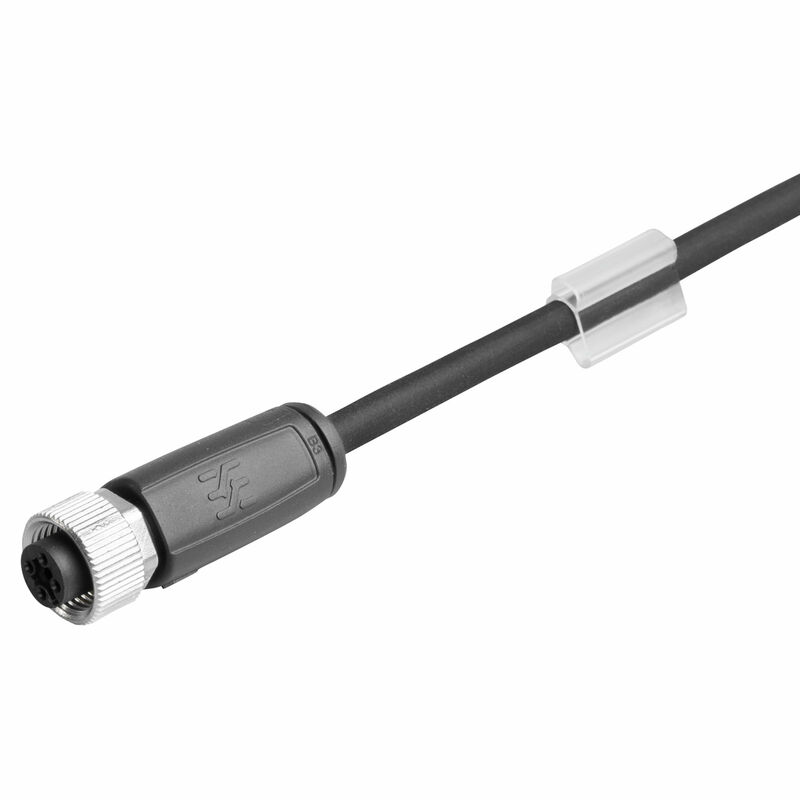

SAIL-M12BG-5B-3.0U
SAIL-M12BG-5B-3.0U
Disegno quotato
Straight socket
SAIL-M12BG-5B-3.0U
Schema dei poli
M12 = B-coded
SAIL-M12BG-5B-3.0U
Schema elettrico
SAIL-M12BG-5B-3.0U
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-5B-3.0U

Cavo per sensori e attuatori, Un’estremità senza connettore, M12, Numero di poli : 5, 3 m, Connettore femmina diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1061880300
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 7 Prodotti correlati 5
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Dati generali per l’ordinazione

Versione
Cavo per sensori e attuatori, Un’estremità senza connettore, M12, Numero di poli : 5, 3 m, Connettore femmina diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
1061880300
Tipo
SAIL-M12BG-5B-3.0U
GTIN (EAN)
4032248811236
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
109,12 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

Acceleration
5 m/s²
Bending cycles
12 Mio
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x diametro cavo
Bending radius, min., stationary
5 x diametro cavo
Cable length
3 m
Colour coding
marrone
bianco
blu
Nero
grigio
Configurable cable length
No
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Długość skręcania
1 m
Halogen
No
Hegesztési szikrákkal szembeni ellenállás
No
Hydrolysis and microbe resistant
Sì
Insulation
PP
Number of wires
5
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Resistance to oils
Sì
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Resistant to welding beads
No
Réticulé par irradiation
No
Sheath material
PUR
Sheathing colour
Nero (simile a RAL 9005)
Shielded
No
Sin LABS
Sì
Speed
3,33 m/s
Suitable for cable carriers
Sì
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Ytterdiameter
4.7 mm ± 0.15 mm
Zakres temperatur, zmienny, min. / maks.
-25...60 °C
Количество контактов
5

Dati tecnici generali

Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Codifica
Codificato B
Coppia di serraggio
M12: 0,8 - 1,2 Nm
Corrente nominale
4 A
Filettatura del collegamento
M12
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
se avvitato
IP69
LED
No
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
PUR
ponticellato
No
Resistenza d'isolamento
108 Ω
Superficie dei contatti
dorata
Tensione nominale
60 V
Versione
Connettore femmina diritto

Proprietà elettriche

Insulation resistance
108 Ω
Nominal voltage
60 V

Standard generali

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Norme

Connector standard
IEC 61076-2-101

Connettore maschio sx

Spina di collegamento a sinistra
M12, Codificato B, IP69, Contatto femmina, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra
estremità conduttore libera

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
