SAIL-M12G-4SD5.0UBL

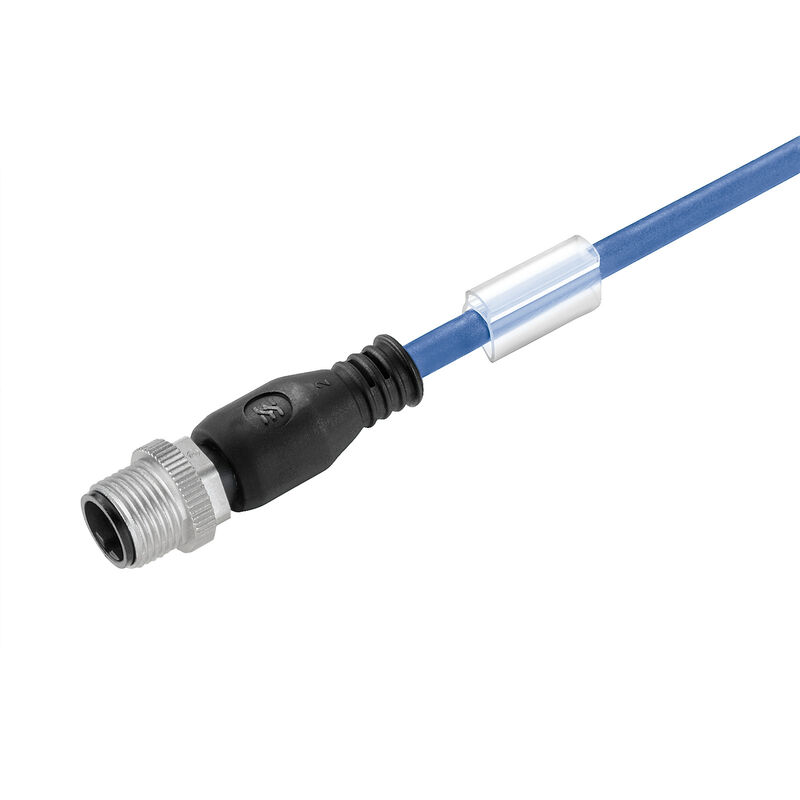

제품 이미지
SAIL-M12G-4SD5.0UBL
치수 도면
Male, straight
SAIL-M12G-4SD5.0UBL
폴 계획
M12, pin, A-coded
SAIL-M12G-4SD5.0UBL
배선도
SAIL-M12G-4SD5.0UBL
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-4SD5.0UBL

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 4, 5 m, 핀, 직선형, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 3108030500
데이터 시트 다운로드 제품 다운로드
액세서리 6 액세서리입니다 6 관련 제품 4
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 플러그, 좌 플러그, 우 분류

승인

ROHS
준수

일반 주문 데이터

버전
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 4, 5 m, 핀, 직선형, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
주문 번호
3108030500
유형
SAIL-M12G-4SD5.0UBL
GTIN(EAN)
4099987834346
수량
1 items

치수 및 중량

순중량
199 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1

케이블의 기술 사양

Bez LABS
예
Cable capacity
<200 pF/m
Codifica a colori
갈색
흰색
파란색
검은색
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Hybrid cable
아니요
Hydrolysis and microbe resistant
예
Integrált elvezető vezeték
예
Irradiation crosslinked
아니요
Length of torsion
1 m
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Resistencia a chispas de soldadura
아니요
Resistenza alla torsione
360 °/m
Temperature range, stationary
-50...80 °C
Temperaturområde, rörligt
-25...80 °C
Устойчивые к каплям сварочного металла
아니요
가속
5 m/s²
구부림 반경, 최소, 고정
5 x 케이블 직경
구부림 반경, 최소, 이동
10 x 케이블 직경
구부림 주기
3 Mio
구성 가능 케이블 길이
아니요
배수 도체 단면적
0.25 mm²
속도
3.33 m/s
오일 저항
IEC 60811:404 규격 적합
외경
5 mm ± 0.2 mm
외피 색상
파란색(RAL 5015)
외피 재질
PUR
외피 재질의 흡습성
아니오
절연
PP
절연 전압
500 V AC / 750 V DC
차폐
예
케이블 길이
5 m
케이블 인덕턴스
<1 μH/m
케이블 캐리어에 적합
예
코어 단면적
0.34 mm²
텐션 강도
15 N
폴 수
4
할로겐
아니요
화염 내성
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2 규격 적합

일반 기술 데이터

AF 사이즈
12 mm
LED
아니요
결선 나사산
M12
공칭 전압
60 V
나사선 링 재질
주조 아연
버전
핀, 직선형
보호 등급
IP65
IP66
IP67
IP68
IP69
스크류된 경우
오염 심각도
3
절연 저항
108Ω
점퍼 연결
아니요
접점 재질
CuZn35PB2
접점 표면
금도금
정격 전류
4 A
코딩
A-코딩
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

공칭 전압
60 V
절연 저항
108Ω

일반 표준

커넥터 표준
IEC 61076-2-101

플러그, 좌

플러그 좌측
한쪽 끝, M12, A-코딩, 폴 수[In-Block]: 4, 수형 접점, 직선, 차폐

플러그, 우

플러그 우측
자유 컨덕터 엔드

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
