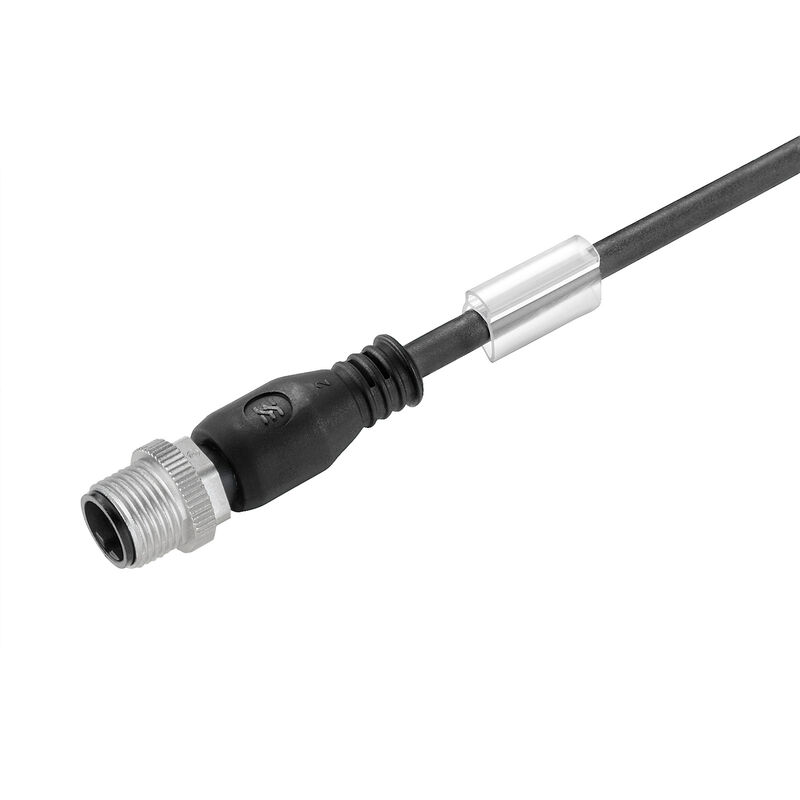

SAIL-M12G-5B-5.0U
SAIL-M12G-5B-5.0U
Maßzeichnung
Male, straight
SAIL-M12G-5B-5.0U
Polbild
Male
SAIL-M12G-5B-5.0U
Schaltbild

SAIL-M12G-5B-5.0U

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 5 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1057790500
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 5 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1057790500
Art
SAIL-M12G-5B-5.0U
GTIN (EAN)
4032248798216
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
189 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Acceleration
5 m/s²
Außendurchmesser
4.7 mm ± 0.15 mm
Bending cycles
12 Mio.
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x Kabeldurchmesser
Bending radius, min., stationary
5 x Kabeldurchmesser
Cable length
5 m
Colour coding
braun
weiß
blau
schwarz
grau
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Nein
Hydrolysis and microbe resistant
Ja
Insulation
PP
LABS-mentes
Ja
Longueur de câble configurable
Nein
Material de la funda
PUR
Number of wires
5
Polzahl
5
Resistance to oils
Ja
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Resistant to welding beads
Nein
Sheathing colour
schwarz (ähnlich RAL 9005)
Shielded
Nein
Sieciowane radiacyjnie
Nein
Suitable for cable carriers
Ja
Temperaturbereich, bewegt
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Torsionslänge
1 m
UL AWM 방식 규격 외부 클래딩
20549 (80 °C / 300 V)
Velocidad
3,33 m/s
Стойкость к сварочным искрам
Nein

Allgemeine Technische Daten

Anschlussgewinde
M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Stift, gerade
Codierung
B-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Zinkdruckguss
Nennspannung
60 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
im verschraubten Zustand
IP69
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
60 V

Allgemeine Standards

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Normen

Connector standard
IEC 61076-2-101

Stecker links

Stecker links
M12, B-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Produktbilder

Bildüberschrift-06
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
