SAIL-M12GM8G-4-3.0V
SAIL-M12GM8G-4-3.0V
SAIL-M12GM8G-4-3.0V
插针分配方案
M12 = A-coded
SAIL-M12GM8G-4-3.0V
插针分配方案
Female contact
SAIL-M12GM8G-4-3.0V
接线图

SAIL-M12GM8G-4-3.0V

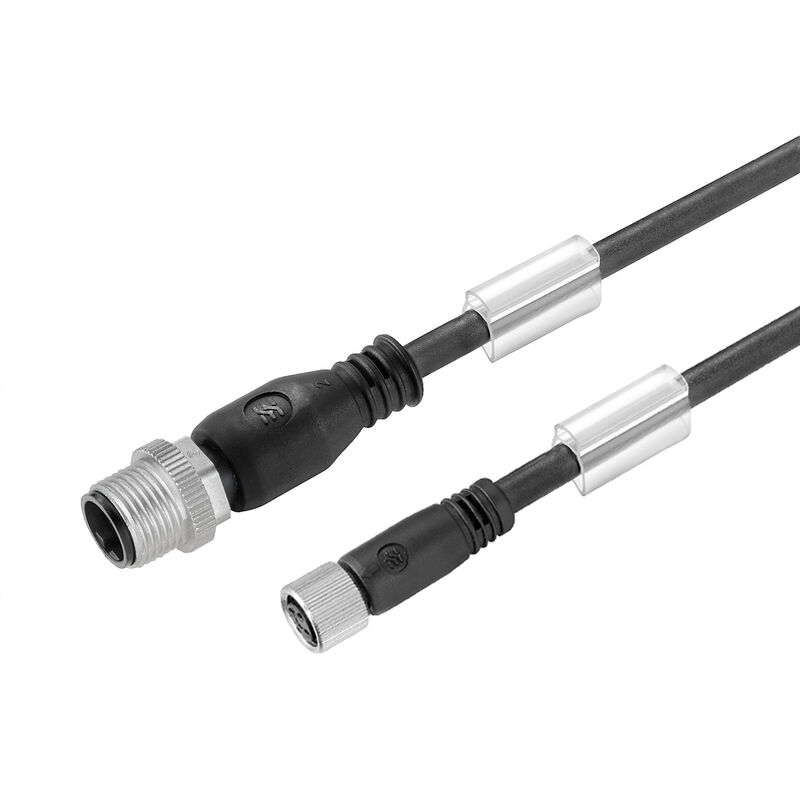

传感器/执行器导线, 导线, M12 / M8, 回路数 : 4, 3 m, 针式 直 - 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PVC, 卤素: 是

商品编号 1938200300
下载技术数据页 产品下载 工程支持
配件 7 相关商品 6
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 通用标准 标准 左插头 右插头 产品图片 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
一致

通用订货数据

版本
传感器/执行器导线, 导线, M12 / M8, 回路数 : 4, 3 m, 针式 直 - 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PVC, 卤素: 是
订货号
1938200300
类型
SAIL-M12GM8G-4-3.0V
GTIN (EAN)
4032248611720
数量
1  PC

尺寸和重量

净重
102.08  g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

电缆技术参数

卤素
是
回路数
4
外径
4.8 mm ± 0.2 mm
外部覆层符合 UL AWM 样式
2464 (80 °C / 300 V)
带屏蔽
无
抗扭强度
0  °/m
护套材料
PVC
护套颜色
黑色
电缆长度
3  m
电缆长度可配置
无
移动中的温度范围
-5...80 °C
绝缘
PVC
耐焊珠高温
无
芯线横截面积
0.25  mm²
辐照交联
无
适用于拖曳电缆
无
防焊接火花
无
静止时的温度范围
-30...80 °C
颜色编码
棕色
白色
蓝色
黑色

基本技术信息

LED
不
外壳基本材料
PUR
外壳温度范围
-25…+85 °C
拧紧力矩矩
M8: 0.5 - 0.6Nm
M12: 0.8 - 1.2Nm
插拔次数
≥ 100
插针镀层
镀金的
污染等级
3
类型
针式 直 - 孔式 直
绝缘电阻
108 Ω
编码
M12 = A-编码，M8 = 无
联接螺纹
M12 / M8
螺纹环材料
锌压铸
跳线
不
防护等级
IP67
IP68
安装完毕后
IP65
IP66
额定电压
30  V
额定电流
4  A

电气特性

绝缘电阻
108 Ω
额定电压
30  V

通用标准

连接器标准
IEC 61076-2-101
IEC 61076-2-104

标准

连接器标准
IEC 61076-2-101
IEC 61076-2-104

左插头

插头，左
M12, A 编码, IP69, 针式端头, 笔直, 塑料, 不带屏蔽

右插头

插头，右
M8, IP69, 孔式端头, 笔直, 塑料, LED, 不带屏蔽

产品图片

图片标题-03
尺寸图
图片签名-03
Male, straight
图片标题-04
尺寸图
图片签名-04
Straight socket
图片标题-08
理想的工具：Screwty ® 带扭矩功能
图片签名-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分类

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
