SAIL-M8BG-8-1.5U
SAIL-M8BG-8-1.5U
Dessin coté
Straight socket
SAIL-M8BG-8-1.5U
Schéma des pôles
Socket
SAIL-M8BG-8-1.5U
Schéma

SAIL-M8BG-8-1.5U

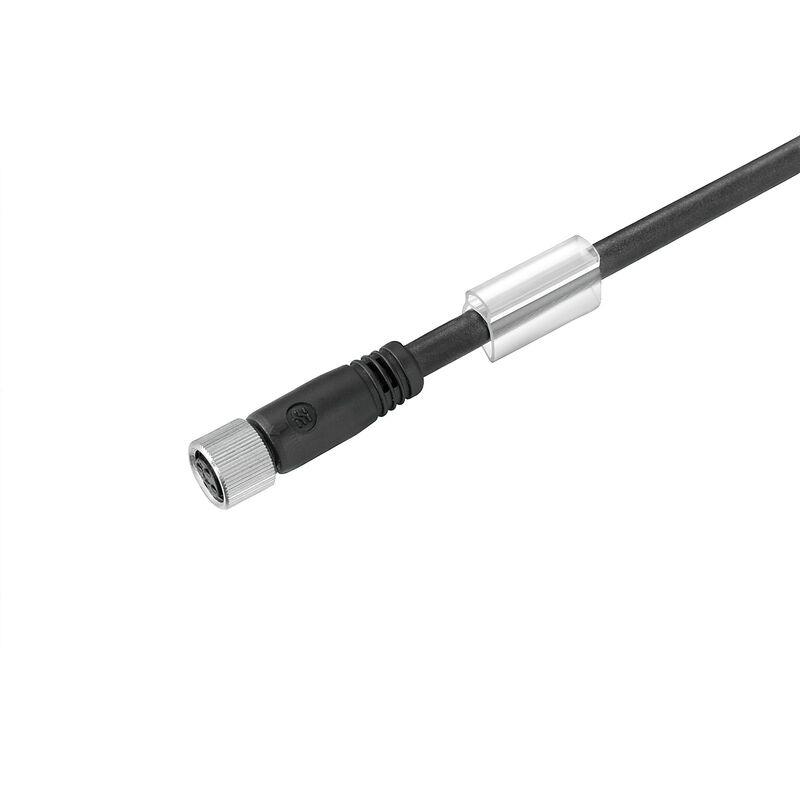

Câble capteurs/actionneurs, Une extrémité sans connecteur, M8, Nombre de pôles : 8, 1.5 m, Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1555370150
Fiche technique
Accessoires 6 Autres produits de la même gamme 4
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Dati tecnici del cavo Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Illustrations du produit Classifications

Agréments

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Változat
Câble capteurs/actionneurs, Une extrémité sans connecteur, M8, Nombre de pôles : 8, 1.5 m, Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Rendelési szám
1555370150
Típus
SAIL-M8BG-8-1.5U
GTIN (EAN)
4050118369007
Qté.
1 Pièce

Dimensions et poids

Poids net
67,76 g

Conformité environnementale du produit

RoHS megfelelőségi állapot
Conforme avec exemption
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Dati tecnici del cavo

PP
Accélération
5 m/s²
Blindé
No
Couleur de la gaine
noir
Cycles de courbure
1 million
Código de color
bleu
Rouge
blanc
brun
vert
jaune
gris
rose
Gaine selon UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Halogène
Non
Longueur de câble configurable
Non
Longueur du câble
1,5 m
Matériau de la gaine
PUR
Outside diameter
5.9 mm ± 0.2 mm
Pólusok száma
8
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Resistencia a la torsión
180 °/m
Resistente a las salpicaduras de soldadura
Non
Section du conducteur
0,25 mm²
Section max. du conducteur (Impression/en ligne)
0,34 (4- et 5-pôles)/ 0,25 (8-pôles)
Temperature range, moving
-25...80 °C
Utilisation sur chaîne porte-câbles
Oui
Vitesse
5 m/s
Welding spark resistance
Non
Zesítěné vyzařování
Non
Âme selon UL AWM
10493 (80 °C / 300 V)

Caractéristiques techniques générales

Csatlakozási menet
M8
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-40 … +85 ° C
Kódolás
Codage A
LED
Non
Meghúzási nyomaték
M12 : 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Laiton, nickelé
Névleges feszültség
30 V
Névleges áram
2 A
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Változat
Femelle, droite
Védelmi osztály
IP67
Vissé
IP65
IP66
áthidalt
Non
Érintkező felület
doré

Propriétés électriques

Névleges feszültség
30 V
Névleges áram
3 A (5 pôles) / 1,5 A (8 pôles)
Szigetelési ellenállás
108 Ω

Normes générales

Norme de connecteur
IEC 61076-2-104

Normes

Norme de connecteur
IEC 61076-2-104

Mâle gauche

Csatlakozó, bal
M8, IP67, Contact femelle, droit, Plastique, non blindé

Mâle droite

Csatlakozó, jobb
extrémité libre du conducteur

Illustrations du produit

Titre d'illustration #96 06
L'outil idéal : Screwty ® avec fonction de serrage
Légende 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
