电子产品SAIL-M8BW-3-10U
电子产品SAIL-M8BW-3-10U
电子产品SAIL-M8BW-3-10U
尺寸图
Angled socket
电子产品SAIL-M8BW-3-10U
插针分配方案
Socket
电子产品SAIL-M8BW-3-10U
接线图
电子产品SAIL-M8BW-3-10U
理想的工具：Screwty ® 带扭矩功能
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

电子产品SAIL-M8BW-3-10U

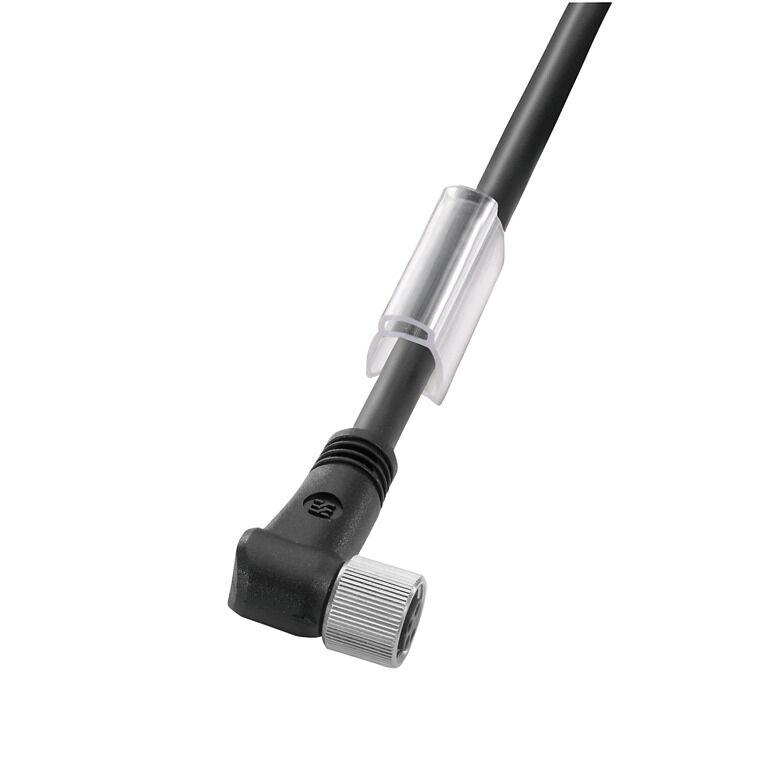

传感器/执行器导线, 一端不带联接器, M8, 回路数 : 3, 10 m, 弯型插座, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 9457381000
下载技术数据页 工程支持 产品下载
配件 6 相关商品 15
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 通用标准 标准 左插头 右插头 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E307231

通用订货数据

版本
传感器/执行器导线, 一端不带联接器, M8, 回路数 : 3, 10 m, 弯型插座, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
订货号
9457381000
类型
SAIL-M8BW-3-10U
GTIN (EAN)
4032248228928
数量
1  PC

尺寸和重量

净重
208  g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

电缆技术参数

传输速率
5  m/s
加速度
5  m/s²
卤素
不
回路数
3
外径
4.1 mm ± 0.2 mm
外部覆层符合 UL AWM 样式
20549 (80 °C / 300 V)
带屏蔽
无
弯曲循环
12 百万
扭转时的弯曲循环
> 5 Mio.
扭转长度
1  m
抗扭强度
360  °/m
抗水解，抗微生物
是
护套材料
PUR
护套颜色
黑色
最小弯曲半径，可变
10 x 电缆直径
最小弯曲半径，固定
5 x 电缆直径
电缆长度
10  m
电缆长度可配置
无
移动中的温度范围
-25...80 °C
线芯符合 UL AWM 样式
10493 (80 °C / 300 V)
绝缘
PP
耐焊珠高温
无
芯线横截面积
0.25  mm²
辐照交联
无
适用于拖曳电缆
是
防油
符合 IEC 60811:404
防焊接火花
无
阻燃性
符合 IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
静止时的温度范围
-40...80 °C
颜色编码
棕色
蓝色
黑色

基本技术信息

LED
不
外壳基本材料
PUR
外壳温度范围
-25…+85 °C
拧紧力矩矩
M8: 0.5 - 0.6Nm
插拔次数
≥ 100
插针镀层
镀金的
污染等级
3
类型
弯型插座
绝缘电阻
108 Ω
编码
A 编码
联接螺纹
M8
螺纹环材料
黄铜材质, 镀镍的
跳线
不
防护等级
IP65
IP66
IP67
IP68
拧入时
IP69
额定电压
60  V
额定电流
4  A

电气特性

绝缘电阻
108 Ω
额定电压
60  V

通用标准

CSA 认证号
200039-2372994
证书号 (cULus)
E307231
连接器标准
IEC 61076-2-104

标准

连接器标准
IEC 61076-2-104

左插头

插头，左
M8, IP69, 孔式端头, 弯曲 90°, 塑料, 不带屏蔽

右插头

插头，右
自由导线端

分类

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
