SAIL-M8WM8W-4S4.0U
SAIL-M8WM8W-4S4.0U
Dimensioned drawing
Male, angled
SAIL-M8WM8W-4S4.0U
Dimensioned drawing
Angled socket
SAIL-M8WM8W-4S4.0U
Pole scheme
Pin
SAIL-M8WM8W-4S4.0U
Pole scheme
Socket
SAIL-M8WM8W-4S4.0U
Wiring diagram
SAIL-M8WM8W-4S4.0U
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8WM8W-4S4.0U

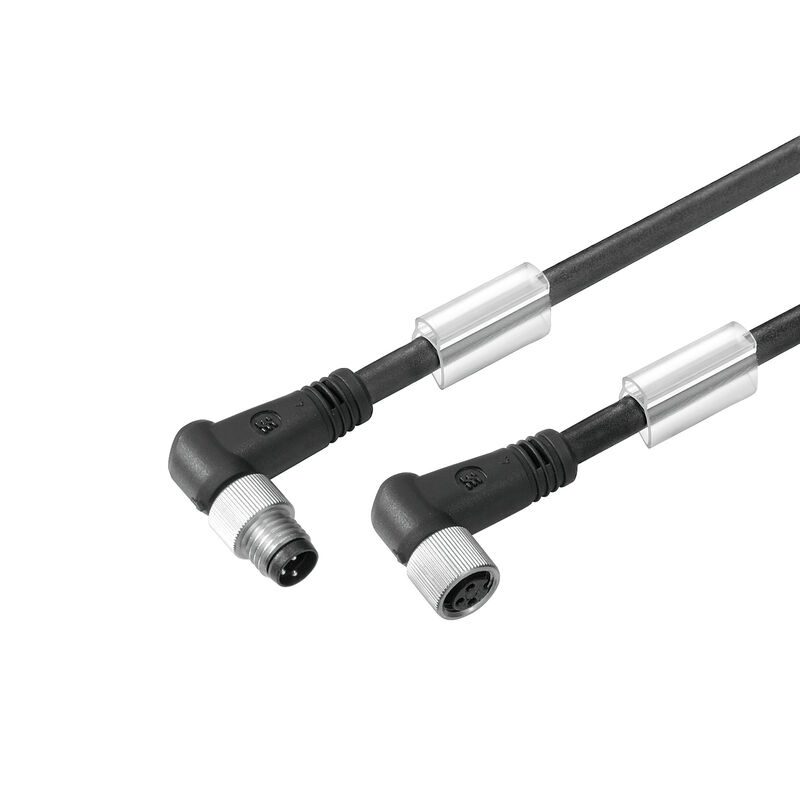

Cable para sensores y actuadores, M8, Número de polos : 4, 4 m, Macho, acodado - Hembra, acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

Tuotteen tunnus 2443150400
Lataa tietosivu Tuotelataukset
Samankaltaiset tuotteet 19
Homologaciones Datos generales para pedido Wymiary i masa Conformidad medioambiental del producto Technische Daten Kabel 일반 기술 데이터 Электрические свойства Általános szabványok Plug, left Plug, right Clasificaciones

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Datos generales para pedido

Verze
Cable para sensores y actuadores, M8, Número de polos : 4, 4 m, Macho, acodado - Hembra, acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Číslo objednávky
2443150400
Typ
SAIL-M8WM8W-4S4.0U
GTIN (EAN)
4050118457025
수량
1 items

Wymiary i masa

Masa netto
173 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technische Daten Kabel

Barevné kódování
marrón
negro
azul
blanco
Cable length
4 m
Core cross-section
0,34 mm²
Cykly ohybu
2 Mio
Halogen
Nie
Izolace
PP
Konfigurovatelná délka kabelu
No
Materiál pláště
PUR
Odolnost proti zkrutu
0 °/m
Odolnost proti šíření ohně
in accordance with IEC 60332-2
Odolnost vůči jiskrám ze sváření
No
Odolné vůči perlám kovu ze svařování
No
Poloměr ohybu, min., pohyblivý
12 x conductor cross-section
Poloměr ohybu, min., stacionární
5 x cable diameter
Počet pólů
4
Rychlost
100 m/s
Sheathing colour
black
Shielded
Yes
Suitable for cable carriers
Yes
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-40...80 °C
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
5.1 mm ± 0.2 mm
Zesítěné vyzařování
No
Zrychlení
5 m/s²

일반 기술 데이터

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
30 V
Jmenovitý proud
4 A
Kódování
A-coded
LED
No
Materiál kroužku se závitem
Diecast zinc
Odpor izolace
108 Ω
Povrch kontaktu
Gold-plated
propojeno můstkem
No
Připojovací závit
M8
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
when screwed in
Utahovací moment
M8: 0.6 Nm
Verze
Stift, gewinkelt - Buchse, gewinkelt
Závažnost znečištění
3

Электрические свойства

Jmenovité napětí
30 V
Odpor izolace
108 Ω

Általános szabványok

Certificate no. (cULus)
E307231

Plug, left

Zástrčka vlevo
M8, IP69, male contact, angled 90°, Plastic, shielded

Plug, right

Zástrčka vpravo
M8, IP69, female contact, angled 90°, Plastic, shielded

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
