SAIP-M12BG-5-1.5U
SAIP-M12BG-5-1.5U
Dimensioned drawing
Straight socket
SAIP-M12BG-5-1.5U
Pole scheme
Socket
SAIP-M12BG-5-1.5U
Wiring diagram
SAIP-M12BG-5-1.5U
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12BG-5-1.5U

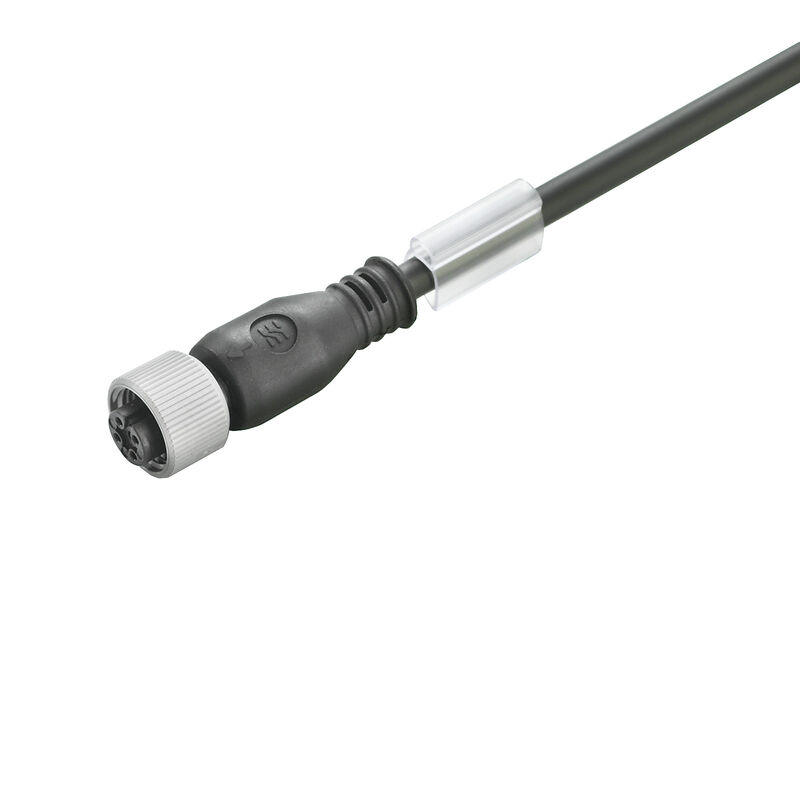

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 1.5 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1108750150
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 1.5 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1108750150
Art
SAIP-M12BG-5-1.5U
GTIN (EAN)
4032248888412
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
56,32 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Außendurchmesser
4.7 mm ± 0.15 mm
Bending radius, min., stationary
5 x Kabeldurchmesser
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Cykle gięcia
12 Mio.
Farbcodierung
braun
weiß
blau
schwarz
grau
hastighet
3,33 m/s
Hydrolyse- und mikrobenbeständig
Ja
Insulation
PP
Kabellänge
1,5 m
Konfigurerbar kabellängd
Nein
LABS-fri
Ja
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
schwarz (ähnlich RAL 9005)
Mantelmaterial
PUR
Polzahl
5
quantità di fili
5
Raggio di curvatura min., mobile
10 x Kabeldurchmesser
Schermato
Nein
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Utilisation sur chaîne porte-câbles
Ja
Érkeresztmetszet
0,34 mm²
Ölbeständigkeit
Ja
Огнестойкость
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
가속
5 m/s²
할로겐
Nein

Allgemeine Technische Daten

Anschlussgewinde
M12
Anzugsdrehmoment
M12 (Kunststoffmutter): 0,6 - 0,8 Nm
Ausführung
Buchse, gerade
Codierung
A-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Kunststoff
Nennspannung
60 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
60 V

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-101
Zertifikat-Nr. (cULus)
E307231

Normen

Connector standard
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
