SAIP-M8BG-4-10U
SAIP-M8BG-4-10U
Maßzeichnung
Male, straight
SAIP-M8BG-4-10U
Polbild
Socket
SAIP-M8BG-4-10U
Schaltbild

SAIP-M8BG-4-10U

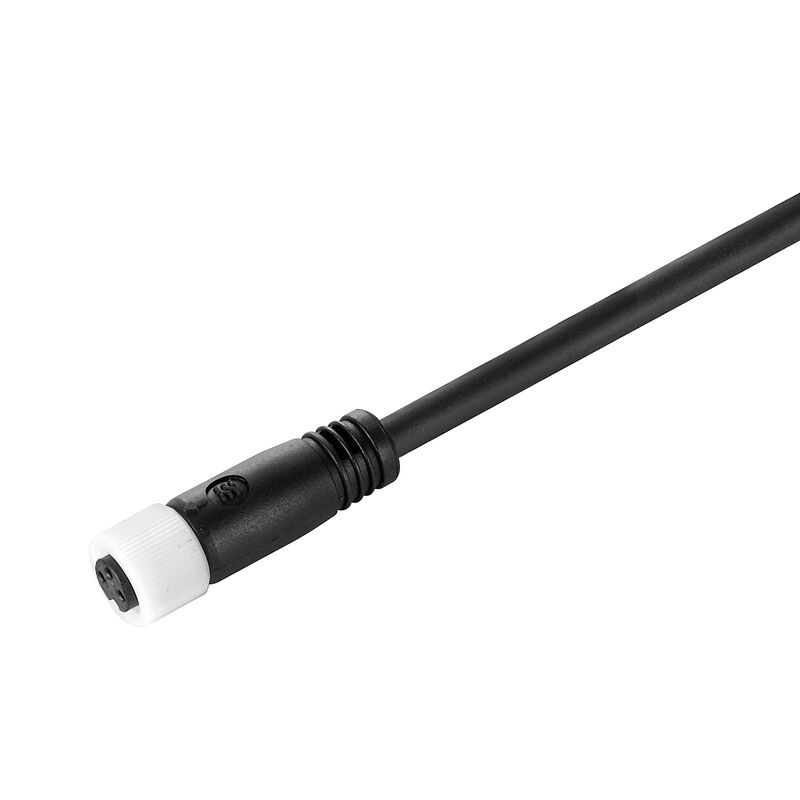

Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 10 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1382991000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 10 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1382991000
Art
SAIP-M8BG-4-10U
GTIN (EAN)
4050118191981
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
150 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Aderquerschnitt
0,25 mm²
Außendurchmesser
4.4 mm ± 0.2 mm
Bending cycles
12 Mio
Bending radius, min., stationary
5 x cable diameter
Beschleunigung
5 m/s²
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Farbcodierung
коричневый
белый
синий
черный
Geschirmt
Nein
Halogene
Nein
Isolation
PP
Kabellänge
10 m
LABS-free
Ja
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelfarbe
schwarz
Materiale della guaina
PUR
Odporne na hydrolizę i działanie mikroorganizmów
Ja
Poloměr ohybu, min., pohyblivý
10 x Kabeldurchmesser
Polzahl
4
Retardo de llama
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Sebesség
5 m/s
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-40...80 °C
Torsionsfestigkeit
360 °/m
Torsionslänge
1 m
Ölbeständigkeit
gemäß IEC 60811:404
구성 가능 케이블 길이
Nein

Allgemeine Technische Daten

Anschlussgewinde
M8
Anzugsdrehmoment
M8: 0,5 - 0,6 Nm
Ausführung
Buchse, gerade
Codierung
A kódolású
gebrückt
Nej
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
POM
Nennspannung
30 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
30 V

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-104
Zertifikat-Nr. (cULus)
E307231

Normen

Steckverbinder Norm
IEC 61076-2-104

Stecker links

Stecker links
M8, IP69, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Produktbilder

Bildüberschrift-06
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
