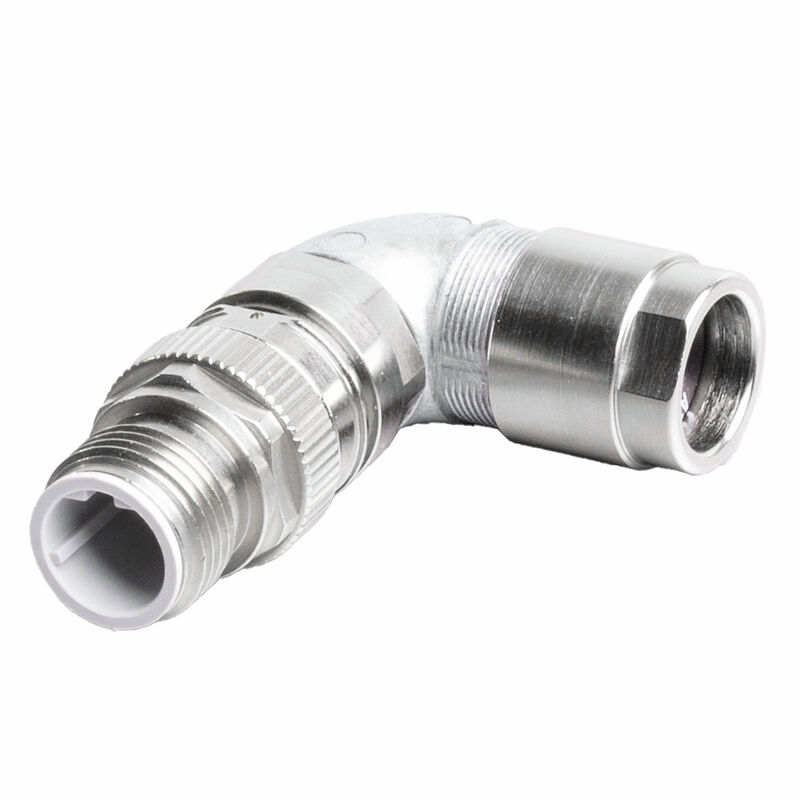

SAISWC-M-4D-4/9-M12-CG
SAISWC-M-4D-4/9-M12-CG

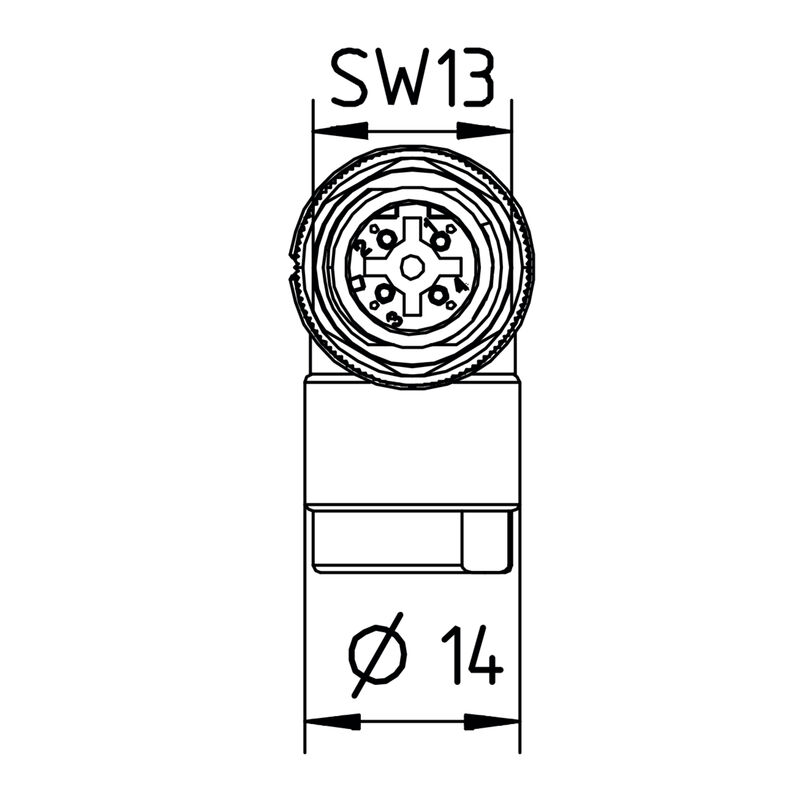

Габаритный чертеж
SAISWC-M-4D-4/9-M12-CG

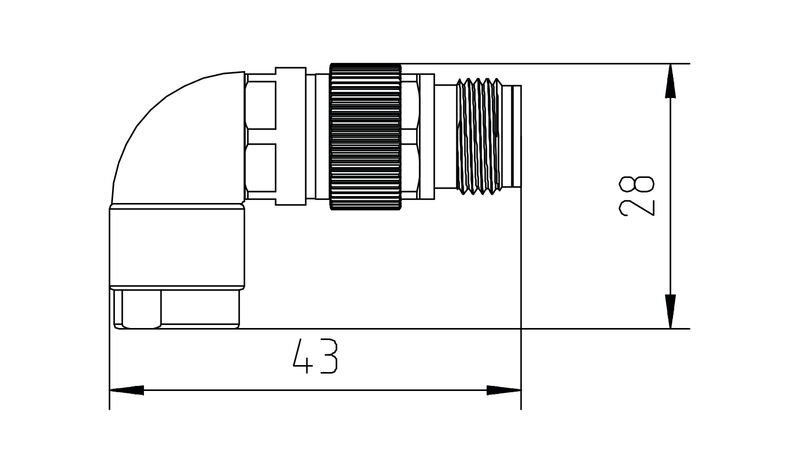

Габаритный чертеж
SAISWC-M-4D-4/9-M12-CG
Схема контактов
Pin

SAISWC-M-4D-4/9-M12-CG

Разъем, подключаемый в поле, M12

Tuotteen tunnus 2702690000
Lataa tietosivu Engineering-support Produktdownloads
Lisävarusteet 5 Samankaltaiset tuotteet 2
Approvals Основные данные для заказа Dimensions and weights Экологическое соответствие изделия Технические данные, настраиваемые вставные разъемы Общие данные Электрические свойства Общие стандарты Стандарты Klasifikace

Approvals

ROHS
Conform

Основные данные для заказа

Версия
Разъем, подключаемый в поле, M12
Заказ №
2702690000
Тип
SAISWC-M-4D-4/9-M12-CG
GTIN (EAN)
4050118765304
Кол.
1 Styk

Dimensions and weights

Diameter
14 mm
Net weight
20,5 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Технические данные, настраиваемые вставные разъемы

LED
Нет
Вид защиты
IP67
Вид соединения
Обжимное соединение
Диаметр кабеля, макс.
9 mm
Диаметр кабеля, мин.
4 mm
Диапазон температур корпуса
-40 … +85 ° C
Кодировка
D-кодировка
Количество полюсов
4
Материал резьбового кольца
Латунь никелированная
Номинальное напряжение
50 V
Номинальный ток
2 A
Основной материал корпуса
Медный сплав с никелевым покрытием
Поверхность контакта
позолоченный
Поперечное сечение соединительного провода, макс.
0,82 mm²
Поперечное сечение соединительного провода, мин.
0,08 mm²
Тип контакта
Штекер
Циклы коммутации
≥ 200
Экранированное соединение
Да

Общие данные

Количество полюсов
4
Соединение 1
M12
Соединение 2
Lisovaný spoj
Класс пожаростойкости UL 94
V-0
Основной материал корпуса
Niklowany stop miedzi
Соединительная резьба
M12
접점 표면
Gold-plated
Ledararea, fintrådig, min.
0,08 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
0,82 mm²
Védelmi osztály
IP67
Plugging cycles
≥ 200

Электрические свойства

Номинальное напряжение
50 V

Общие стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101
Противопожарная защита рельсового подвижного состава
EN 45545 HL3
Стойкость к ударам и вибрации согласно
EN 50155:2001
DIN EN 61373

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
