SAISWI-P-4A-4/5.1-M12
SAISWI-P-4A-4/5.1-M12
폴 계획

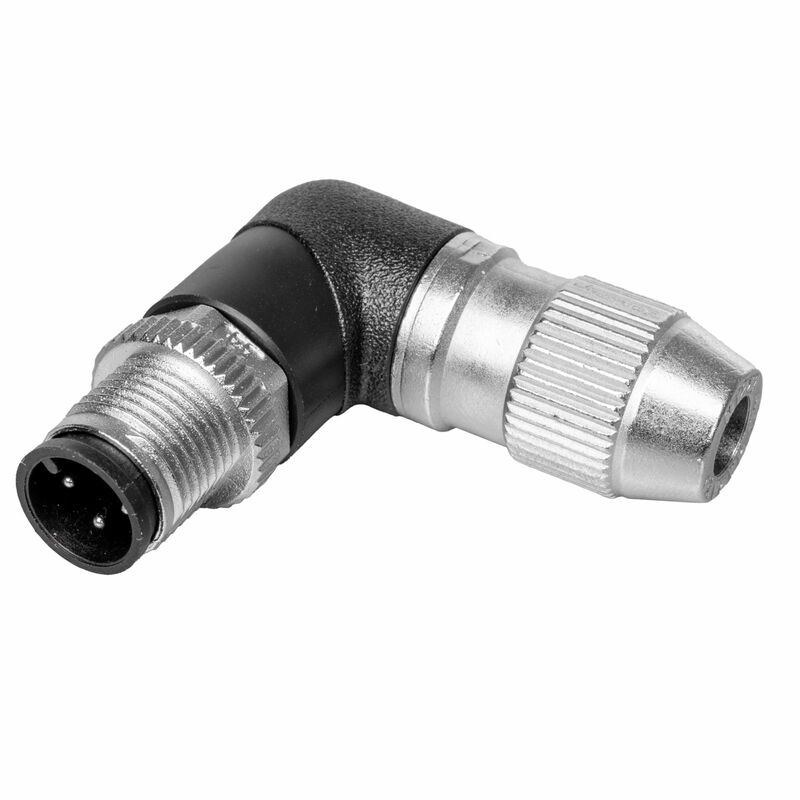

SAISWI-P-4A-4/5.1-M12

현장 부착형 커넥터, M12

항목 번호 1812870000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 16
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 Technische Daten Freikonfektionierbare Steckverbinder 일반 정보 Standards 분류

승인

ROHS
준수

일반 주문 데이터

버전
현장 부착형 커넥터, M12
주문 번호
1812870000
유형
SAISWI-P-4A-4/5.1-M12
GTIN(EAN)
4032248296422
Množství
1 items

치수 및 중량

직경
15 mm
순중량
20 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Technische Daten Freikonfektionierbare Steckverbinder

LED
Nein
결선 유형
Schneidklemmanschluss
공칭 전압
32 V
극 수
4
나사선 링 재질
Zinkdruckguss
보호 등급
IP67
실드 결선
Non
오염 심각도
3
전선 굵기, 최대
0.5 mm²
전선 굵기, 최소
0.25 mm²
접점 유형
Złącze męskie
접점 표면
förtennad
정격 전류
4 A
케이블 직경, 최대
5.1 mm
케이블 직경, 최소
4 mm
코딩
A-coded
플러그 주기
≥ 50
하우징 기본 재질
CuZn
하우징의 온도 범위
-25…+85 °C

일반 정보

극 수
4
결선 1
M12
결선 2
IDC
품목 설명
SAISW IDC / SAIBW IDC
Klasifikace hořlavosti UL 94
V-0
Hlavní materiál krytu
CuZn
결선 나사산
M12
접점 표면
주석 도금
와이어 결선 단면, 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면, 가는 꼬임, 최대
0.34 mm²
보호 등급
IP67
플러그 주기
≥ 50

Standards

커넥터 표준
IEC 61076-2-101

분류

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
