SAIV-M12BG-4-0.6U
SAIV-M12BG-4-0.6U
Maßzeichnung
Straight socket
SAIV-M12BG-4-0.6U
Polbild
Socket
SAIV-M12BG-4-0.6U
Schaltbild
SAIV-M12BG-4-0.6U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIV-M12BG-4-0.6U

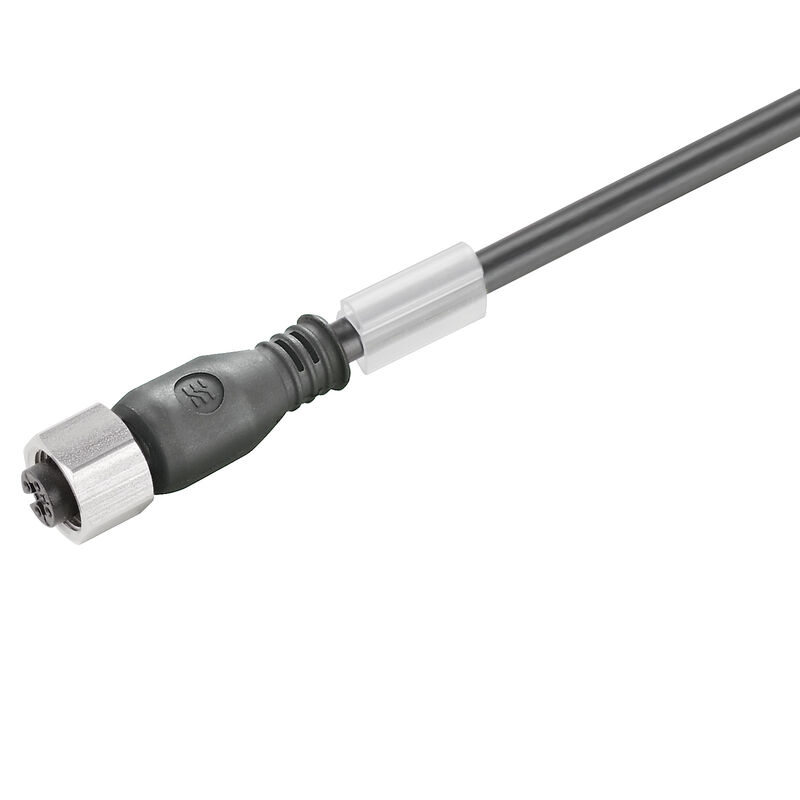

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 4, 0.6 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457950060
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Verwandte Artikel 9
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 4, 0.6 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
9457950060
Art
SAIV-M12BG-4-0.6U
GTIN (EAN)
4032248229574
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
40 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Außendurchmesser
4.1 mm + 0.15 mm
Bending radius, min., stationary
5 x Kabeldurchmesser
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Délka kabelu
0,6 m
Farbcodierung
braun
weiß
blau
schwarz
Geschwindigkeit
3,33 m/s
Halogén
Nein
Hydrolyse- und mikrobenbeständig
Ja
Konfigurierbare Kabellänge
Nein
LABS-frei
Ja
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Polzahl
4
Raggio di curvatura min., mobile
10 x Kabeldurchmesser
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Resistencia al aceite
Ja
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Sheathing colour
schwarz (ähnlich RAL 9005)
Strahlenvernetzt
Nein
Suitable for cable carriers
Ja
Szigetelés
PP
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Vezetékek száma
4
árnyékolt
Nein
Érkeresztmetszet
0,34 mm²
Циклы сгиба
12 Mio.
가속
5 m/s²

Allgemeine Technische Daten

Anschlussgewinde
M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Buchse, gerade
Codierung
A-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Edelstahl 1.4404 (316 L)
Nennspannung
250 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
250 V

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-101
Zertifikat-Nr. (cULus)
E307231

Normen

Steckverbinder Norm
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP69, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
