特性

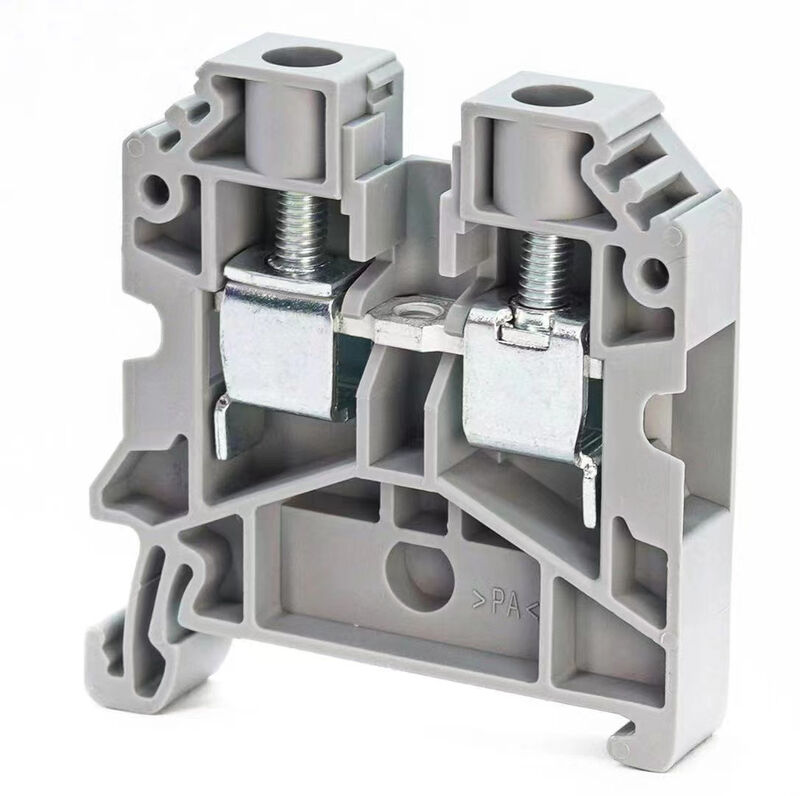

| 版本 | 直通型接线端子, 螺钉联接, 灰色, 6 mm², 41 A, 800 V, 联接点数量: 2 |
| 订货号 | 2776680000 |
| 类型 | SAKDU 6N |
| GTIN (EAN) | 4064675044161 |
| 数量 | 100 PC |
| 深 | 46.35 mm |
| 深度 (英寸) | 1.825 inch |
| 45 mm | |
| 高度 (英寸) | 1.772 inch |
| 宽度 | 7.9 mm |
| 宽度 (英寸) | 0.311 inch |
| 净重 | 11.299 g |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | PA 66/6 |
| 颜色编码 | 灰色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 层，内部桥接 | 无 |
| 安装方式 | 直接卡在导轨上 |
| 剥线长度 | 12 mm |
| 压接范围，最大 | 6 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接螺钉 | M 3.5 |
| 导线最大压接面积 AWG | AWG 8 |
| 导线最小压接面积 AWG | AWG 22 |
| 导线连接截面积，单股硬导线，最大 | 6 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 6 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 6 mm² |
| 最大拧紧力矩 | 1.2 Nm |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最小拧紧力矩 | 0.8 Nm |
| 测量规 按照 60 947-1 标准 | A5 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 连接方向 | 水平进线 |
| 导线最大压接面积 AWG | AWG 8 |
| 导线最小压接面积 AWG | AWG 22 |
| 额定横截面 | 6 mm² |
| 额定电压 | 800 V |
| 额定直流电压 | 800 V |
| 额定电流 | 41 A |
| 最大电流 | 41 A |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.78 mΩ |
| 额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
| 过压等级 | III |
| 认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_234337)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245722) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2776680000) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |  |
| ROHS | 一致 |
配件
-
-
-
-
-
商品编号:1129390000包装单位:20 PC
横联件（端子）, 螺钉固定的, 回路数: 10, 间距 P（单位：mm）: 8.00, 绝缘: 无, 宽度: 6 mm
-
商品编号:1129350000包装单位:50 PC
横联件（端子）, 螺钉固定的, 回路数: 2, 间距 P（单位：mm）: 8.00, 绝缘: 无, 宽度: 6 mm
-
商品编号:1129370000包装单位:50 PC
横联件（端子）, 螺钉固定的, 回路数: 3, 间距 P（单位：mm）: 8.00, 绝缘: 无, 宽度: 6 mm
-
商品编号:1129380000包装单位:50 PC
横联件（端子）, 螺钉固定的, 回路数: 4, 间距 P（单位：mm）: 8.00, 绝缘: 无, 宽度: 6 mm
-
-
商品编号:1046350000包装单位:800 PC
Dekafix, 端子标记, 5 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 白色
-
商品编号:7760380692包装单位:4800 PC
BLM, 端子标记, 5 x 8 mm, 间距 P（单位：mm）: 8.00 Weidmueller, 白色
