特性

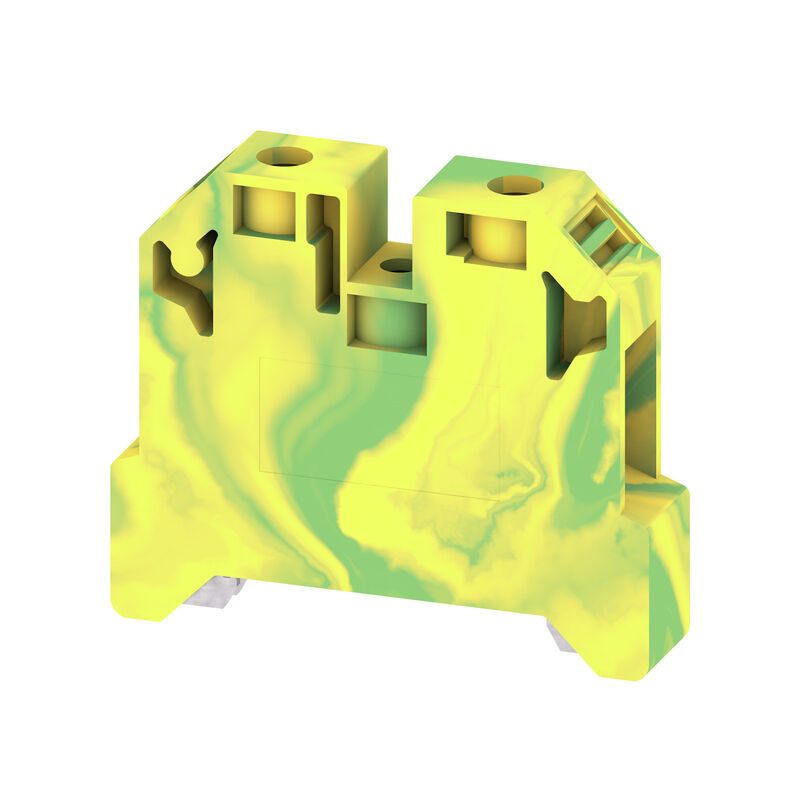

| 版本 | 接地型端子, 螺钉联接, 绿/黄, 16 mm², 1000 V, 联接点数量: 2, 层数: 1, TS 35, V-0, PA 66/6 |
| 订货号 | 1256990000 |
| 类型 | SAKPE 16 |
| GTIN (EAN) | 4050118120592 |
| 数量 | 50 PC |
| 本地产品 | 仅在特定国家有售 |
| 深 | 50.5 mm |
| 深度 (英寸) | 1.988 inch |
| 深度（含 DIN 导轨） | 50.5 mm |
| 56 mm | |
| 高度 (英寸) | 2.205 inch |
| 宽度 | 12 mm |
| 宽度 (英寸) | 0.472 inch |
| 净重 | 43 g |
| 存储温度 | -25 °C...55 °C |
| 环境温度 | -5 °C…40 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | PA 66/6 |
| 颜色编码 | 绿/黄 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 是 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 是 |
| PEN功能 | 无 |
| 止动装置 | 可拧紧 |
| 其他联接方式的接口类型 | 螺钉联接 |
| 剥线长度 | 15 mm |
| 压接范围，最大 | 16 mm² |
| 压接范围，最小 | 2.5 mm² |
| 压接螺钉 | M 4 |
| 导线最大压接面积 AWG | AWG 6 |
| 导线最小压接面积 AWG | AWG 12 |
| 导线连接截面积，单股硬导线，最大 | 16 mm² |
| 导线连接截面积，单股硬导线，最小 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 16 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 4 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 16 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 4 mm² |
| 最大压接面积 软导线 | 16 mm² |
| 最大拧紧力矩 | 1.6 Nm |
| 最小多股导线接线截面积 | 4 mm² |
| 最小拧紧力矩 | 1.2 Nm |
| 测量规 按照 60 947-1 标准 | B6 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 连接方向 | 水平进线 |
| 导线最大压接面积 AWG | AWG 6 |
| 导线最小压接面积 AWG | AWG 12 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-2 |
| 额定横截面 | 16 mm² |
| 相邻端子的额定电压 | 1,000 V |
| 标准 | IEC 60947-7-2 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.42 mΩ |
| 相邻端子的额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 2.43 W |
| 污染等级 | 3 |
| 过压等级 | III |
| UR 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (UR) | 4 AWG |
| 最大导线尺寸 现场接线 (UR) | 4 AWG |
| 最小导线尺寸 工厂接线 (UR) | 12 AWG |
| 最小导线尺寸 现场接线 (UR) | 12 AWG |
| 认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_82188)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284525) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213335) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1256990000) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| UR 证书号 | E60693 |
