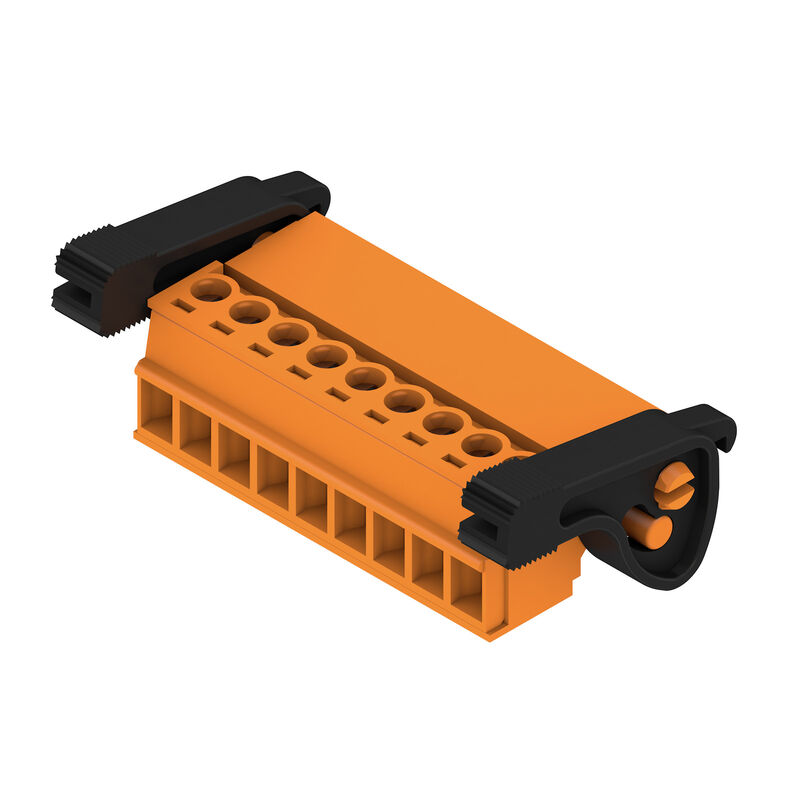

接插件SCZ 3.81/09/180LR SN OR BX
产品图片

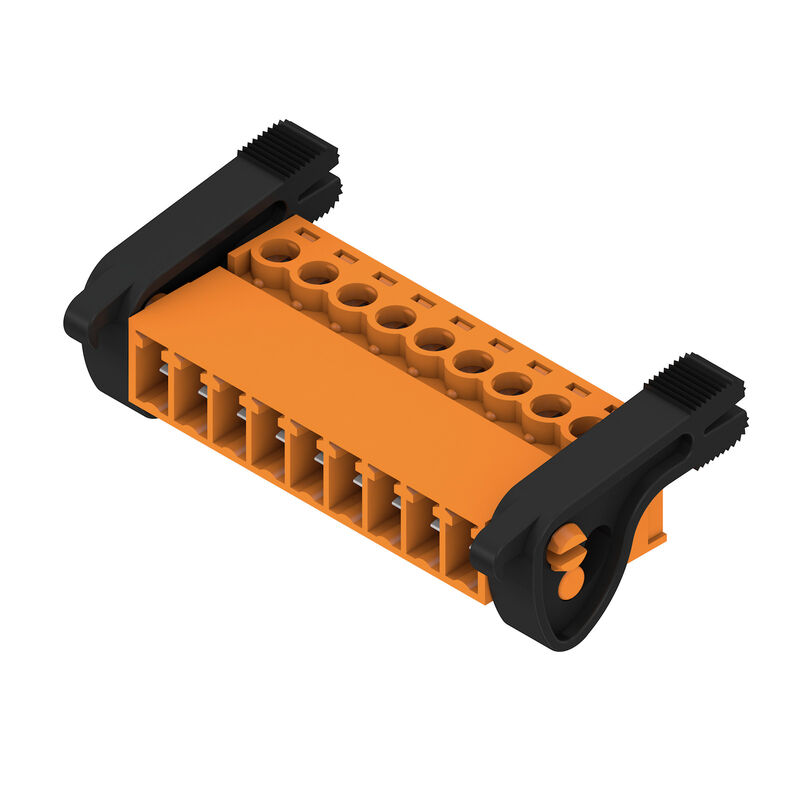

接插件SCZ 3.81/09/180LR SN OR BX
产品图片
接插件SCZ 3.81/09/180LR SN OR BX
Dimensional drawing
接插件SCZ 3.81/09/180LR SN OR BX
Graph
接插件SCZ 3.81/09/180LR SN OR BX
Graph
接插件SCZ 3.81/09/180LR SN OR BX
Graph

接插件SCZ 3.81/09/180LR SN OR BX

PCB 接插件, 反向插头, 3.81 mm, 回路数: 9, 180°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装

商品编号 2444140000
下载技术数据页 工程支持 产品下载
相关商品 22
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 反向插头, 3.81 mm, 回路数: 9, 180°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装
订货号
2444140000
类型
SCZ 3.81/09/180LR SN OR BX
GTIN (EAN)
4050118542769
数量
50  PC
产品数据
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
包装
盒装

尺寸和重量

深
21.9  mm
深度 (英寸)
0.862  inch
高度
15.2  mm
高度 (英寸)
0.598  inch
净重
11.35  g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
cec56c8c-fe86-40ec-b01a-efe288a878ac

系统参数

产品系列
OMNIMATE 信号 - BC/SC 3.81 系列
联接类型
现场接线
导线连接方式
压线框联接
间距 P（单位：mm）
3.81  mm
间距 P（单位：inch）
0.15  "
导线出线方向
180°
回路数
9
L1（mm）
30.48  mm
L1（inch）
1.2  "
层数
1
插针排数
1
额定横截面
1  mm²
防触电保护（按照DIN VDE57106）
手指安全保护 插入时/未插入时
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
通道电阻
≤5 mΩ
可编码
是
剥线长度
7  mm
压接螺钉
M 2
直杆螺丝刀口尺寸
0.4 x 2.5
相关标准
DIN 5264
插拔次数
25
插拔力 / 回路，最大
8  N
拉力 / 回路，最大
5  N
拧紧扭矩
  • 扭矩类型:
    导线连接
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0.2 Nm
      • 最大:
        0.25 Nm

材料数据

绝缘材料
PA 66 GF 30
颜色编码
橙色
比色表 (相似)
RAL 2000
绝缘材料组
II
相比漏电起痕指数（CTI）
≥ 550
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
插头触点叠层结构
4...8 µm Sn
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
120  °C
最小安装温度
-25  °C
最大安装温度范围
120  °C

适用导线

压接范围，最小
0.08  mm²
压接范围，最大
1.5  mm²
导线最小压接面积 AWG
AWG 28
导线最大压接面积 AWG
AWG 16
单股导线的，最小值 H05(07) V-U
0.2  mm²
单股导线的，最大值 H05(07) V-U
1.5  mm²
软导线，最小压接面积 H05(07) V-K
0.2  mm²
软导线，最大压接面积 H05(07) V-K
1.5  mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0.2  mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
1.5  mm²
带导线管状端头，DIN 46228 部分 1，最小
0.2  mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
1.5  mm²
塞规符合 EN 60999 a x b；ø
2.4 mm x 1.5 mm ; 2.4 mm
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282700000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0372600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        7 mm
    • 推荐的管状端头:
      0372700000
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
17.5  A
额定电流，最大回路数 (Tu = 20°C)
17.1  A
额定电流，最小回路数 (Tu = 40°C)
17.5  A
额定电流，最大回路数 (Tu = 40°C)
15.2  A
额定电压值（过电压等级II/污染等级2）
320  V
额定电压值（过电压等级III/污染等级2）
160  V
额定电压值（过电压等级III/污染等级3）
160  V
额定冲击电压（过压等级 II/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级3）
2.5  kV
瞬时耐电流
3 x 1s ， 76 A

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)
300  V
额定电压 (使用组 C / CSA)
50  V
额定电流 (使用组 B / CSA)
11  A
额定电流 (使用组 C / CSA)
11  A
导线最小压接面积，AWG,
AWG 28
导线最大压接面积，AWG
AWG 16

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
300  V
额定电流 (使用组 B / UL 1059)
10  A
额定电流 (使用组 D / UL 1059)
10  A
导线最小压接面积，AWG
AWG 28
导线最大压接面积，AWG
AWG 16
参见认证参数
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
319  mm
VPE 宽度
209  mm
VPE 高度
31  mm

类型测试

测试标识的耐久性
  • 标准:
    DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96
  • 测试:
    原产地标志, 类型鉴别, 额定电压, 额定横截面, 插口距, 材料类型, 批准标识 UL, 批准标识 CSA
  • 评价:
    可用
  • 测试:
    耐久性
  • 评价:
    传递
测试：误用（不可互换）
  • 标准:
    DIN EN 61984 章节 6.3 和 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • 测试:
    旋转 180°，无编码元件
  • 评价:
    传递
  • 测试:
    目视检查
  • 评价:
    传递
测试 可夹紧 截面积
  • 标准:
    DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.02
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.08 mm²
    • 导体类型和导线截面积:
      扭绞 0.08 mm²
    • 导体类型和导线截面积:
      实心 1.5 mm²
    • 导体类型和导线截面积:
      扭绞 1.5 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递
导体损坏和意外松动测试
  • 标准:
    DIN EN 60999-1 章节 9.4 / 12.00
  • 要求:
    0.2 kg
  • 导线类型:
    • 导体类型和导线截面积:
      扭绞 0.25 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
  • 评价:
    传递
  • 要求:
    0.3 kg
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.5 mm²
  • 评价:
    传递
  • 要求:
    0.4 kg
  • 导线类型:
    • 导体类型和导线截面积:
      实心 1.5 mm²
    • 导体类型和导线截面积:
      扭绞 1.5 mm²
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递
拉出测试
  • 标准:
    DIN EN 60999-1 章节 9.5 / 12.00
  • 要求:
    ≥10 N
  • 导线类型:
    • 导体类型和导线截面积:
      扭绞 0.25 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
  • 评价:
    传递
  • 要求:
    ≥20 N
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-U0.5
  • 评价:
    传递
  • 要求:
    ≥40 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-U1.5
    • 导体类型和导线截面积:
      H07V-K1.5
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
