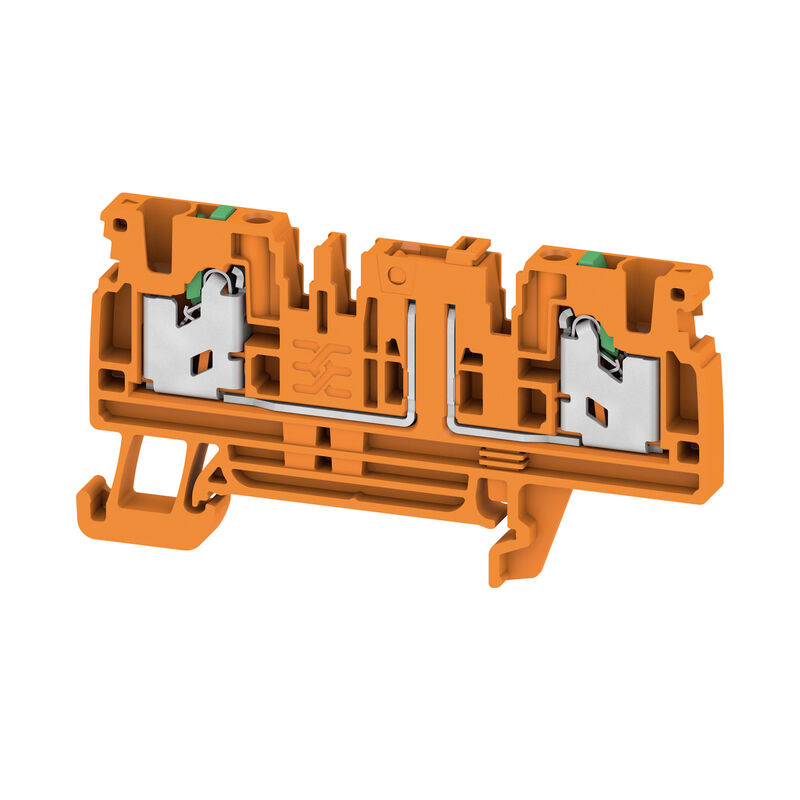

Borne seccionable de medición, SNAP IN, naranja, 2.5 mm², 20 A, 500 V, Número de conexiones: 2, Número de pisos: 1

Product ID 2974120000
Openen in configurator
Gegevensblad downloaden Engineering-support Produktdownloads
Tilbehør 101 Anvendte produkter 162
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Autres caractéristiques techniques Klemmbare Leiter (Bemessungsanschluss) Allgemeines Datos nominales Bemessungsdaten nach UL Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Datos generales para pedido

Versión
Borne seccionable de medición, SNAP IN, naranja, 2.5 mm², 20 A, 500 V, Número de conexiones: 2, Número de pisos: 1
Código
2974120000
Tipo
SDT 2.5 2C OR
GTIN (EAN)
4099986801493
Množství
50 Pieza

Dimensiones y pesos

Profundidad
37,65 mm
Profundidad (pulgadas)
1,482 inch
Altura
77,5 mm
Altura (pulgadas)
3,051 inch
Anchura
5,1 mm
Anchura (pulgadas)
0,201 inch
Čistá hmotnost
10,714 g

Temperaturas

Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Material básico
Wemid
Color
naranja
Barva provozních prvků
naranja
Grado inflamabilidad según UL 94
V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
TUEV24ATEX9191U
Núm. de certificación (IECEX)
IECEXTUR24.0071U
Max. voltage (ATEX)
550 V
Corriente (ATEX)
19 A
Průřez vodiče max. (ATEX)
2.5 mm²
Max. napětí (IECEX)
550 V
Corriente (IECEX)
19 A

Valores característicos del sistema

Nutná koncová deska
Sí
Anzahl der Potentiale
1
Počet úrovní
1
Número de puntos de embornado por piso
2
Počet pólů na řadu
1
Úrovně propojené interně
No
Conexión PE
No
Carril de montaje
TS 35
Función N
No
PE funkce
No
Función PEN
No

Autres caractéristiques techniques

enclavable
Igen
Lados abiertos
destra
Tipo de montaje
TS 35
Versión a prueba de explosivos
No

Klemmbare Leiter (Bemessungsanschluss)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0.6 x 3.5 mm
Dirección de conexión
en haut
Longitud de desaislado
10 mm
Número de conexiones
2
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 14
Sección de conexión del conductor, flexible, max.
4 mm²
Sección de conexión del conductor, flexible, mín.
0,34 mm²
Sección de embornado, máx.
2,5 mm²
Sección de embornado, mín.
0,34 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,34 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,34 mm²
Sección del conductor, flexible, máx.
2,5 mm²
Sección del conductor, flexible, mín.
0,34 mm²
Sección del conductor, semirrígido, máx.
2,5 mm²
Sección del conductor, semirrígido, mín.
0,34 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,34 mm²
Tipo de conexión
SNAP IN
Tipo de conexión 2
SNAP IN

Allgemeines

Carril de montaje
TS 35
Normas
DIN EN 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 14

Datos nominales

Sección nominal
2,5 mm²
Jmenovité napětí
500 V
Tensión nominal DC
500 V
Corriente nominal
20 A
Corriente en conductor máximo
20 A
Normas
DIN EN 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,33 mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,77 mW
Categoría de sobretensión
III
Grado de polución
3

Bemessungsdaten nach UL

Corriente Gr B (cURus)
20 A
Corriente Gr C (cURus)
20 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
E60693
Sección máx. del conductor (cURus)
12 AWG
Sección mín. del conductor (cURus)
22 AWG
Tensión Gr B (cURus)
300 V
Tensión Gr C (cURus)
300 V
Tensión Gr D (cURus)
600 V

Clasificaciones

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
