特性
| 版本 | 组件插头的基本端子, SNAP IN, 500, 20, 2 |
| 订货号 | 2983260000 |

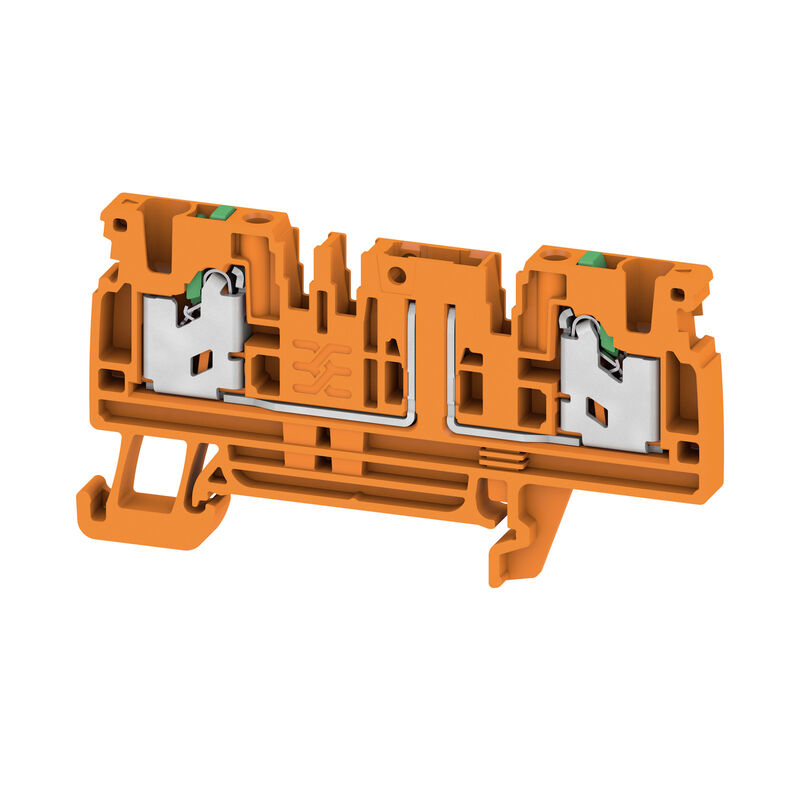

| 类型 | SDT 2.5 2C W/O DTLV OR |
| GTIN (EAN) | 4099986838543 |
| 数量 | 50 PC |
| 深 | 36.5 mm |
| 深度 (英寸) | 1.437 inch |
| 高度 | 77.5 mm |
| 高度 (英寸) | 3.051 inch |
| 宽度 | 5.1 mm |
| 宽度 (英寸) | 0.201 inch |
| 净重 | 10.234 g |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| 材料 | Wemid |
| 颜色编码 | 橙色 |
| 触发元件颜色 | 绿色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 固定类型 | 卡入 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 剥线长度 | 10 mm |
| 压接范围，最大 | 2.5 mm² |
| 压接范围，最小 | 0.34 mm² |
| 导线最大压接面积 AWG | AWG 22 |
| 导线最小压接面积 AWG | AWG 14 |
| 导线连接截面积，单股硬导线，最大 | 2.5 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.34 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.34 mm² |
| 接线截面积，多股线，最大 | 2.5 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A3 |
| 联接点数量 | 2 |
| 联接类型 | SNAP IN |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| 导线最大压接面积 AWG | AWG 22 |
| 导线最小压接面积 AWG | AWG 14 |
| 标准 | DIN EN 60947-7-1 |
| 额定横截面 | 2.5 mm² |
| 额定直流电压 | 500 V |
| 额定电流 | 20 A |
| 最大电流 | 20 A |
| 标准 | DIN EN 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 额定浪涌电压 | 6 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 mW |
| 污染等级 | 3 |
| 过压等级 | III |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318374) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-07 |
| ECLASS 14.0 | 27-25-01-07 |
配件
-
商品编号:7921570000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
-
商品编号:7921590000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
-
商品编号:1005250000包装单位:25 PC
用于直通型模块式端子的保险丝架, 蓝色, 2.31 A, 可插入的, V-0, Wemid
-
商品编号:7921600000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
商品编号:7921580000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
-
-
商品编号:1249860000包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 红紫色
-
商品编号:1341620000包装单位:400 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 白色
-
商品编号:1609801693包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 蓝色
-
商品编号:1609801044包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 白色
-
商品编号:1609801688包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 绿色
-
商品编号:1609801691包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 灰色
-
商品编号:1457550000包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 黑色
-
商品编号:1609801687包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 黄色
-
商品编号:1609801686包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 红色
-
商品编号:1854490000包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 白色
-
商品编号:1907520000包装单位:1000 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 黄色
-
商品编号:1773521687包装单位:720 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 黄色
-
商品编号:1951870000包装单位:600 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 白色
-
商品编号:1773521686包装单位:720 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 红色
-
商品编号:1640740000包装单位:720 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 白色
-
商品编号:1773521690包装单位:720 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 橙色
-
商品编号:1773521693包装单位:720 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 蓝色
-
-
-
-
-
-
商品编号:1640750000包装单位:144 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 根据客户需求
-
商品编号:1038790000包装单位:120 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 根据客户需求
-
-
-
-
-
-
商品编号:1341590000包装单位:80 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 根据客户需求
-
商品编号:1854500000包装单位:200 PC
Dekafix, 端子标记, 5 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, 根据客户需求
-
商品编号:1527790000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 5, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 23.2 mm
-
商品编号:2831610000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 7, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 33.4 mm
-
商品编号:2831570000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 3, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 13 mm
-
商品编号:2831730000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 8, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 38.5 mm
-
商品编号:2831710000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 6, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 28.3 mm
-
商品编号:2831630000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 9, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 43.6 mm
-
商品编号:2831650000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 102 mm
-
商品编号:1527640000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 7, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 33.4 mm
-
商品编号:1527620000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 5, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 23.2 mm
-
商品编号:2831750000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 10, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 48.7 mm
-
商品编号:2831660000包装单位:5 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 50, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 255 mm
-
商品编号:2108910000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 10, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 48.7 mm
-
商品编号:1527840000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 8, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 38.5 mm
-
商品编号:1527820000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 6, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 28.3 mm
-
商品编号:2831620000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 8, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 38.5 mm
-
商品编号:1527920000包装单位:5 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 50, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 255 mm
-
商品编号:2108690000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 3, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 13 mm
-
商品编号:2831770000包装单位:5 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 50, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 255 mm
-
商品编号:1527870000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 9, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 43.6 mm
-
商品编号:1527570000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 3, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 13 mm
-
商品编号:1527540000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 2, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 7.9 mm
-
商品编号:2831690000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 4, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 18.1 mm
-
商品编号:2831760000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 102 mm
-
商品编号:2108810000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 7, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 33.4 mm
-
商品编号:1527890000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 102 mm
-
商品编号:1527720000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 102 mm
-
商品编号:2108870000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 8, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 38.5 mm
-
商品编号:2831670000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 2, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 7.9 mm
-
商品编号:2831680000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 3, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 13 mm
-
商品编号:1527690000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 10, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 48.7 mm
-
商品编号:2108920000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 102 mm
-
商品编号:2108710000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 5, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 23.2 mm
-
商品编号:1527730000包装单位:5 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 50, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 255 mm
-
商品编号:1527670000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 8, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 38.5 mm
-
商品编号:2831560000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 2, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 7.9 mm
-
商品编号:1527880000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 10, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 48.7 mm
-
商品编号:2109000000包装单位:5 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 50, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 255 mm
-
商品编号:1527740000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 2, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 7.9 mm
-
商品编号:2831740000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 9, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 43.6 mm
-
商品编号:2831600000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 6, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 28.3 mm
-
商品编号:2108700000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 4, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 18.1 mm
-
商品编号:1527830000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 7, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 33.4 mm
-
商品编号:2831720000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 7, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 33.4 mm
-
商品编号:2108720000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 6, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 28.3 mm
-
商品编号:2108900000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 9, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 43.6 mm
-
商品编号:1527770000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 3, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 13 mm
-
商品编号:2831580000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 4, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 18.1 mm
-
商品编号:2831590000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 5, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 23.2 mm
-
商品编号:1527590000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 4, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 18.1 mm
-
商品编号:2831640000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 24 A, 回路数: 10, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 48.7 mm
-
商品编号:1527780000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 24 A, 回路数: 4, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 18.1 mm
-
商品编号:2108470000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 24 A, 回路数: 2, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 7.9 mm
-
商品编号:2831700000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 24 A, 回路数: 5, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 23.2 mm
-
商品编号:1527680000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 9, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 43.6 mm
-
商品编号:1527630000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 24 A, 回路数: 6, 间距 P（单位：mm）: 5.10, 绝缘: 是, 宽度: 28.3 mm
-
-
-
