SL 5.08HC/16/90 3.2SN OR BX

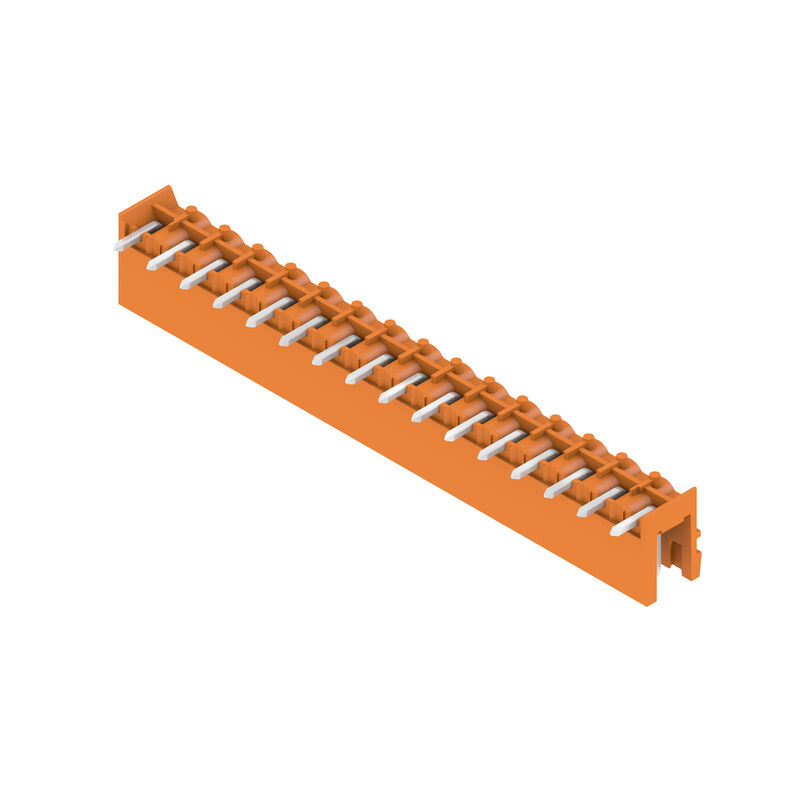

Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 16, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

Produkt ID 1147030000
Download datablad Wsparcie inżynieryjne Pobieranie produktów
Tilbehør 7 Er et modstykke til 20 Anvendte produkter 46
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 16, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Číslo objednávky
1147030000
Typ
SL 5.08HC/16/90 3.2SN OR BX
GTIN (EAN)
4050118051360
Množství
50 ks
Údaje výrobku
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Balení
Box

Rozměry a hmotnosti

Hloubka
12 mm
Hloubka (v palcích)
0,472 inch
Výška
11,63 mm
Výška (v palcích)
0,458 inch
Nejvyšší nebo nejnižší verze
8,43 mm
Šířka
81,08 mm
Šířka (v palcích)
3,192 inch
Čistá hmotnost
5,245 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0,069 kg CO2 eq.

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení desky
Montage auf der Leiterplatte
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Kimenő könyök
90°
Počet pólů
16
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Rozměry pájecích pinů
d = 1,2 mm
Osmiúhlý
솔더핀 크기 = d 공차
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,5 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
76,2 mm
L1 v palcích
3 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
7,5 N

Údaje o materiálu

Izolační materiál
PA GF
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≤ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
10 A
Odniesienie do wartości znamionowych
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Balení

Balení
Box
VPE length
197 mm
VPE Breite
136 mm
VPE height
38 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
