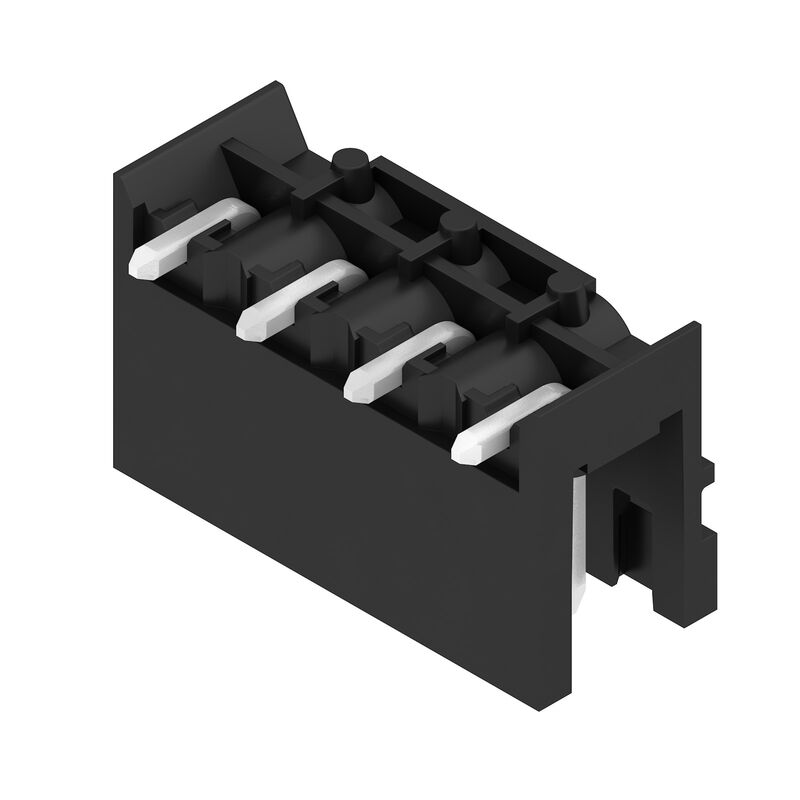

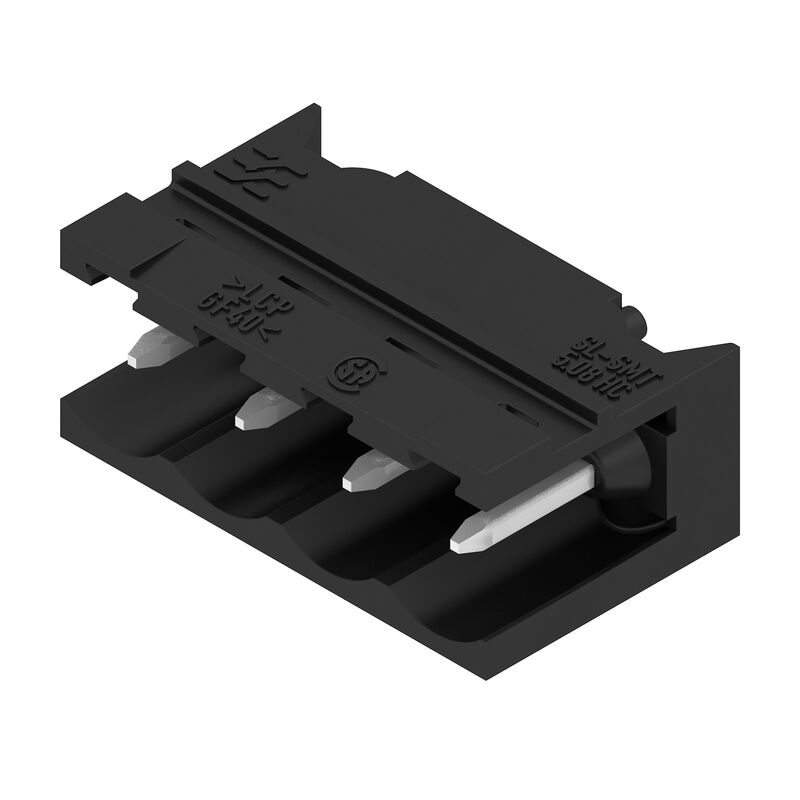

产品图片
接插件SL-SMT 5.08HC/04/90 1.5SN BK BX
Dimensional drawing
接插件SL-SMT 5.08HC/04/90 1.5SN BK BX
产品优势
Safe power transmission
Proven properties

接插件SL-SMT 5.08HC/04/90 1.5SN BK BX

本产品即将无货。

PCB 接插件, 插座, 开口型, THT/THR 焊接联接, 5.08 mm, 回路数: 4, 90°, 焊脚长度 (l): 1.5 mm, 镀锡, 黑色, 盒装

商品编号 1774782001
下载技术数据页 工程支持 产品下载
配件 6 是…的配合件 22 相关商品 34
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

通用订货数据

Versión
PCB 接插件, 插座, 开口型, THT/THR 焊接联接, 5.08 mm, 回路数: 4, 90°, 焊脚长度 (l): 1.5 mm, 镀锡, 黑色, 盒装
Código
1774782001
Tipo
SL-SMT 5.08HC/04/90 1.5SN BK BX
GTIN (EAN)
4032248155811
Qty.
100 PC
产品数据
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
包装
盒装

尺寸和重量

Profundidad
12 mm
深度 (英寸)
0,472 inch
Altura
10 mm
高度 (英寸)
0,394 inch
最低安装高度
8,5 mm
Anchura
20,32 mm
宽度 (英寸)
0,8 inch
Nettó tömeg
1,74 g

环保产品合规

Estado de cumplimiento de la directiva RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)
Empreinte carbone du produit
  • 从摇篮到大门:
    0,015 kg CO2 eq.

系统规格

Product family
OMNIMATE 信号 - BL/SL 5.08 系列
Type of connection
板联接
Montáž na PCB desku
THT/THR 焊接联接
Pitch in mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Angulo de salida
90°
回路数
4
Número de terminales de soldadura por polo
1
Pájecí kolík, délka (l)
1,5 mm
Tolerancia de longitud del pin de soldadura
0 / -0,3 mm
焊针规格
d = 1.2 mm
八角形
Диаметр отверстия припойного ушка (D)
1,4 mm
焊接孔直径公差 (D)
+ 0.1 mm
L1 in mm
15,24 mm
L1（inch）
0,6 "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
未连接插头的手指安全保护 / 连接插头的手背安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
防护等级
IP20
通道电阻
≤5 mΩ
可编码
是
插拔力 / 回路，最大
9 N
拉力 / 回路，最大
7 N

材料数据

Matériau isolant
LCP GF
Couleur
黑色
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
阻燃等级符合 UL 94
V-0
Matériau des contacts
铜合金
Поверхность контакта
镀锡
焊接连接的焊层结构
1...3 µm Ni / 2...4 µm Sn 亚光
플러그 접점의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 亚光
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
100 °C
最小安装温度
-30 °C
最大安装温度范围
100 °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
27,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

额定数据符合 CSA 标准

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1176845
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
18,5 A
Intensidad nominal (Use Group D / CSA)
18,5 A
Referencia para valores de homologación
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Referencia para valores de homologación
规格为最大值，详情参见认证证书。

包装

Embalaje
盒装
Longitud de VPE
165 mm
Anchura VPE
115 mm
Altura de VPE
32 mm

重要注意事项

Conformidad con IPC
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
Notas

• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 焊孔直径 D = 1.4+0.1mm
• 焊孔直径 D = 1.5 + 0.1 mm, 适应 9回路以上
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
