SLD 5.08V/32/90 3.2 SN OR BX

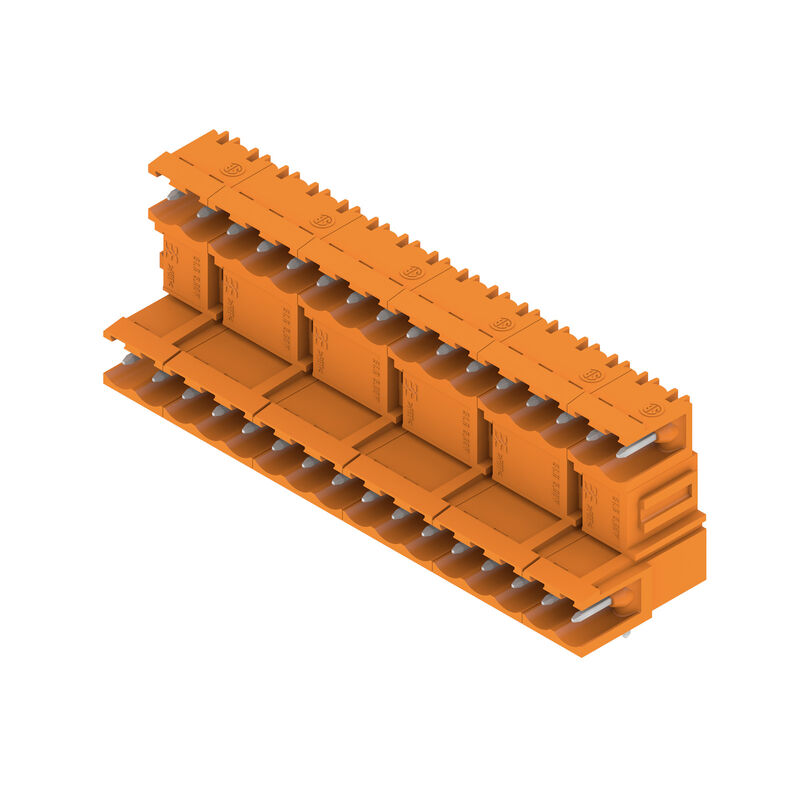

Product image
SLD 5.08V/32/90 3.2 SN OR BX
Product image
SLD 5.08V/32/90 3.2 SN OR BX
Dimensional drawing

SLD 5.08V/32/90 3.2 SN OR BX

Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 5.08 mm, Polzahl: 32, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box

Art.-Nr. 1725310000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 5 Ist Gegenstück von 20 Verwandte Artikel 25
Godkännanden Allgemeine Bestelldaten Размеры и массы Umweltanforderungen Systemkennwerte Werkstoffdaten Données nominales selon CEI Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Godkännanden

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 5.08 mm, Polzahl: 32, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box
Order No.
1725310000
Type
SLD 5.08V/32/90 3.2 SN OR BX
GTIN (EAN)
4032248060719
Qty.
10 Stück
Produkt-Kennzahlen
IEC: 320 V / 17 A
UL: 300 V / 10 A
Verpackung
Box

Размеры и массы

Depth
22 mm
Mélység (coll)
0,866 inch
Height
28,7 mm
Höhe (inch)
1,13 inch
Höhe niedrigstbauend
26,2 mm
Width
83,82 mm
Breite (inch)
3,3 inch
Net weight
25,7 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
Platinenanschluss
Mounting onto the PCB
THT-Lötanschluss
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Polzahl
32
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Forrasztótüske méretei
d = 1,2 mm
oktogonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Diámetro de la perforación (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 v mm
76,2 mm
L1 in Zoll
3 "
Anzahl Reihen
2
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckzyklen
25

Werkstoffdaten

Insulating material
PBT
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Cu-leg
Contact surface
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 2...4 µm Sn matt
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Provozní teplota, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Données nominales selon CEI

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17 A
Rated current, max. number of poles (Tu=20°C)
11 A
Rated current, min. number of poles (Tu=40°C)
9,5 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
250 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Nenndaten nach UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Verpackungen

Packaging
Box
VPE length
138 mm
VPE width
96 mm
VPE height
78 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
