SLDV-THR 5.08/16/180F 3.2SN BK BX

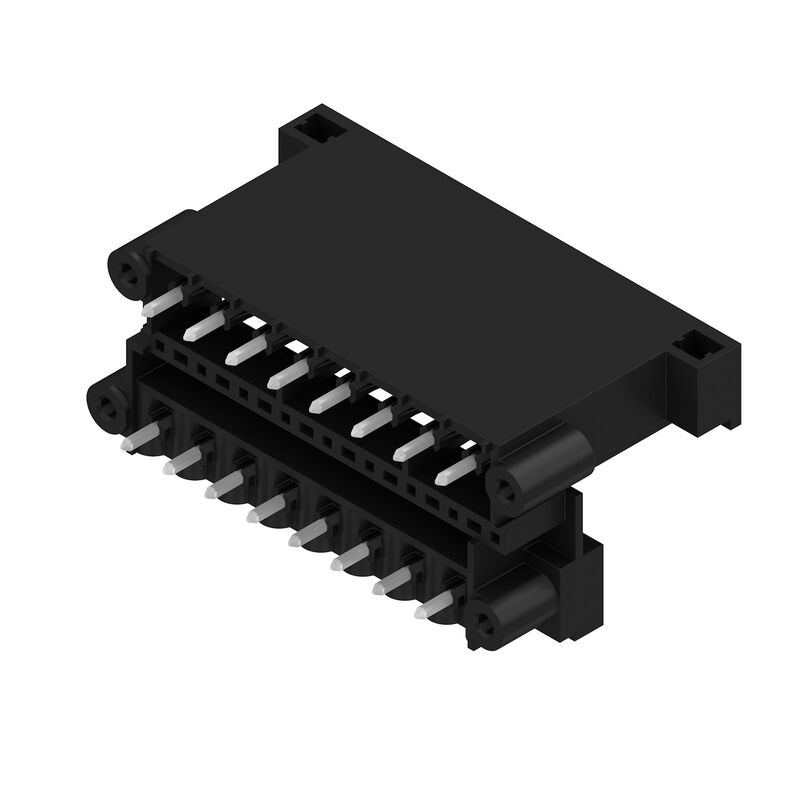

Product image
A kép illusztráció
SLDV-THR 5.08/16/180F 3.2SN BK BX

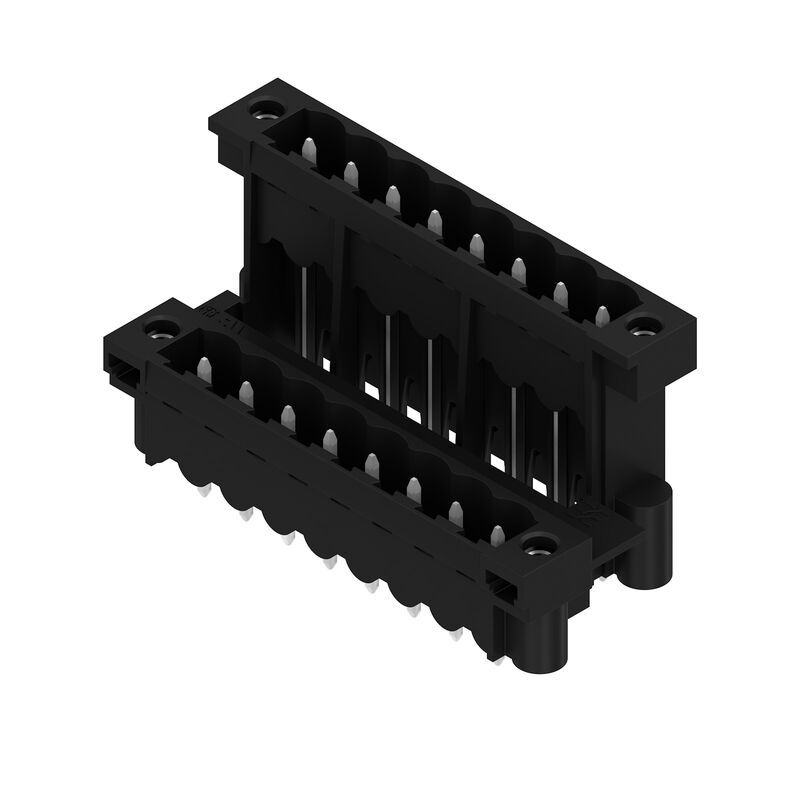

Product image
SLDV-THR 5.08/16/180F 3.2SN BK BX
Product image
SLDV-THR 5.08/16/180F 3.2SN BK BX
Dimensional drawing
SLDV-THR 5.08/16/180F 3.2SN BK BX
A termék előnyei
  • Megtakarítja a tápellátás csatlakoztatását
  • Bevált tulajdonságok

SLDV-THR 5.08/16/180F 3.2SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT/THR-forrasztott csatlakozással, 5.08 mm, Pólusszám: 16, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1828830000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 4 A következő ellendarabja 27 Kapcsolódó termékek 29
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT/THR-forrasztott csatlakozással, 5.08 mm, Pólusszám: 16, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Rendelési szám
1828830000
Típus
SLDV-THR 5.08/16/180F 3.2SN BK BX
GTIN (EAN)
4032248335527
Qty.
20 Darab
Termékadatok
IEC: 400 V / 15 A
UL: 300 V / 10 A
Csomagolás
Doboz

Méretek és tömegek

Mélység
23,67 mm
Depth (inches)
0,932 inch
Magasság
29,36 mm
Magasság (coll)
1,156 inch
Legalacsonyabb változat magassága
26,16 mm
Szélesség
50,8 mm
Szélesség (coll)
2 inch
Net weight
13,95 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.08
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT/THR-forrasztott csatlakozással
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Kimenő könyök
180°
Number of poles
16
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
0 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
Nyolcszögletű
Solder eyelet hole diameter (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1 in mm
35,56 mm
L1, inch
1,4 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
7,5 N
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Structure en couches du contact mâle
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

tested acc. to standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
15 A
Névleges áram, maximális pólusszám (Tu=20 °C)
10,5 A
Névleges áram, min. pólusszám (Tu=40°C)
13 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
1 x 1s mit 120 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
195 mm
VPE szélesség
134 mm
VPE magasság
37 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Sorok közötti hézag: lásd a furatelrendezést
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
