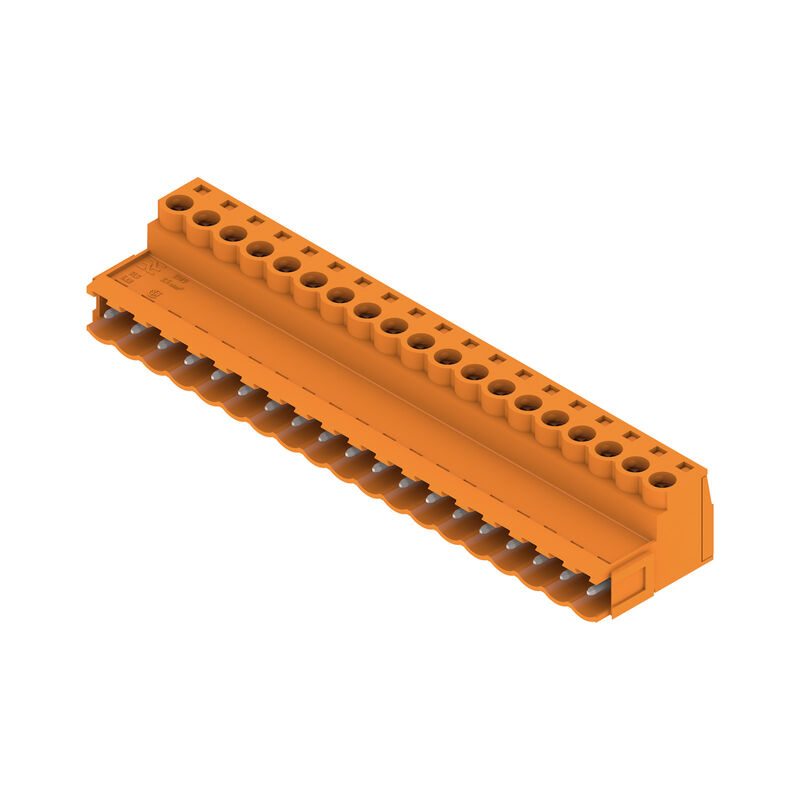

SLS 5.08/19/180B SN OR BX
Imagen de producto

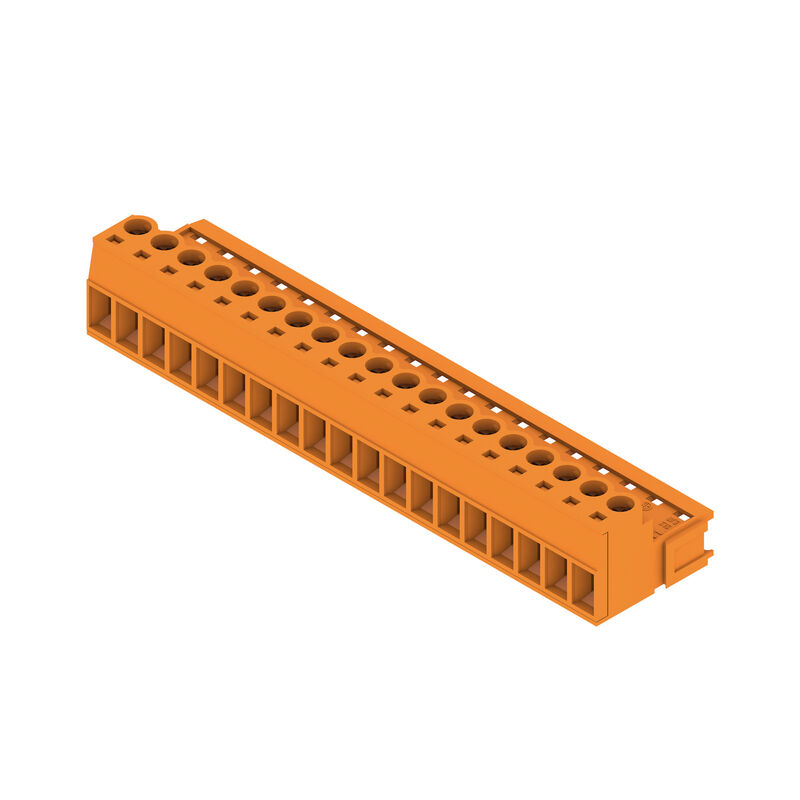

SLS 5.08/19/180B SN OR BX
Imagen de producto
SLS 5.08/19/180B SN OR BX
Dimensional drawing
SLS 5.08/19/180B SN OR BX
Graph
SLS 5.08/19/180B SN OR BX
Graph
SLS 5.08/19/180B SN OR BX
Graph
SLS 5.08/19/180B SN OR BX
Ventaja del producto
Lower assembly costs
Secure in a matter of seconds
SLS 5.08/19/180B SN OR BX
Ventaja del producto
Flexible application options
For 3 connection systems

SLS 5.08/19/180B SN OR BX

Conector para placa c.i., clavija macho, 5.08 mm, Número de polos: 19, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 3.31 mm², Caja

N.º de artículo 1645170000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 8 Es contrapieza de 14 Productos relacionados 32
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., clavija macho, 5.08 mm, Número de polos: 19, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 3.31 mm², Caja
Código
1645170000
Tipo
SLS 5.08/19/180B SN OR BX
GTIN (EAN)
4008190284381
Cantidad
18 Pieza
Valores característicos del producto
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Profundidad
22.2 mm
Profundidad (pulgadas)
0.874 inch
Altura
15.3 mm
Altura (pulgadas)
0.602 inch
Peso neto
28.453 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Termékcsalád
OMNIMATE Signal - Serie BL/SL 5.08
Csatlakozás típusa
Conexión de campo
Vezetékcsatlakozás-technika
Conexión brida-tornillo
Raszter mm-ben (P)
5.08 mm
Paso en pulgadas (P)
0.2 "
Dirección de salida de conductor
180°
Número de polos
19
L1 en mm
91.44 mm
L1, inch
3.6 "
Número de series
1
Érintkezősorok száma
1
Protección contra contacto según DIN VDE 57106
insertado con los dedos / no insertado por presión de mano
Érintésvédelem a DIN VDE 0470 szerint
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
completamente montado
Térfogati ellenállás
≤5 mΩ
Kódolható
Sí
Longitud de desaislado
7 mm
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
Punta de destornillador normativa
DIN 5264-A
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
4 N
Fuerza de extracción/polo, máx.
3 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0.4 Nm
      • máx.:
        0.5 Nm

Datos del material

Materiales aislantes
PBT
Color
naranja
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Resistencia del aislamiento
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas del contacto del conector
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

Sección de embornado, mín.
0.13 mm²
3.31 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0.2 mm²
Rígido, máx. H05(07) V-U
2.5 mm²
Semirrígido, mín H07V-R
0.2 mm²
semirrígido, máx. H07V-R
2.5 mm²
Flexible, mín. H05(07) V-K
0.2 mm²
Flexible, máx. H05(07) V-K
2.5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2.5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0.2 mm²
con terminal tubular según DIN 46 228/1, máx.
2.5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0.5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1.5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2.5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0.75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
21.5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
16 A
Corriente nominal, número de polos mín. (Tu=40 °C)
18 A
Corriente nominal, número de polos máx. (Tu=40 °C)
14 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Datos nominales según CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
15 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
14 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Csomagolás
Caja
VPE hosszúság
350 mm
Anchura VPE
137 mm
Altura de VPE
30 mm

Pruebas tipo

Test: Durability of markings
  • Estándar:
    VDE 0627, inscripción 7, artículo 3/6.86
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    VDE 0609, apartado 1 06.83, EN 60947-1 03.91
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      H05V-U2.5
    • Tipo de conductor y sección de conductor:
      H05V-K2.5
    • Tipo de conductor y sección de conductor:
      AWG 28
    • Tipo de conductor y sección de conductor:
      AWG 14
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    EN 60947-1/1991, sección 8.2.4.3
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    0,7 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
    • Tipo de conductor y sección de conductor:
      H07V-K2.5
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    EN 60947-1/1991, sección 8.2.4.4
  • Requerimiento:
    ≥5 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/7
  • Evaluación:
    superado
  • Requerimiento:
    ≥50 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
    • Tipo de conductor y sección de conductor:
      H07V-K2.5
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
