特性

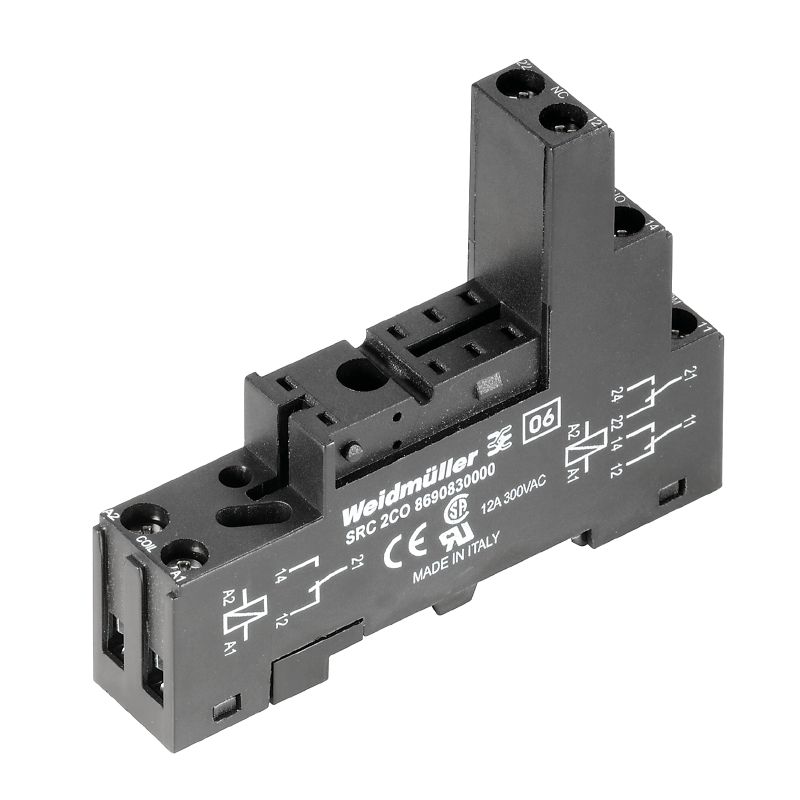

| 版本 | RIDERSERIES FG, 继电器底座, 触点数量: 2, 转换触点, 螺钉联接 |
| 订货号 | 8690830000 |
| 类型 | SRC 2CO |
| GTIN (EAN) | 4032248361519 |
| 数量 | 10 PC |

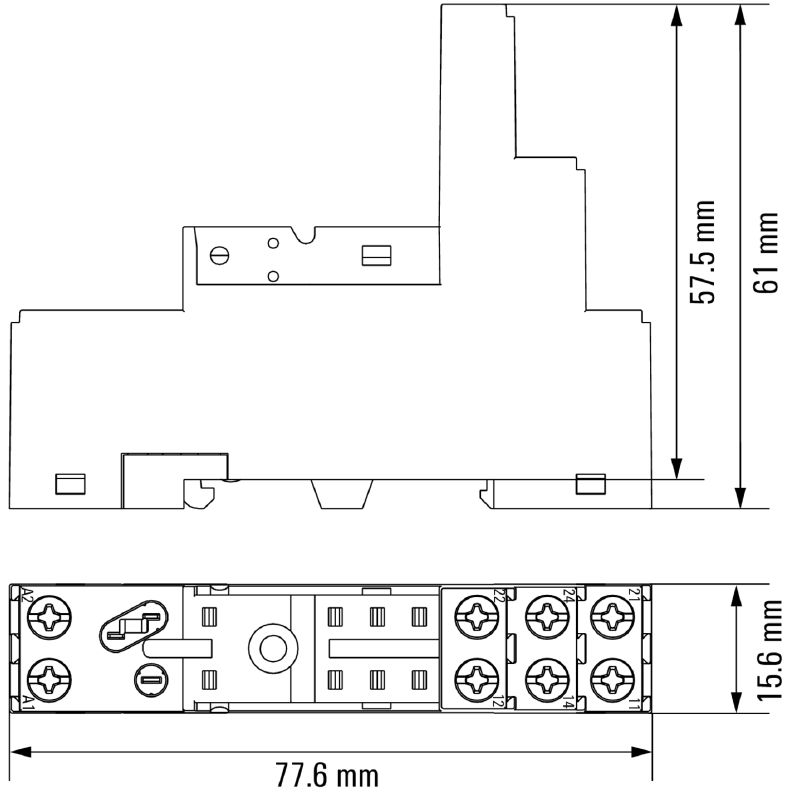

| 深 | 61 mm |
| 深度 (英寸) | 2.402 inch |
| 高度 | 77.6 mm |
| 高度 (英寸) | 3.055 inch |
| 宽度 | 15.6 mm |
| 宽度 (英寸) | 0.614 inch |
| 净重 | 43.26 g |
| 存储温度 | -40 °C...70 °C |
| 工作温度 | -40 °C...70 °C |
| 湿度 | 40°C / 93% 相对湿度，无凝结 |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| cURus 证书号 | E223759 |
| 持续电流 | 12 A |
| 触点类型 | 2 转换触点 |
| 导轨 | TS 35 |
| 颜色编码 | 黑色 |
| 控制端 - 负载端间的耐压强度 | 2,5 KVeff / 1 Min. |
| 相邻触点的介电强度 | 2,5 KVeff / 1 Min. |
| 防护等级 | IP20 |
| 标准 | UL508 |
| cURus 证书号 | E223759 |
| 导线连接方式 | 螺钉联接 |
| 额定连接下的裸线长度 | 7 mm |
| 最小拧紧力矩 | 0.5 Nm |
| 最大拧紧力矩 | 0.8 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 1.5 mm² |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 2.5 mm² |
| 多股软导线的最小压接面积（双线） | 0.5 mm² |
| 多股软导线的最大压接面积（双线） | 2.5 mm² |
| 螺丝刀口尺寸 | 尺寸 PH1 |
| 间距 P（单位：mm） | 5 mm |
| 认证/证书/一致性声明 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35365) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66691) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8690830000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8690830000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| 认证 |    |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E223759 |
