特性

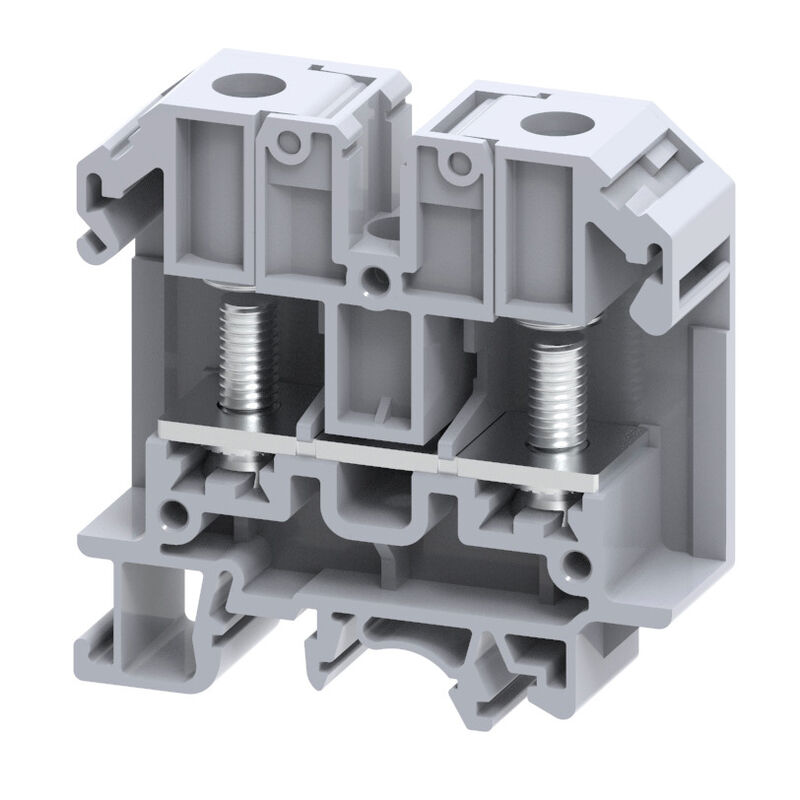

| 版本 | 螺柱连接端子, 螺栓联接, 灰色, 35 mm², 125 A, 1000 V, 联接点数量: 2, 层数: 1, TS 35, TS 32, V-0, 聚酰胺 |
| 订货号 | 2614960000 |
| 类型 | SRL 6 |
| GTIN (EAN) | 4050118654011 |
| 数量 | 50 PC |
| 深 | 63.1 mm |
| 深度 (英寸) | 2.484 inch |
| 高度 | 63.9 mm |
| 高度 (英寸) | 2.516 inch |
| 宽度 | 18 mm |
| 宽度 (英寸) | 0.709 inch |
| 净重 | 31 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | 聚酰胺 |
| 颜色编码 | 灰色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 |
TS 35
TS 32 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 安装方式 | 卡入安装式支持轨道 |
| 开放端 | 右方 |
| 防爆版 | 不 |
| 2 x 电缆接头 DIN 46 234 | 1.5…35 mm² |
| 2 x 电缆接头 DIN 46 235 | 1.5…35 mm² |
| 导线最大压接面积 AWG | AWG 2 |
| 导线最小压接面积 AWG | AWG 22 |
| 导线连接截面积，单股硬导线，最大 | 35 mm² |
| 导线连接截面积，单股硬导线，最小 | 1.5 mm² |
| 扁平插套联接的螺栓尺寸 | M 6 |
| 接线截面积，多股线，最大 | 35 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 最大压接面积 软导线 | 35 mm² |
| 最大压接面积，螺栓联接 | 35 mm² |
| 最大拧紧力矩 | 3 Nm |
| 最小多股导线接线截面积 | 1.5 mm² |
| 最小拧紧力矩 | 3 Nm |
| 电缆终端 DIN 46 234 | 1.5…35 mm² |
| 电缆终端 DIN 46 235 | 1.5…35 mm² |
| 联接点数量 | 2 |
| 联接类型 | 螺栓联接 |
| 螺栓接头的最小压线范围 | 1.5 mm² |
| 连接方向 | 水平进线 |
| 最大导线截面积 (cCSAusX) | 8 AWG |
| 最小导线截面积 (cCSAusX) | 22 AWG |
| 证书号 (cCSAus) | 70198655 |
| 导线最大压接面积 AWG | AWG 2 |
| 导线最小压接面积 AWG | AWG 22 |
| 导轨 |
TS 35
TS 32 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 35 mm² |
| 额定电压 | 1,000 V |
| 额定直流电压 | 1,000 V |
| 额定电流 | 125 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.26 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 4 W |
| 污染等级 | 3 |
| 过压等级 | III |
| cURus 证书号 | . |
| 最大导线尺寸 工厂接线 (cURus) | 2 AWG |
| 最大导线尺寸 现场接线 (cURus) | 2 AWG |
| 最小导线尺寸 工厂接线 (cURus) | 22 AWG |
| 最小导线尺寸 现场接线 (cURus) | 22 AWG |
| 电压大小 B （cURus） | 600 V |
| 电压大小 C （cURus） | 600 V |
| 电流大小 B （cURus） | 115 A |
| 电流大小 C （cURus） | 115 A |
| 认证/证书/一致性声明 | [DE PT1001 20230213 001 ISSUE01](https://mdcop.weidmueller.com/mediadelivery/asset/900_293616) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102435) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2614960000) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | . |
