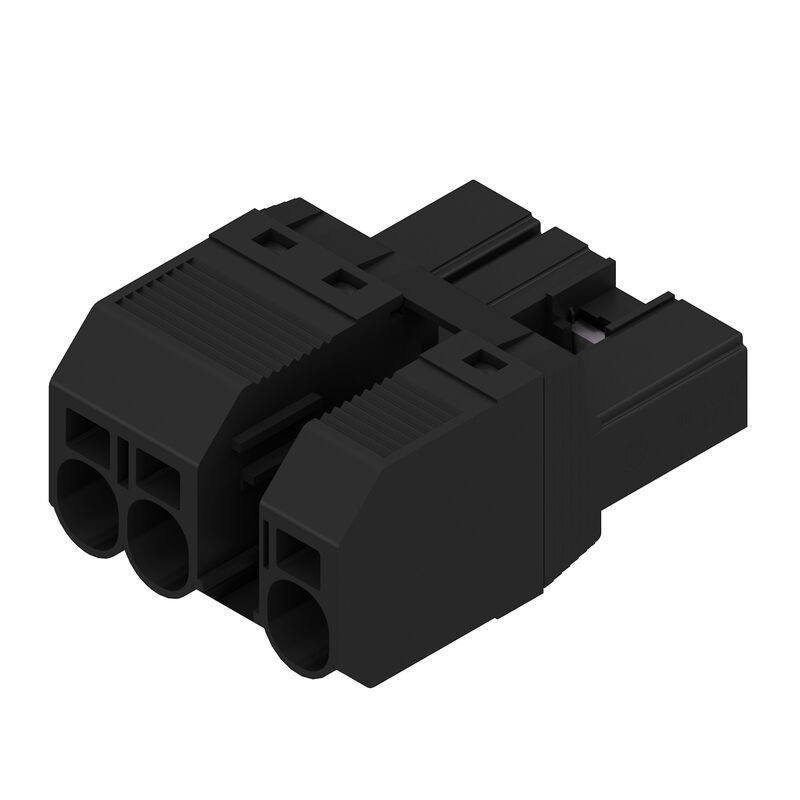

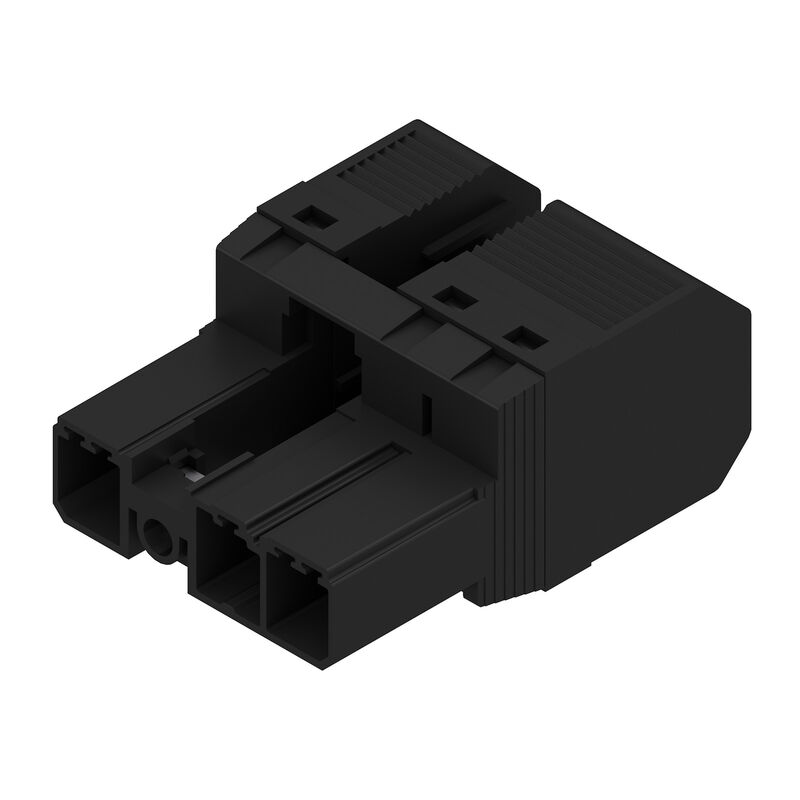

接插件SVF 7.62HP/03/180MSF3 SN BK BX — 产品图片

下载技术数据页相关商品

接插件SVF 7.62HP/03/180MSF3 SN BK BX

PCB 接插件, 反向插头, 7.62 mm, 回路数: 3, 180°, PUSH IN 不带执行器, 弹片联接, 压接范围，最大 : 10 mm², 盒装

商品编号 1061130000

特性

通用订货数据

版本	PCB 接插件, 反向插头, 7.62 mm, 回路数: 3, 180°, PUSH IN 不带执行器, 弹片联接, 压接范围，最大 : 10 mm², 盒装
订货号	1061130000
类型	SVF 7.62HP/03/180MSF3 SN BK BX
GTIN (EAN)	4032248810635
数量	50 PC
产品数据	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10
包装	盒装

尺寸和重量

深	47.7 mm
深度 (英寸)	1.878 inch
高度	23.4 mm
高度 (英寸)	0.921 inch
宽度	31.36 mm
宽度 (英寸)	1.235 inch
净重	2.1 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统参数

产品系列	OMNIMATE 电源 - BV/SV 7.62HP 系列
联接类型	现场接线
导线连接方式	PUSH IN 不带执行器弹片联接
间距 P（单位：mm）	7.62 mm
间距 P（单位：inch）	0.3 "
导线出线方向	180°
回路数	3
L1（mm）	22.86 mm
L1（inch）	0.9 "
层数	1
插针排数	1
额定横截面	6 mm²
防触电保护（按照DIN VDE57106）	手指安全保护
防触电保护（按照DIN VDE 0470）	IP 20 已插入
防护等级	IP20
通道电阻	4.50 mΩ
可编码	是
剥线长度	12 mm
螺钉法兰的最小扭矩	0.2 Nm
螺钉法兰的最大扭矩	0.3 Nm
直杆螺丝刀口尺寸	0.6 x 3.5
插拔次数	25

材料数据

绝缘材料	PA GF
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	II
相比漏电起痕指数（CTI）	≥ 500
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
插头触点叠层结构	4...6 µm Sn 词汇表
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	125 °C
最小安装温度	-25 °C
最大安装温度范围	125 °C

适用导线

压接范围，最小	0.5 mm²
压接范围，最大	10 mm²
单股导线的，最小值 H05(07) V-U	0.5 mm²
单股导线的，最大值 H05(07) V-U	6 mm²
多股硬导线，最小值 H07V-R	10 mm²
多股硬导线，最大值 H07V-R	10 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²
软导线，最大压接面积 H05(07) V-K	10 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	1.5 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	6 mm²
带导线管状端头，DIN 46228 部分 1，最小	1.5 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	6 mm²
可压接导线	导线连接截面积: 型号: 细绞线标称值: 2.5 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0186100000 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019170000 导线连接截面积: 型号: 细绞线标称值: 4 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0244100000 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019200000 导线连接截面积: 型号: 细绞线标称值: 6 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0191900000 剥线长度: 标称值: 14 mm 推荐的管状端头: 0533500000 导线连接截面积: 型号: 细绞线标称值: 1.5 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9019140000 剥线长度: 标称值: 12 mm 推荐的管状端头: 9004060000
参考文本	塑料套环的外径不应大于节距 (P) 根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	57 A
额定电流，最大回路数 (Tu = 20°C)	50 A
额定电流，最小回路数 (Tu = 40°C)	57 A
额定电流，最大回路数 (Tu = 40°C)	45 A
额定电压值（过电压等级II/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级2）	800 V
额定电压值（过电压等级III/污染等级3）	800 V
额定冲击电压（过压等级 II/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级2）	8 kV
额定冲击电压（过压等级III/污染等级3）	8 kV
瞬时耐电流	3 x 1s ， 420 A
最小爬电距离	12.7 mm
最小电气间隙	12.7 mm

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1121690
额定电压 (使用组 B / CSA)	600 V
额定电压 (使用组 C / CSA)	600 V
额定电压 (使用组 D / CSA)	600 V
额定电流 (使用组 B / CSA)	36 A
额定电流 (使用组 C / CSA)	36 A
额定电流 (使用组 D / CSA)	5 A
导线最小压接面积，AWG,	AWG 24
导线最大压接面积，AWG	AWG 10
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	600 V
额定电压 (使用组 C / UL 1059)	600 V
额定电压 (使用组 D / UL 1059)	600 V
额定电流 (使用组 B / UL 1059)	39 A
额定电流 (使用组 C / UL 1059)	39 A
额定电流 (使用组 D / UL 1059)	5 A
导线最小压接面积，AWG	AWG 24
导线最大压接面积，AWG	AWG 10
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	354 mm
VPE 宽度	135 mm
VPE 高度	61 mm

类型测试

测试标识的耐久性	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96 测试: 原产地标志, 类型鉴别, 插口距评价: 可用测试: 耐久性评价: 传递
测试：误用（不可互换）	标准: DIN EN 61984 章节 6.3 和 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08 测试: 电码单元旋转 180° 评价: 传递测试: 旋转 180°，无编码元件评价: 传递
测试可夹紧截面积	标准: DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 04.08 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 导体类型和导线截面积: 实心 6 mm² 导体类型和导线截面积: 扭绞 6 mm² 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 导体类型和导线截面积: AWG 14/1 导体类型和导线截面积: AWG 14/19 评价: 传递
导体损坏和意外松动测试	标准: DIN EN 60999-1 章节 9.4 / 12.00 要求: 0.3 kg 导线类型: 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 导体类型和导线截面积: AWG 20/1 导体类型和导线截面积: AWG 20/19 评价: 传递要求: 1.4 kg 导线类型: 导体类型和导线截面积: H07V-U6 导体类型和导线截面积: H07V-K6 导体类型和导线截面积: AWG 10/1 导体类型和导线截面积: AWG 10/19 评价: 传递
拉出测试	标准: DIN EN 60999-1 章节 9.5 / 12.00 要求: ≥20 N 导线类型: 导体类型和导线截面积: H05V-U0.5 导体类型和导线截面积: H05V-K0.5 导体类型和导线截面积: AWG 20/1 导体类型和导线截面积: AWG 20/19 评价: 传递要求: ≥80 N 导线类型: 导体类型和导线截面积: H07V-U6 导体类型和导线截面积: H07V-K6 导体类型和导线截面积: AWG 10/1 导体类型和导线截面积: AWG 10/19 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
