TRPL 24VDC 2CO
Abbildung ähnlich
TRPL 24VDC 2CO
Abbildung ähnlich
TRPL 24VDC 2CO

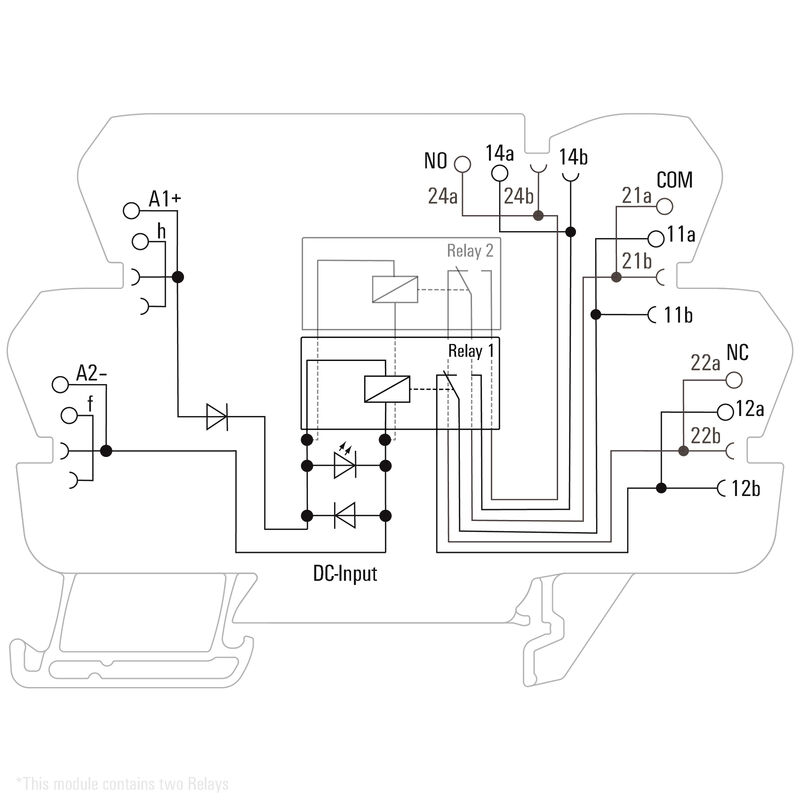

Schaltbild
TRPL 24VDC 2CO
Diagramm
Lastgrenzkurve DC
Ohmsche Last
TRPL 24VDC 2CO
Diagramm
Elektrische Lebensdauer
230 V AC ohmsche Last
TRPL 24VDC 2CO
Maßbild
TRPL 24VDC 2CO
Sonstiges
Typenschlüssel

TRPL 24VDC 2CO

Moduly TERMSERIES - kompaktní, Reléový modul, Počet kontaktů: 2, x 1 kontakt CO AgNi, Jmenovité řídicí napětí: 24 V DC ±20 %, Trvalý proud: 6 A, PUSH IN, Testovací tlačítko k dispozici: No

ID výrobku 2773960000
Otevřít v konfigurátoru
Stáhnout datový list Engineering Support Produkt Downloads
Zubehör 29 Verwandte Artikel 6
Homologaciones Všeobecné objednací údaje Dimensions and weights Teploty Environmental Product Compliance Bemessungsdaten UL Control side Côté charge Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Data připojení Классификации

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197

Všeobecné objednací údaje

Ausfuehrung
Moduly TERMSERIES - kompaktní, Reléový modul, Počet kontaktů: 2, x 1 kontakt CO AgNi, Jmenovité řídicí napětí: 24 V DC ±20 %, Trvalý proud: 6 A, PUSH IN, Testovací tlačítko k dispozici: No
Best.-Nr.
2773960000
Art
TRPL 24VDC 2CO
GTIN (EAN)
4064675037736
VPE
10 Stück

Dimensions and weights

Tiefe
62,5 mm
Profundidad (pulgadas)
2,461 inch
Höhe
89,4 mm
Высота (в дюймах)
3,52 inch
Breite
12,8 mm
Breite (inch)
0,504 inch
Nettogewicht
53,4 g

Teploty

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…60 °C
Feuchtigkeit
5...85 % rel. Feuchte, Tu = 40 °C, keine Betauung

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
75e5f661-708e-44b0-9fc2-4f6c675b3b71

Bemessungsdaten UL

Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiterart
feindrähtige Kupferleiter
starre Kupferleiter
Verschmutzungsgrad
2

Control side

Nennsteuerspannung
24 V DC ±20 %
Nennstrom DC
18 mA
Nennleistung
430 mW
Spulenwiderstand
3388 Ω ± 10 %
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode
Verpolungsschutz

Côté charge

Nennschaltspannung
250 V AC
Dauerstrom
6 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
250 V
Schaltspannung DC, max.
250 V
min. Schaltleistung
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Einschaltstrom
20 A / 20 ms
Schaltleistung AC (ohmsch), max.
1500 VA
Schaltleistung DC (ohmsch), max.
144 W @ 24V
Kontaktausführung
2 x 1 Wechsler (AgNi)
Mechanische Lebensdauer
5 x 106 Schaltungen

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
Nein
Farbe
schwarz

Isolationskoordination

Verschmutzungsgrad
2
Überspannungskategorie
III
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 6 mm
Spannungsfestigkeit Steuerseite - Lastseite
4 kVeff / 1 Min.
Art der Isolation Eingang - Ausgang
verstärkte Isolierung
Spannungsfestigkeit benachbarte Kontakte
4 kVeff / 1 min
Art der Isolation benachbarte Kontakte
verstärkte Isolierung
Spannungsfestigkeit offener Kontakt
1 kVeff / 1 min
Spannungsfestigkeit zur Tragschiene
4 kVeff / 1 Min.
Stehstoßspannung
6 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cULus)
E141197

Data připojení

Leiteranschlusstechnik
PUSH IN
Abisolierlänge Bemessungsanschluss
9 mm
Klemmbereich, Bemessungsanschluss
1,5 mm²
Klemmbereich, min.
0,14 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.
0,35 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5 mm²
Klingenmaß
0,6 x 3,5 mm

Классификации

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
