特性
| 版本 | 远程 I/O 模块, IP20, 模拟信号, 输出, 2 通道, 电流/电压 |
| 订货号 | 2566100000 |
| 类型 | UR20-2AO-UI-16-DIAG |
| GTIN (EAN) | 4050118575736 |
| 数量 | 1 PC |
| 深 | 76 mm |
| 深度 (英寸) | 2.992 inch |
| 高度 | 120 mm |
| 高度 (英寸) | 4.724 inch |
| 宽度 | 11.5 mm |
| 宽度 (英寸) | 0.453 inch |
| 净重 | 83 g |
| 存储温度 | -40 °C ... +85 °C |
| 工作温度 | -20 °C ... +60 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| FSR 中 T min. 与 T max. 间最大误差 | 0.24 % |
| FSR 中信道间串扰 | 0.001 % |
| 分辨率 | 16 Bit |
| 单独信道诊断 | 是 |
| 单调性 | 是 |
| 响应时间 | 1ms / 2 通道 |

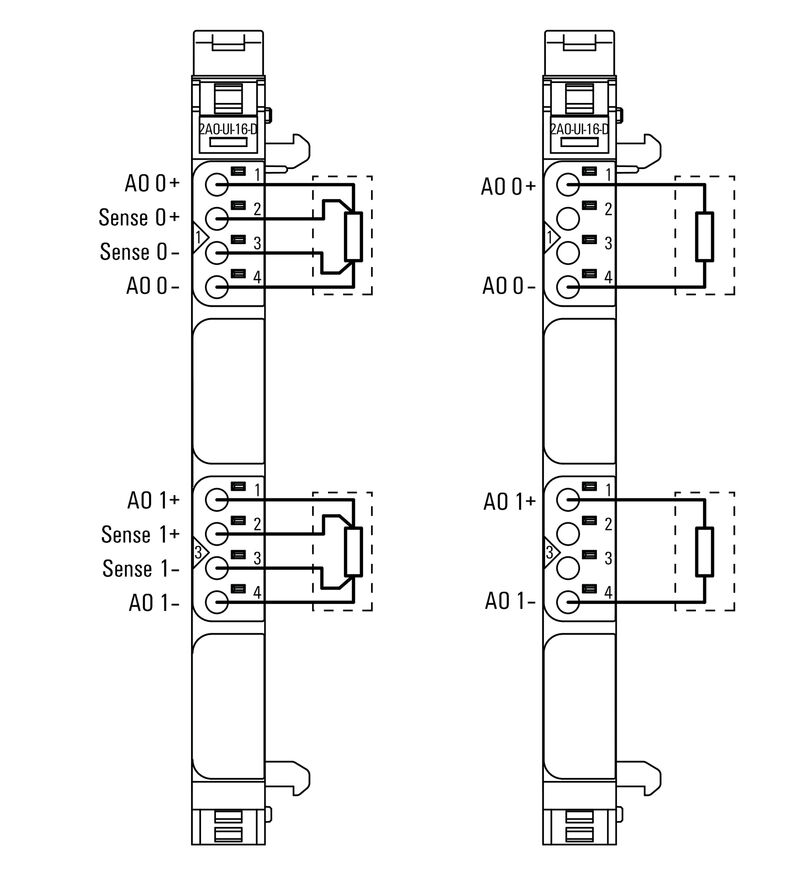

| 执行器联接 |
2线制 (自动检测)
4-线 |
| 替换值 | 是 |
| 模块诊断 | 是 |
| 模拟输出数量 | 2 |
| 温度系数 | 30 ppm/K |
| 电压负载电阻 | > 1 kΩ (在环境温度 > 50 °C 时, 最大传感器总电流 = 25 mA) |
| 短路保护 | 是 |
| 精度 | ±0,1 % FSR max., 0,05 % FSR typ. |
| 负载阻抗电流 | < 600Ω |
| 输出种类 |
电压 (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V, ±5 V)
电流 (0…20 mA 或 4…20 mA) |
| 重复精度 | < 1 mV eff. |
| 单股导线最大截面 | 1.5 mm² |
| 单股导线的最大压接面积 (AWG) | AWG 16 |
| 单股导线的最小压接面积 | 0.14 mm² |
| 单股导线的最小压接面积 (AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 16 |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 最大压接面积 软导线 | 1.5 mm² |
| 最小多股导线接线截面积 | 0.14 mm² |
| 联接类型 | PUSH IN |
| 冲击 | 15 g 历时 11 ms，半正弦波，根据 IEC 60068-2-27 |
| 导轨 | TS 35 |
| 抗震性 |
5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 振幅，符合标准IEC 60068-2-6。
8.4 Hz ≤ f ≤ 150 Hz: 1 g 加速度，符合标准IEC 60068-2-6。 |
| 检测电压 | 500 V |
| 污染等级 | 2 |
| 空气压力（储存） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（工作） | ≥ 795 hPa (高度≤ 2000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（运输） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气湿度(储存） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（工作） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（运输） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 过压等级 | II |
| 阻燃等级符合 UL 94 | V-0 |
| I 电流消耗系统类型 | 8mA |
| 供电电压 |
24 V DC +20 %/ -15 %
通过系统总线 |
| 电流消耗 IOUT (相应电源段) | 110 mA |
| 接口 | U-远程系统总线 |
| 模块类型 | 模拟输出模式 |
| 系统总线传输速率, 最大值 | 48 Mbit |
| 绝缘 | 电流通道之间直流 500 V |
| 联接类型 | PUSH IN |

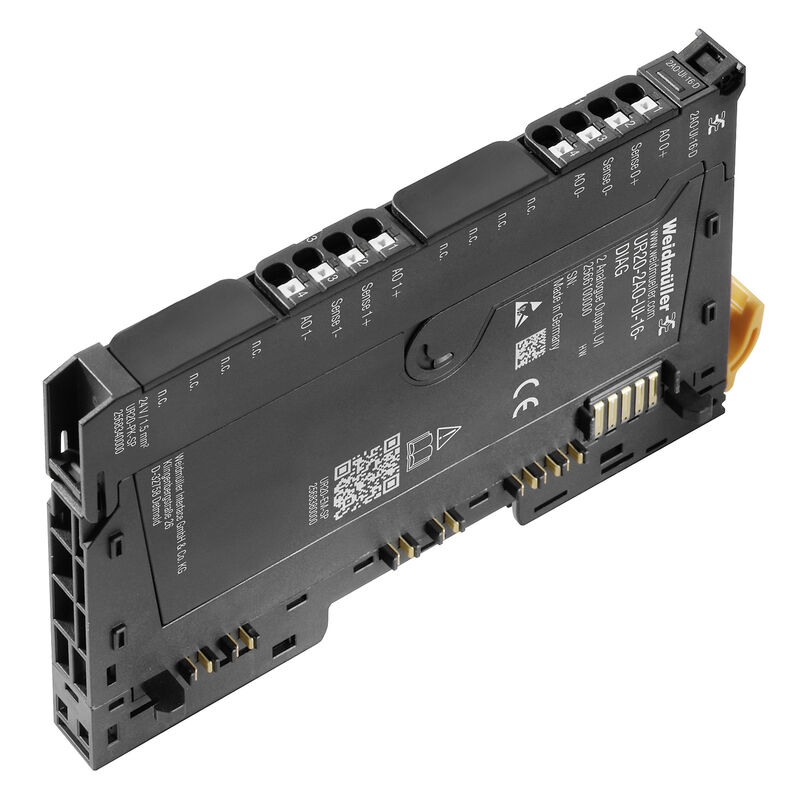

| 图片标题-02 | 产品图片 |
| 认证/证书/一致性声明 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262425) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281435) |
| 工程数据 |
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245718) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2566100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2566100000) |
| 软件 | [Firmware -- Current firmware UR20-2AO-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_206397) |
| 用户文档 |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| ECLASS 14.0 | 27-24-26-01 |
| 认证 |                  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
| 证书编号 (cULusEX) | E223527 |
