特性
| 版本 | 远程 I/O 模块, IP20 |
| 订货号 | 2920830000 |

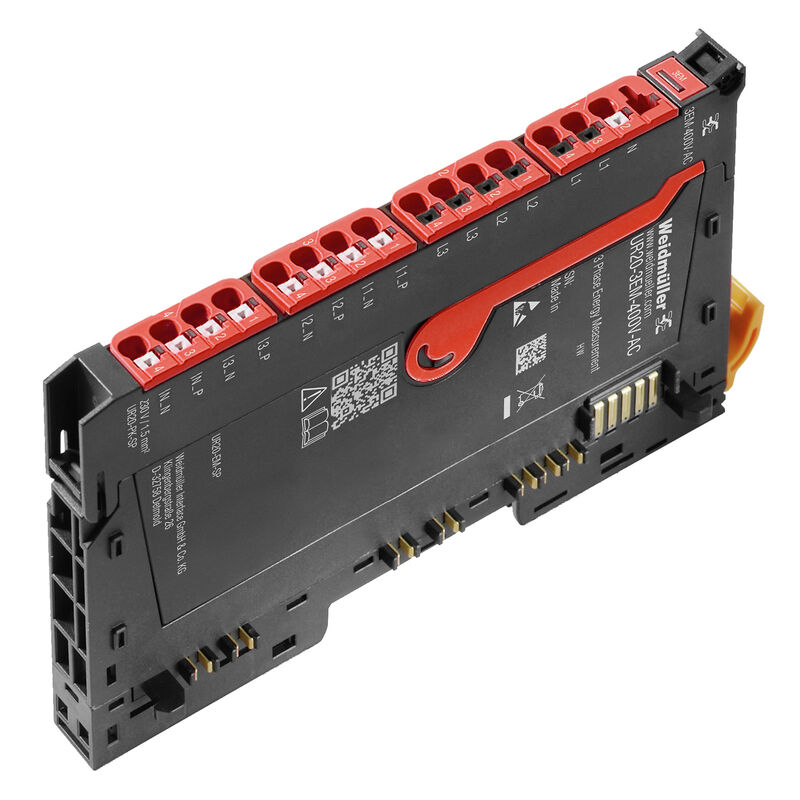

| 类型 | UR20-3EM-400V-AC-CT1A |
| GTIN (EAN) | 4099986601680 |
| 数量 | 1 PC |
| 深 | 76 mm |
| 深度 (英寸) | 2.992 inch |
| 高度 | 120 mm |
| 高度 (英寸) | 4.724 inch |
| 宽度 | 11.5 mm |
| 宽度 (英寸) | 0.453 inch |
| 净重 | 91 g |
| 存储温度 | -40 °C ... +85 °C |
| 工作温度 | -20 °C ... +60 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| 供电系统频率 | 45…65 Hz |
| 分辨率 |
每通道 16 Bit（内部 24 bit）
32 位（能量计数器） |
| 单独信道诊断 | 是 |
| 可接转换器比率 | 1:1 |
| 数量 | 3 |
| 模块诊断 | 是 |
| 测量方法 | 采用高分辨率调制器(外导线中电流测量值) |
| 测量精度 |
最终值的 0.25% (U / I)
计算值的 0.5% 0.75% 的谐波 |
| 电压的测量类型 | CAT III (according to IEC 61010-1), CAT II (according to IEC 61010-1) for installations with rated voltage to earth > 300 V |
| 电流测量抽样率 | 1.024 MHz 的 Sigma Delta ADC（相关带宽为 40 Hz 至 3.3 kHz） |
| 绝缘 | 增强绝缘 |
| 谐波分析 | up to 43rd |
| 输入阻抗电压 | 1.881 MΩ |
| 额定功率 | 0…1 A AC |
| 额定电压 |
300 V eff AC (L-N)
520 V eff AC (L-L) according to table I.1 of IEC 61010-1:2010/AMD1:2016/COR1:2019 |
| 单股导线最大截面 | 1.5 mm² |
| 单股导线的最大压接面积 (AWG) | AWG 16 |
| 单股导线的最小压接面积 | 0.14 mm² |
| 单股导线的最小压接面积 (AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 16 |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 数量 | 3 |
| 最大压接面积 软导线 | 1.5 mm² |
| 最小多股导线接线截面积 | 0.14 mm² |
| 联接类型 | PUSH IN |
| 导轨 | TS 35 |
| 抗震性 |
5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 振幅，符合标准IEC 60068-2-6。
8.4 Hz ≤ f ≤ 150 Hz: 1 g 加速度，符合标准IEC 60068-2-6。 |
| 污染等级 | 2 |
| 空气压力（储存） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（工作） | ≥ 795 hPa (高度≤ 2000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（运输） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气湿度(储存） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（工作） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（运输） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 过压等级 | II |
| 阻燃等级符合 UL 94 | V-0 |
| I 电流消耗系统类型 | 8mA |
| 供电电压 |
24 V DC +20 %/ -15 %
通过系统总线 24V DC +20 %/-15 % (according to IEC 61131) 24V DC +30%/-25% (according to DNV GL) |
| 电流消耗 IIN (相应电源段) | <35 mA |
| 接口 | U-远程系统总线 |
| 模块类型 | 能量测量模块 |
| 现场总线协议 |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| 系统总线传输速率, 最大值 | 192 Mbit |
| 绝缘 | 电流通道之间500 V DC |
| 联接类型 | PUSH IN |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319041) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001605 |
| ETIM 7.0 | EC001605 |
| ETIM 8.0 | EC001605 |
| ETIM 9.0 | EC001605 |
| ECLASS 12.0 | 27-24-26-09 |
| ECLASS 13.0 | 27-24-26-09 |
| ECLASS 14.0 | 27-24-26-09 |
