特性

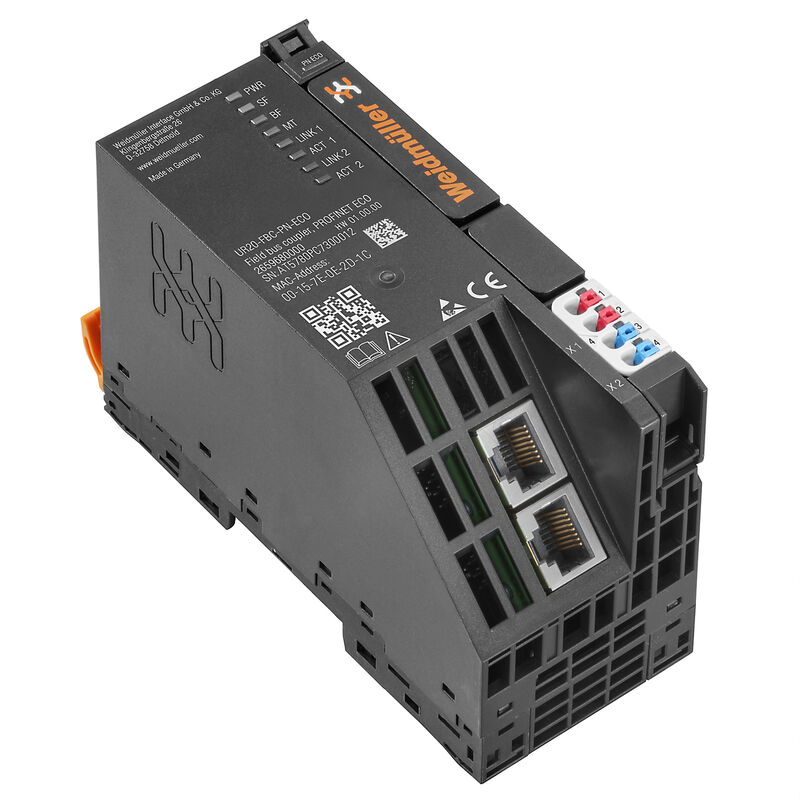

| 版本 | 远程 I/O 现场总线耦合器, IP20, PROFINET RT |
| 订货号 | 2659680000 |
| 类型 | UR20-FBC-PN-ECO |
| GTIN (EAN) | 4050118674057 |
| 数量 | 1 PC |
| 深 | 76 mm |
| 深度 (英寸) | 2.992 inch |
| 高度 | 120 mm |
| 高度 (英寸) | 4.724 inch |
| 宽度 | 52 mm |
| 宽度 (英寸) | 2.047 inch |
| 净重 | 247 g |
| 存储温度 | -40 °C ... +85 °C |
| 工作温度 | 0 °C ... +50 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 98e19a7e-033b-4e68-93e3-c47b30de875e |
| 单股导线最大截面 | 1.5 mm² |
| 单股导线的最大压接面积 (AWG) | AWG 16 |
| 单股导线的最小压接面积 | 0.14 mm² |
| 单股导线的最小压接面积 (AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 16 |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 最大压接面积 软导线 | 1.5 mm² |
| 最小多股导线接线截面积 | 0.14 mm² |
| 联接类型 | PUSH IN |
| 冲击 | 15 g 历时 11 ms，半正弦波，根据 IEC 60068-2-27 |
| 导轨 | TS 35 |
| 抗震性 |
5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 振幅，符合标准IEC 60068-2-6。
8.4 Hz ≤ f ≤ 150 Hz: 1 g 加速度，符合标准IEC 60068-2-6。 |
| 检测电压 | 500 V |
| 空气压力（储存） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（工作） | ≥ 795 hPa (高度≤ 2000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（运输） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气湿度(储存） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（工作） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（运输） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 过压等级 | II |
| 阻燃等级符合 UL 94 | V-0 |
| I 电流消耗系统类型 | 80 mA |
| 供电电压 |
24 V DC +20 %/ -15 %
通过系统总线 |
| 系统供电电压和输入 | 24 V DC +20 %/ -15 % |
| 系统馈电流, 最大值 | 4 A |
| 馈电电流 IIN (输入电流路径) |
|
| 馈电电流 IIN (输入电流路径) , 最大值 | 10 A |
| Fast Startup | 是 |
| Profinet 系统冗余 S2 可用 | 无 |
| 冗余协议类型 | MRP |
| 参数数据 | 4,362 kByte |
| 快速启动时间，最大 | 500 ms |
| 接口 | U-远程系统总线 |
| 最大现场总线传输速度 | 100 Mbit/s |
| 模块最大数量 | 16 |
| 模块类型 | 总线联接器 |
| 流程数据 | 1,024 Byte |
| 现场总线协议 | PROFINET RT |
| 系统总线传输速率, 最大值 | 48 Mbit/s |

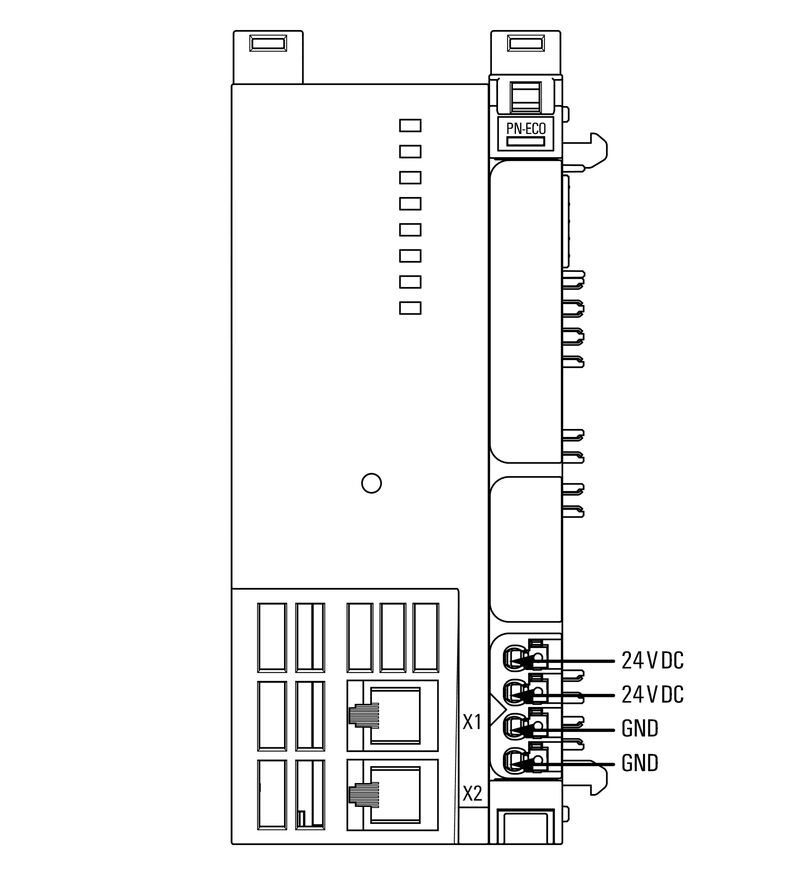

| 联接类型 | 2x RJ45 接插件 |
| 诊断数据 | 1,408 Byte |
| 产品信息 | The matching end brackets are included with the coupler. |
| 认证/证书/一致性声明 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) |
| 工程数据 |
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205624) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2659680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2659680000) |
| 产品更改通知 | [Release-Notes - Firmware, GSDML and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_248479) |
| 软件 |
[Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377)
[Firmware -- Current Firmware file PROFINET ECO coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_174755) [Device description -- Current GSDML file PROFINET ECO coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_174756) [Firmware -- Archiv Firmware files PROFINET-ECO coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_248475) [Device description -- Archive-GSDML_PROFINET-ECO coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_248476) |
| 用户文档 |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 9.0 | EC001603 |
| ECLASS 9.0 | 27-24-26-07 |
| ECLASS 9.1 | 27-24-26-07 |
| ECLASS 10.0 | 27-24-26-07 |
| ECLASS 11.0 | 27-24-26-07 |
| ECLASS 12.0 | 27-24-26-07 |
| ECLASS 13.0 | 27-24-26-07 |
| ECLASS 14.0 | 27-24-26-07 |
| 认证 |     |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
