特性
| 订货号 | 2904470000 |

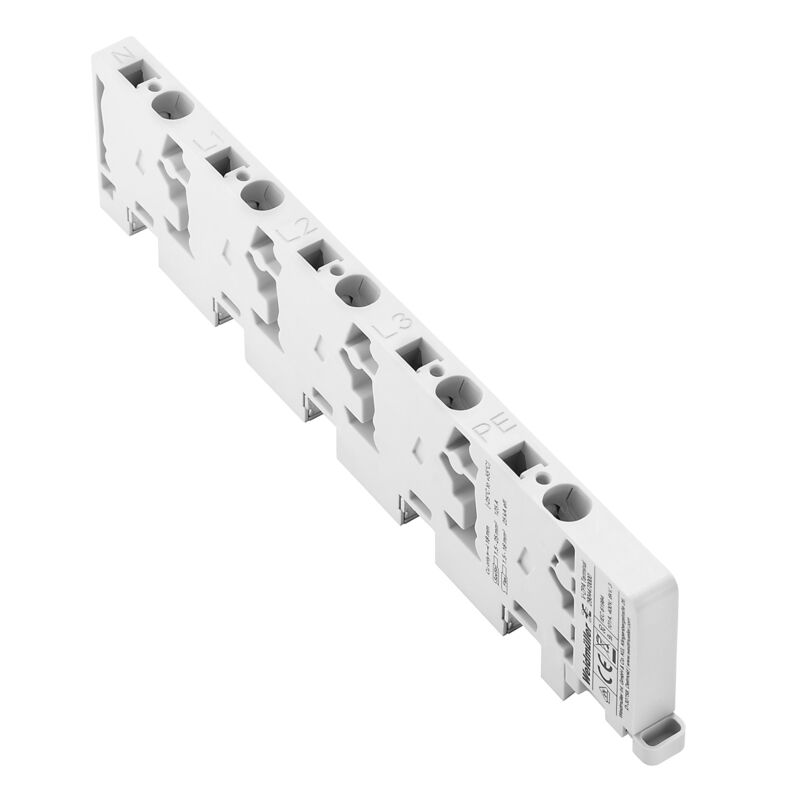

| 类型 | V-ZPA TERMINAL |
| GTIN (EAN) | 4099986010352 |
| 数量 | 1 PC |
| 深 | 54.3 mm |
| 深度 (英寸) | 2.138 inch |
| 高度 | 220.4 mm |
| 高度 (英寸) | 8.677 inch |
| 宽度 | 12.5 mm |
| 宽度 (英寸) | 0.492 inch |
| 净重 | 160 g |
| 工作温度 | -25 °C...55 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 光学功能显示 | 不 |
| 导轨 | 汇流排 |
| 工作海拔 | ≤ 2000 m |
| 类型 | 适配器插头 |
| 防护等级 | IP20 (安装后) |
| 颜色编码 | 灰色 |
| 污染等级 | 3 |
| 信号触点 | 否 |
| 回路数 | 5 |
| 工作电流, I最大值 | 125 A |
| 熔丝 |
NH00
100 A gG |
| 电压类型 | 交流电 |
| 额定电压（交流） | 240 V |
| 额定电流 IN | 101 A |
| 剥线长度 | 18 mm |
| 导线连接方式 | 弹片联接 |
| 额定连接下的压接范围 | 6 mm² |
| 压接范围，最小 | 1.5 mm² |
| 压接范围，最大 | 25 mm² |
| 单股导线的最小压接面积 | 1.5 mm² |
| 单股导线最大截面 | 25 mm² |
| 最小多股导线接线截面积 | 1.5 mm² |
| 最大压接面积 软导线 | 25 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 1.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 16 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 接线截面积，多股线，最大 | 25 mm² |
| 电压类型 | 交流电 |
| 额定电流 | 101 A |
| 回路数 | 5 |
| 防护等级 | IP20 (安装后) |
| 颜色编码 | 灰色 |
| 认证/证书/一致性声明 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_300068) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_310605) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2904470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2904470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2904470000&norm=0) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_295931) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 认证 |  |
| ROHS | 一致 |
是附件
雷击和电涌保护用于供电系统的 SPDs交流电压40Mm 汇流排VPU ZPA S IVPU ZPA S I 12,5 kA
雷击和电涌保护用于供电系统的 SPDs交流电压40Mm 汇流排VPU ZPA S IVPU ZPA S I 7,5 kA
