特性

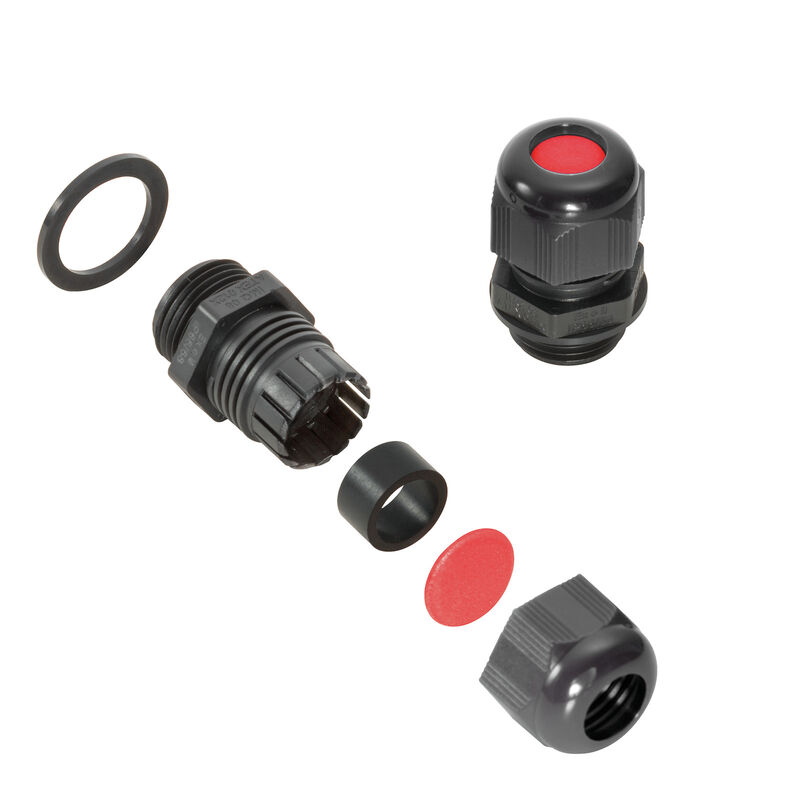

| 版本 | VG Exe 4J (防爆塑料电缆接头 4J Exe), 电缆接头, 直, M 20, 10 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30分钟), 聚酰胺 6 |
| 订货号 | 1461140000 |
| 类型 | VG M20 EXE SW |
| GTIN (EAN) | 4050118267297 |
| 数量 | 20 PC |
| 高度 | 30 mm |
| 高度 (英寸) | 1.181 inch |
| 净重 | 10.9 g |
| 工作温度 | -40 °C...80 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 标识 |
Ex e llC Gb
Ex tb IIIC Db IP66/68 |
| 电缆接头认证编号 (ATEX) | IMQ 13 ATEX 010 X |
| 电缆接头认证编号 (IECEx) | IECEx IMQ 13.0003X |
| 验收条件 |
ATEX
IECEX |
| AF 尺寸 1 | 24 mm |
| AF 尺寸 2 | 24 mm |
| 卤素 | 是 |
| 安装指导 | 参见安装指南 |
| 密封件 | CR |
| 带 GWDR 的承托类型 |
IP54
IP66 IP67 IP68 - 5 bar (30分钟) |
| 抗冲击力 | 4 J ATEX 版本 |
| 最大工作温度 | 80 °C |
| 最大电缆外径 | 12 mm |
| 最小工作温度 | -40 °C |
| 最小电缆外径 | 6 mm |
| 材料 | 聚酰胺 6 |
| 标准 |
IEC 60079-0
IEC 60079-7 IEC 60079-31 EN 60079-0 EN 60079-7 EN 60079-31 |
| 电缆接头 | 公制的 |
| 螺纹 （外部） | M 20 |
| 螺纹长度 | 10 mm |
| 螺距 | 1.5 mm |
| 防护等级 |
IP54
IP66 IP67 IP68 - 5 bar (30分钟) |
| 防爆类型 | Ex e 提高安全性 |
| 阻燃等级符合 UL 94 | HB |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54205) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1461140000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1461140000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-34 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-02 |
| ECLASS 13.0 | 27-14-08-02 |
| ECLASS 14.0 | 27-14-08-02 |
| 认证 | CE; EAC; ATEX; IECEX |
| ROHS | 一致 |
