VPU AC I 2 R 300/12.5 LH

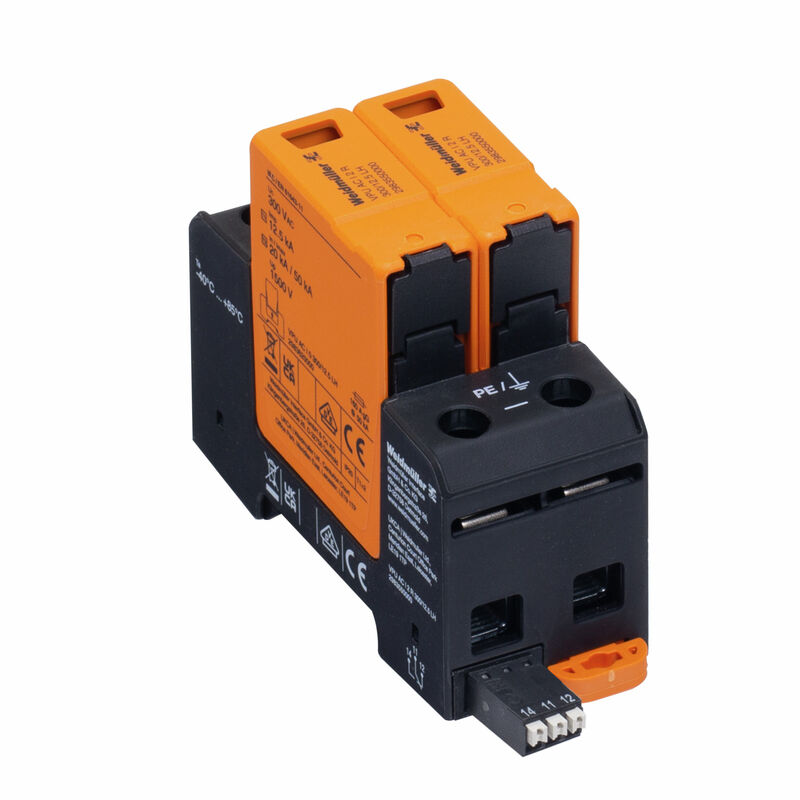

Obrázek výrobku
VPU AC I 2 R 300/12.5 LH
Symbol elektřiny
Schematic circuit diagram

VPU AC I 2 R 300/12.5 LH

Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, s dálkovým kontaktem, Jednofázový, TN-S

ID výrobku 2983550000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Náhradní díly 3 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Data připojení, vzdálené upozornění Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Data připojení Elektrické údaje Obecné údaje Záruka Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E354261

Všeobecné objednací údaje

Verze
Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, s dálkovým kontaktem, Jednofázový, TN-S
Číslo objednávky
2983550000
Typ
VPU AC I 2 R 300/12.5 LH
GTIN (EAN)
4099986839670
Množství
1 ks

Rozměry a hmotnosti

Hloubka
70 mm
Hloubka (v palcích)
2,756 inch
Výška
105 mm
Výška (v palcích)
4,134 inch
Šířka
36 mm
Šířka (v palcích)
1,417 inch
Čistá hmotnost
372 g

Teploty

Skladovací teplota
-40 °C...85 °C
Okolní teplota
…85 °C
Provozní teplota
-40 °C...85 °C
Vlhkost při provozní teplotě
Rel. vlhkost 5–95 %
Vlhkost
Rel. vlhkost 5–95 %

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Okolní teplota (provozní), max.
85 °C
Jmenovité napětí UN
240 V
MCOV (N-PE)
300 V
In
20 kA
Kategorie
SPD TYPE 4CA
Okolní teplota (provozní), min.
-40 °C
Č. osvědčení (cURus)
E354261
MODE
L-N
Measured. Limiting Voltage
1 200 V
Typ napětí
AC
Energetické sítě UL
Split-Phase

Data připojení, vzdálené upozornění

Délka odizolování
8 mm
Průřez pro připojené vodiče, pevné jádro, max.
1,5 mm²
Průřez pro připojené vodiče, pevné jádro, min.
0,14 mm²
Typ připojení
PUSH IN

Obecné údaje

Barevný
Oranžová
černá
Design
Instalační kryt; 2TE
Insta IP 20
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška
≤ 4000 m
Stupeň krytí
IP20 v instalovaném stavu
Verze
Ochrana proti přepětí
s dálkovým kontaktem

Koordinace izolace podle normy EN 50178

Categoría de sobretensión
III
Pollution severity
2

Jmenovité údaje IEC / EN

Courant de fuite à Un
6 µA
Doba odezvy / doba havarijního stavu
≤ 25 ns
Frekvenční rozsah, max.
60 Hz
Frekvenční rozsah, min.
50 Hz
Integrovaná záložní pojistka
Ne
Jelzőérintkező
250 V 1A 1CO
Kategorie požadavků podle normy IEC 61643-11
Typ I
Typ II
Koordinace energie (≤10 m)
Typ I
Typ II
Typ III
Max. trvalé napětí, Uc (AC)
300 V
Následná schopnost potlačit proud Ifi
Z technických důvodů nedostupné.
Ochranné pojistky
Není nutná pojistka ≤160 A gG
poziom ochrony UP żyła - żyła
1 500 V
Počet pólů
2
Spänningstyp
AC
Standardy
IEC 61643-11
EN 61643-11
UL 1449
Stupeň krytí Up při IN (L/N-PE)
≤1,5 kV
Síťové napětí
230 V / 400 V
Temporary surge voltage (over-voltage) - TOV
337 V
Tensione nominale (AC)
230 V
Testovací zkušební proud Iimp(10/350 µs) (L-PE)
12,5 kA
Třída požadavků podle normy EN 61643-11
T1
T2
Vybíjecí proud Imax. (8/20 µs) vodič-PE
50 kA
Vybíjecí proud In (8/20 µs) vodič-PE
20 kA
Zatížitelnost zkratovým proudem ISCCR
50 kA
Уровень защиты от перенапряжений UP жила - провод PE
1 500 V
저전압 네트워크
Jednofázový
TN-S

Data připojení

Délka odizolování
18 mm
Metoda připojení vodiče
Šroubové připojení
Utahovací moment, min.
3 Nm
Utahovací moment, max.
4,5 Nm
Rozsah sevření, jmenovité připojení
16 mm²
Upínací rozsah, min.
1,5 mm²
Upínací rozsah, max.
35 mm²
Průřez vodiče, pevný, min.
1,5 mm²
Průřez vodiče, pevný, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, min.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
25 mm²
Průřez připojení vodičů, splétané, min.
1,5 mm²
Průřez připojení vodičů, splétané, max.
35 mm²

Elektrické údaje

Typ napětí
AC

Obecné údaje

Počet pólů
2
Stupeň krytí
IP20 v instalovaném stavu
Barevný
Oranžová
černá

Záruka

Časový interval
5 let

Důležitá poznámka

Informace o produktu
Pro použití v DC aplikacích použijte pojistku SIBA Typ NH2XL aR/aSF DC 1500 V

Klasifikace

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
