电涌保护器VPU AC II F 4 300/40
产品图片
Abb.ähnlich
电涌保护器VPU AC II F 4 300/40

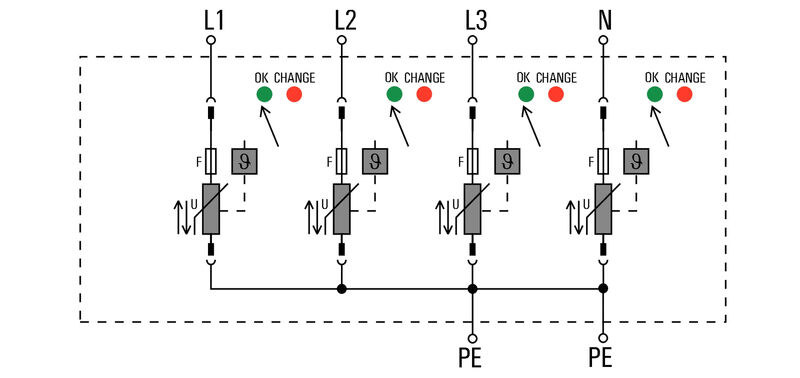

开关符号
Schematic circuit diagram

电涌保护器VPU AC II F 4 300/40

防浪涌放电管, 低电压, 第二级电涌保护，无漏电流, TN-S

商品编号 2827610000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 4 零部件 2 相关商品 6
审批 通用订货数据 尺寸和重量 温度 环保产品合规 通讯联接参数 通用参数 绝缘参数（EN 50178） IEC / EN 额定数据 联接参数 电气数据 通用数据 保修 重要注意事项 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

版本
防浪涌放电管, 低电压, 第二级电涌保护，无漏电流, TN-S
订货号
2827610000
类型
VPU AC II F 4 300/40
GTIN (EAN)
4064675366607
数量
1 PC

尺寸和重量

深
68 mm
深度 (英寸)
2,677 inch
深度（含 DIN 导轨）
76 mm
高度
90 mm
高度 (英寸)
3,543 inch
宽度
72 mm
宽度 (英寸)
2,835 inch
净重
479 g

温度

存储温度
-40 °C...85 °C
环境温度
-40 °C…85 °C
工作温度
-40 °C...85 °C
湿度
5 - 95% 相对湿度

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

通讯联接参数

联接类型
PUSH IN

通用参数

Segment
能源分配
Оптическая индикация работы
绿= 正常; 红 = 放电器有缺陷 - 替换
声信号
无
安装导轨已装备
TS 35
工作海拔
≤ 4000 m
类型
第二级电涌保护，无漏电流
类型
安装外壳；4 TE
Insta IP20
防护等级
IP20 (安装后)
阻燃等级符合 UL 94
V-0
颜色编码
橙色
黑色

绝缘参数（EN 50178）

污染等级
2
过压等级
III

IEC / EN 额定数据

EN 61643-11等级
T2
T3
SPD 类型
T2
T3
低电压网络
TN-S
保护级别 Up ，当电流为 IN (L/N-PE)
≤ 1500 V
保险装置
不需要
内部可用
信号触点
否
后续电流熄灭能力 Ifi
不考虑网络后续电流
响应时间/回退时间
≤ 25 ns
回路数
4
声信号
无
放电电流 In (8/20µs) 导线-PE
20 kA
放电电流 I最大 (8/20µs) 线-PE
40 kA
暂态过电压 - TOV
337 V
最低频率
50 Hz
最大持续工作电压，Uc (AC)
300 V
最高频率
60 Hz
标准
IEC 61643-11
EN 61643-11
电压类型
交流电
电源电压
230 V / 400 V
短路时电流值 ISCCR
100 kA
符合IEC 61643-11要求
II级
III级
组合脉冲 UOC
6 kV
能量配合 (≤10 m)
类型 II
类型 III
集成备用保险丝
是
额定电压下的漏电压
0,6 mA
额定电压（交流）
230 V

联接参数

Длина зачистки изоляции
18 mm
Метод проводного соединения
螺钉联接
Вид соединения
螺钉联接
额定连接下的裸线长度
18 mm
最小拧紧力矩
3 Nm
最大拧紧力矩
4,5 Nm
额定连接下的压接范围
16 mm²
压接范围，最小
1,5 mm²
压接范围，最大
35 mm²
导线最小压接面积 AWG
AWG 16
导线最大压接面积 AWG
AWG 2
单股导线的最小压接面积
1,5 mm²
单股导线最大截面
35 mm²
最小多股导线接线截面积
1,5 mm²
最大压接面积 软导线
25 mm²
软导线的最小压接面积，带管状端头 (DIN 46228-1)
2,5 mm²
软导线的最大压接面积，带管状端头 (DIN 46228-1)
25 mm²
接线截面积，多股线，最小
1,5 mm²
接线截面积，多股线，最大
35 mm²

电气数据

Rodzaj napięcia
交流电

通用数据

Количество полюсов
4
防护等级
IP20 (安装后)
颜色编码
橙色
黑色

保修

Tidsperiod
5年

重要注意事项

产品信息
If F1 > 63A gG, then the integrated backup fuse always operates before F1

分类

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
