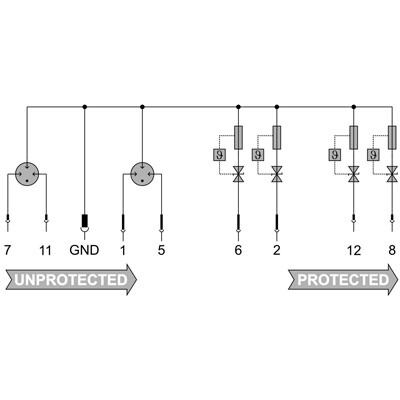

Circuit diagram
电子产品VSPC 4SL 12VDC
电流温度曲线
Discharge capacity
电子产品VSPC 4SL 12VDC
电子产品VSPC 4SL 12VDC
电子产品VSPC 4SL 12VDC

电子产品VSPC 4SL 12VDC

测量控制系统电涌保护器, 无遥信功能 / 状态显示, UP(L/N-PE) <200 V

商品编号 8924220000
下载技术数据页 工程支持 产品下载
配件 4 配合件 2 相关商品 19
审批 通用订货数据 尺寸和重量 温度 失效概率 环保产品合规 额定数据UL CSA 保护数据 通用参数 绝缘参数（EN 50178） IEC / EN 额定数据 详细认证情况 联接参数 电气数据 通用数据 等级 IECEx/ATEX/cUL 保修 重要注意事项 分类 标书规格表

审批

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
UL 证书号
E311081

通用订货数据

Версия
测量控制系统电涌保护器, 无遥信功能 / 状态显示, UP(L/N-PE) <200 V
Art.nr.
8924220000
类型
VSPC 4SL 12VDC
GTIN (EAN)
4032248695867
数量
1 PC

尺寸和重量

Depth
69 mm
深度 (英寸)
2,717 inch
Höjd
90 mm
高度 (英寸)
3,543 inch
Width
17,8 mm
宽度 (英寸)
0,701 inch
净重
40,48 g

温度

Storage temperature
-40 °C...80 °C
Operating temperature
-40 °C...70 °C
湿度
5...96 %

失效概率

SIL según IEC 61508
2
MTTF
2.665 a
SFF
79,3 %
λges
43
PFH 1*10-9 1/h
8.9

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

额定数据UL

Certificat Nº (UL)
E311081
UL tanúsítvány
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

CSA 保护数据

内置电容, 最大 CI
4 nF
内置电容, 最大值 LI
0 µH
气体组别 A、 B
IIC
气体组别 C
IIB
气体组别 D
IIA
输入电压, 最大 Ui
15 V

通用参数

光学功能显示
不
受保护的二进制信号
4
类型
无遥信功能 / 状态显示
类型
端子
其他
行业
测量控制系统
防护等级
IP20
阻燃等级符合 UL 94
V-0
颜色编码
橙色

绝缘参数（EN 50178）

污染等级
2
过压等级
III

IEC / EN 额定数据

Ableitstrom Imax (8/20µs) Ader-PE
10 kA
Corrente di scarica In (8/20 µs) terra-PE
2.5 kA
Discharge current Imax (8/20µs) wire-wire
10 kA
Discharge current In (8/20µs) wire-PE
2.5 kA
IEC 61643-21等级
C1
C2
C3
D1
Vybíjecí proud In (8/20 µs) vodič-vodič
2.5 kA
保险装置
0.5 A
信号传输特性 (-3 dB)
2,5 MHz
信号触点
否
回路数
2
放电电流 I最大 (8/20µs) GND-PE
10 kA
最大持续工作电压 Uc (DC)
15 V
标准
IEC 61643-21
浪涌电流强度 C1
<1 kA 8/20 μs
浪涌电流强度 C3
100 A 10/1000 μs
浪涌电流强度 D1
2.5 kA 10/350 μs
电压保护水平 UP (典型值)
<200 V
电压保护水平UP GND - PE
450 V
电压保护水平UP 线 - PE
20 V
电压类型
直流电
脉冲回复能力
≤ 20 ms
输出端电压保护水平 线-PE 1kV/µs
25 V
输出端电压保护水平 线-线 1 kV/µs
45 V
输出端电压保护水平 线-线 8/20 µs
45V
过载故障模式
模式 2
通道电阻
4.7 Ω
雷击测试电流，Iimp (10/350 µs) GND-PE
2.5 kA
雷击测试电流，Iimp (10/350 µs) 线-PE
2.5 kA
雷击测试电流，Iimp (10/350 µs) 线-线
2.5 kA
额定电压（直流）
12 V
额定电流 IN
300 mA
서지 전류 전달 용량 C2
5 kA 8/20 μs

详细认证情况

GOST认证
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

联接参数

Tipo di collegamento
VSPC BASE 内可插拔

电气数据

Voltage type
直流电

通用数据

Número de polos
2
防护等级
IP20
颜色编码
橙色

等级 IECEx/ATEX/cUL

cUL 认证
[cUL Certificate](pdf/VSPC.PDF)

保修

Periodo
5年

重要注意事项

产品信息
模式 2：SPD 的限压部分已被 SPD 内部一个很小的阻抗所短路。线路不可运行，但是设备仍受到短路保护。

分类

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

标书规格表

Long specification
过压保护插头用于VSPC BASE 4SL基本元件，和VSPC BASE 4SL基本元件一起用于四根带相同基准电位的导线。插头中的二级保护电路，包括信号线和基准电位/接地之间的低灵敏度保护、脱耦电阻和高灵敏度保护。插头到基本元件的机械标识符合电路类型和额定电压。带编码针和配套型材的基本元件保护插头。保护插头的光学标识符合保护电路类型以及电压高度。插头的标记可能性。
Annonstext kort
过压保护插头用于VSPC BASE 4SL基本元件，纵向电压低灵敏度和高灵敏度保护用于四根带相同基准电位的导线。规格： 12 V 直流.
