电子产品VSPC MOV 2CH 230V

测量控制系统电涌保护器, 无遥信功能 / 状态显示

商品编号 8924610000

特性

通用订货数据

版本	测量控制系统电涌保护器, 无遥信功能 / 状态显示
订货号	8924610000
类型	VSPC MOV 2CH 230V
GTIN (EAN)	4032248696253
数量	1 PC

尺寸和重量

深	69 mm
深度 (英寸)	2.717 inch
高度	90 mm
高度 (英寸)	3.543 inch
宽度	17.8 mm
宽度 (英寸)	0.701 inch
净重	44 g

温度

存储温度	-40 °C...80 °C
工作温度	-40 °C...70 °C
湿度	5...96 %

失效概率

SIL 符合 IEC 61508	3
MTTF	4,391 a
SFF	100 %
λges	26
PFH 1*10^-9 1/h	0

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

额定数据UL

UL 证书号	E311081
UL 证书	[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

CSA 保护数据

内置电容, 最大值 L_I	0 µH
气体组别 A、 B	IIC
气体组别 C	IIB
气体组别 D	IIA
输入电压, 最大 U_i	385 V

通用参数

光学功能显示	不
类型	无遥信功能 / 状态显示
类型	端子其他
行业	测量控制系统
防护等级	IP20
阻燃等级符合 UL 94	V-0
颜色编码	橙色

绝缘参数（EN 50178）

污染等级	2
过压等级	III

IEC / EN 额定数据

IEC 61643-21等级	C1 C2 C3 D1
信号触点	否
回路数	1
放电电流 I_n (8/20µs) GND-PE	0.5 kA
放电电流 I_n (8/20µs) 导线 - 导线	0.2 kA
放电电流 I_n (8/20µs) 导线-PE	2.5 kA
放电电流 I_最大 (8/20µs) GND-PE	1.5 kA
放电电流 I_最大 (8/20µs) 线-线	1.5 kA
最大持续工作电压 Uc (DC)	350 V
最大持续工作电压，Uc (AC)	275 V
标准	IEC 61643-21
浪涌电流强度 C1	<1 kA 8/20 μs
浪涌电流强度 C2	1.5 kA 8/20 μs
浪涌电流强度 C3	50 A 10/1000 μs
浪涌电流强度 D1	0.5 kA 10/350 μs
熔丝	10 A
电压保护水平U_P 线 - 线	850 V
电压类型	交流/ 直流
电容	720 pF
输出端电压保护水平线-线 1 kV/µs	600 V
输出端电压保护水平线-线 8/20 µs	700V
过载故障模式	模式 1
通道电阻	0.20 Ω
雷击测试电流，I_imp (10/350 µs) GND-PE	0,5 kA
雷击测试电流，I_imp (10/350 µs) 线-线	0,2 kA
额定电压（交流）	230 V
额定电压（直流）	230 V
额定电流 I_N	10 A

详细认证情况

GOST认证

[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

联接参数

联接类型	VSPC BASE 内可插拔

电气数据

电压类型

交流/ 直流

通用数据

回路数	1
防护等级	IP20
颜色编码	橙色

等级 IECEx/ATEX/cUL

cUL 认证

[cUL Certificate](pdf/VSPC.PDF)

保修

质保期

5年

重要注意事项

产品信息	必须使用外部线桥来连接 PE。模式 1：SPD 的限压部分已断开。限压功能不再存在，但是线路仍可运行。

下载

认证/证书/一致性声明	[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212463)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8924610000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924610000)
用户文档	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_102038)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000943
ETIM 7.0	EC000943
ETIM 8.0	EC000943
ETIM 9.0	EC000943
ECLASS 9.0	27-13-08-07
ECLASS 9.1	27-13-08-07
ECLASS 10.0	27-13-08-07
ECLASS 11.0	27-13-08-07
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

标书规格表

详细描述

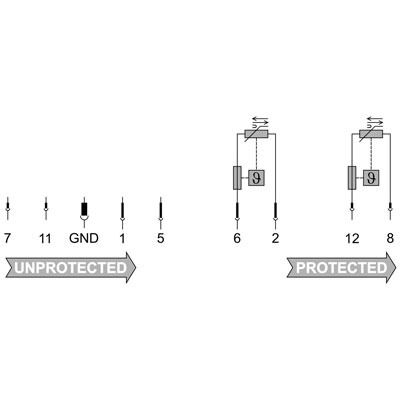

过压保护插头用于VSPC BASE 2/4CH基本元件，纵向电压保护用于两根双绞线。规格：230 V 交流.插头中的一级保护电路，由信号线之间的变阻器防护组成。插头到基本元件的机械标识符合电路类型和额定电压。带编码针和配套型材的基本元件保护插头。保护插头的光学标识符合保护电路类型以及电压高度。插头的标记可能性。

简短描述

过压保护插头用于VSPC BASE 2/4CH基本元件，纵向电压保护用于两根双绞线。规格：230 V 交流.
