特性
| 版本 | 测量控制系统电涌保护器, 测量控制系统的电涌保护, UP(L/N-PE) 150V |
| 订货号 | 1064120000 |
| 类型 | VSSC4 RC 24VAC/DC |
| GTIN (EAN) | 4032248829521 |
| 数量 | 5 PC |
| 深 | 58.5 mm |
| 深度 (英寸) | 2.303 inch |
| 高度 | 76 mm |
| 高度 (英寸) | 2.992 inch |
| 宽度 | 12.4 mm |
| 宽度 (英寸) | 0.488 inch |
| 净重 | 35.2 g |
| 存储温度 | -40 °C...80 °C |
| 工作温度 | -40 °C...70 °C |
| 湿度 | 5...96 % |
| SIL 符合 IEC 61508 | 3 |
| MTTF | 4,048 a |
| SFF | 97.16 % |
| λges | 28.2 |
| PFH 1*10-9 1/h | 80 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 证书号 | E311081 |
| UL 证书 | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| 内置电容, 最大 CI | 222 nF |
| 内置电容, 最大值 LI | 0 µH |
| 气体组别 A、 B | IIC |
| 气体组别 C | IIB |
| 气体组别 D | IIA |
| 输入电压, 最大 Ui | 42 V |
| 输入电流, 最大 II | 16 A |
| 光学功能显示 | 不 |
| 类型 | 测量控制系统的电涌保护 |
| 类型 | 端子 |
| 行业 | 测量控制系统 |
| 防护等级 | IP20 |
| 阻燃等级符合 UL 94 | V-0 |
| 隔离功能 | 无 |
| 颜色编码 | 黑色 |
| 污染等级 | 2 |
| 过压等级 | III |
| IEC 61643-21等级 | C1 |
| 回路数 | 1 |
| 放电电流 In (8/20µs) 导线-PE | 0.5 kA |
| 最大持续工作电压 Uc (DC) | 42 V |
| 最大持续工作电压，Uc (AC) | 30 V |
| 最大放电电流 (8/20 µs) | 1 kA |
| 标准 | IEC 61643-21 |
| 浪涌电流强度 C1 | 0.25 kA 8/20 µs 0.5 kV 1.2/50 µs |
| 电压保护水平 UP (典型值) | 150V |
| 电压类型 | 交流/ 直流 |
| 电容 | 220 nF |
| 过载故障模式 | 模式 1 |
| 通道电阻 | <0.1 Ω |
| 额定电压（交流） | 24 V |
| 额定电压（直流） | 34 V |
| 额定电流 IN | 20 A |
| GOST认证 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 剥线长度 | 10 mm |
| 联接类型 | 螺钉联接 |
| 最小拧紧力矩 | 0.5 Nm |
| 最大拧紧力矩 | 0.8 Nm |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 4 mm² |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 6 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 4 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 电压类型 | 交流/ 直流 |
| 回路数 | 1 |
| 防护等级 | IP20 |
| 颜色编码 | 黑色 |
| cUL 认证 | [cUL Certificate](pdf/VSSC.PDF) |
| 产品信息 | 模式 1：SPD 的限压部分已断开。限压功能不再存在，但是线路仍可运行。 |
| 认证/证书/一致性声明 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53602) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064120000) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

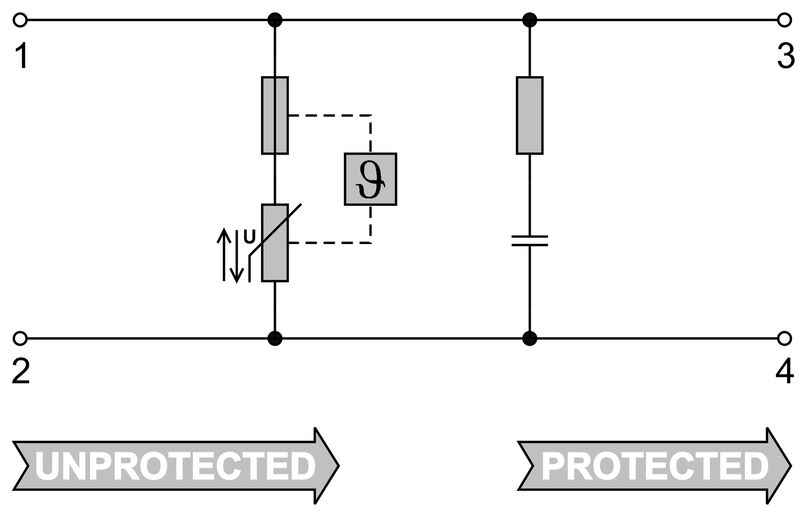

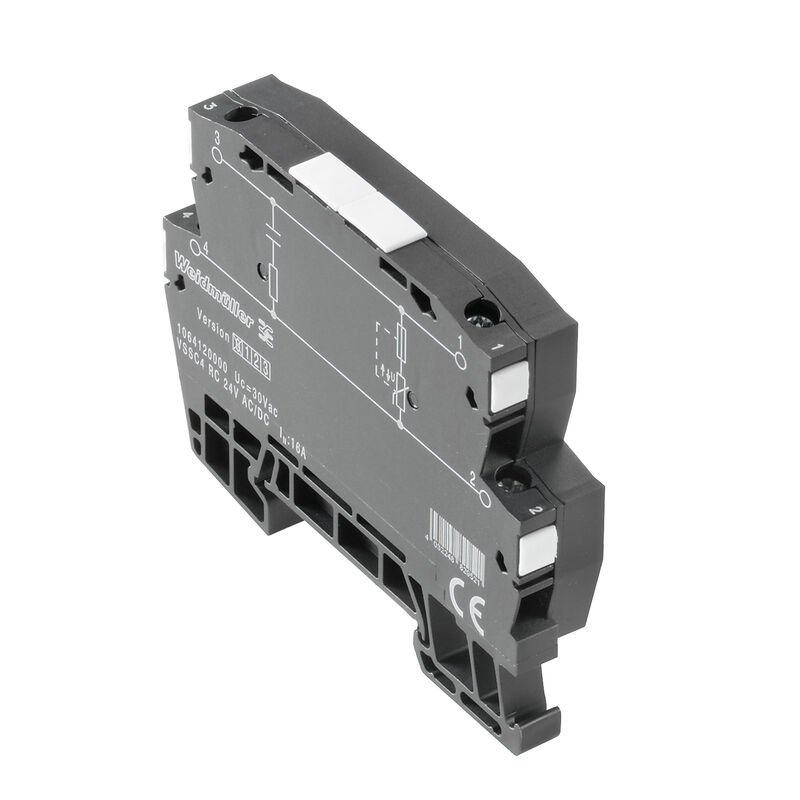

| 详细描述 | 直通型接线端子，宽度为 12.4mm，信号线连接之间带有火花隙和干扰抑制器，TS 35 安装脚。在此可以提供最大 20A 的信号保护。端子的光学识别基于保护倒换的类型和电压水平。端子可以被标记。 |
| 简短描述 | 直通型接线端子，信号线连接之间带有火花隙和干扰抑制器，TS 35 安装脚。型号：24 V UC |
| 认证 |      |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UL 证书号 | E311081 |
