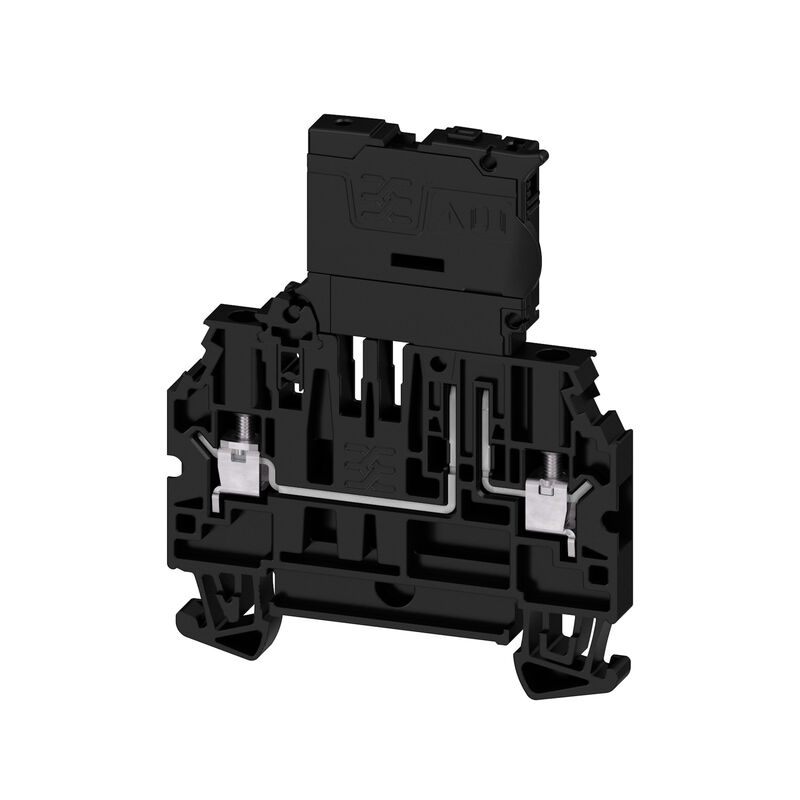

Svorka pojistky, Šroubové připojení, černá, 4 mm², 6.3 A, 36 V, Počet připojení: 2, Počet úrovní: 1, TS 35

ID výrobku 2892940000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 106 Příbuzné výrobky 92
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Důležitá poznámka Klasifikace

Osvědčení

Agréments
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Version
Svorka pojistky, Šroubové připojení, černá, 4 mm², 6.3 A, 36 V, Počet připojení: 2, Počet úrovní: 1, TS 35
Référence
2892940000
Type
W2C 4 FS 10-36V BK STB
GTIN (EAN)
4064675884521
Množství
50 ks

Rozměry a hmotnosti

Profondeur
75 mm
Hloubka (v palcích)
2,953 inch
Hauteur
60 mm
Výška (v palcích)
2,362 inch
Largeur
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
18,324 g

Teploty

Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stato conformità RoHS
V souladu s výjimkou
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
71bca7a4-d3a0-4004-a59e-223f1cfa650d

Údaje materiálu

Základní materiál
Wemid
Barevný
černá
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Certificate No. (ATEX)
TUEV20ATEX8502U
Č. osvědčení (IECEX)
IECEXTUR20.0014U
Proud (ATEX)
6.3 A
Průřez vodiče max. (ATEX)
4 mm²
Proud (IECEX)
6.3 A
Průřez vodiče max. (IECEX)
4 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Návod k instalaci
TS 35
Otevřené strany
pravá
Příchytka
Ano
Typ montáže
TS 35
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Anslutningstyp, ytterligare anslutning
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

6 mm²
Dvojdutinka, max.
1,5 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
8 mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
2
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 24
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,25 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,25 mm²
Průřez připojení vodiče, pevné jádro, max.
6 mm²
Průřez připojení vodiče, pevné jádro, min.
0,25 mm²
Průřez připojení vodičů, jemně splétané, min.
0,25 mm²
Průřez připojení vodičů, jemně stáčené, max.
6 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,25 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,25 mm²
Směr připojení
na straně
Svěrný šroub
M 3
Typ připojení
Šroubové připojení
Typ připojení 2
Šroubové připojení
Upínací rozsah, min.
0,25 mm²
Utahovací moment, max.
0,6 Nm
Utahovací moment, min.
0,5 Nm
Velikost nože
0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
24 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
300 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
10 A
Velikost proudu C (CSA)
10 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
227442-80219640

Všeobecně

Installation advice
TS 35
Montageskena obestyckad
TS 35
Sezione di collegamento cavo AWG, max.
AWG 10
Нормы
IEC 60947-7-3
Поперечное сечение подключаемого провода AWG, мин.
AWG 24

Data hodnocení

Jmenovitý průřez
4 mm²
Jmenovité napětí
36 V
Jmenovité DC napětí
36 V
Jmenovitý proud
6,3 A
Proud při maximu vodičů
6,3 A
Standardy
IEC 60947-7-3
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
24 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
24 AWG
Č. osvědčení (cURus)
E60693

Důležitá poznámka

Informations sur le produit
Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce

Klasifikace

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
